Anheben mit Hubstapler

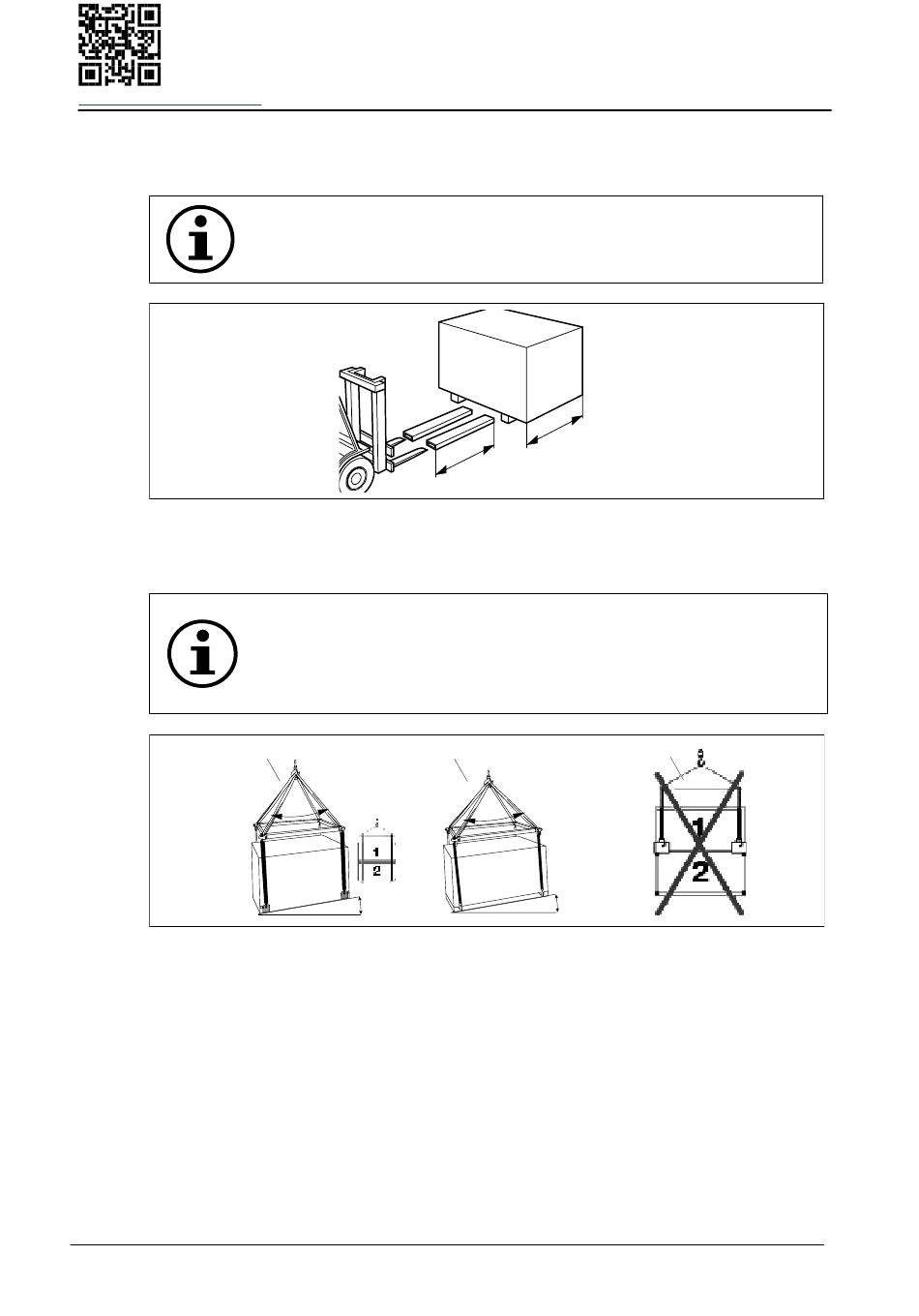

Abbildung: Anheben mit Hubstapler
4.2 Hubkonsolen, vormontierte Hebeösen, Spreader
Abbildung: Beispielabbildung Anheben mit Spreader und Neigung
1. Anheben mit EMMT-08 mit Spreader
2. Anheben im Trägerrahmen mit Spreader
Seite 16 (44)
Montageanleitung
Envistar Top
Die Hubgabeln (1) müssen so lang sein wie die Geräteverpackung (2) oder
länger.
• Der Winkel am Hubhaken darf maximal 80º betragen
• Die maximale Neigung der Geräteteile beim Heben darf 15º nicht über-
schreiten. Ist die Neigung größer als 15º, sind die Ketten/Gurte so zu
kürzen oder zu verlängern, dass der Winkel weniger als 15º beträgt.
• Der Spreader muss 100-400 mm breiter sein als das Gerät.
1
max 80°
max 15°
2
1
2
max 80°
max 15°
3. Falsch montierte Hubkonsolen am Mittelprofil
00053
3
00145
