5 VORBEREITEN DER MONTAGE

Bei der Konstruktion und Installation von Zuluftgitter und Kanalsystem ist auf Folgendes zu
achten:
• Es wird verhindert, dass Wasser eindringen kann.
• Eine Luftumwälzung sowie ein Kurzschluss zwischen Fortluft und Außenluft werden verhin-
dert.
• Drainagewasser kann nicht ins Gerät zurücklaufen.
Das Kanalsystem muss so konstruiert und die Regelung so konfiguriert sein, dass ein Druck-
anstieg durch Filter/Luftkanäle verhindert wird, beispielsweise durch einen Sanftanlauf von
Ventilatoren und Öffnung der Jalousieklappen beim Betrieb von Ventilatoren. Siehe
LANSCHLUSS, KANALZUBEHÖR", Seite
Sofern angegeben, sind Geruchverschlüsse zu montieren. Siehe
VERSCHLUSS VERBINDEN", Seite 38.
5.1 Geteilte Ausführung (Easy Access)
Der Gegenstromwärmetauscher (TXM) kann in teilbarem Zustand geliefert werden und muss
vor dem Aufstellen auf dem Grundrahmen montiert werden. Siehe
MEIN", Seite 19
29.
5.2 Einrichten von Wartungsflächen, Abstand für Elektro-
sicherheit
1

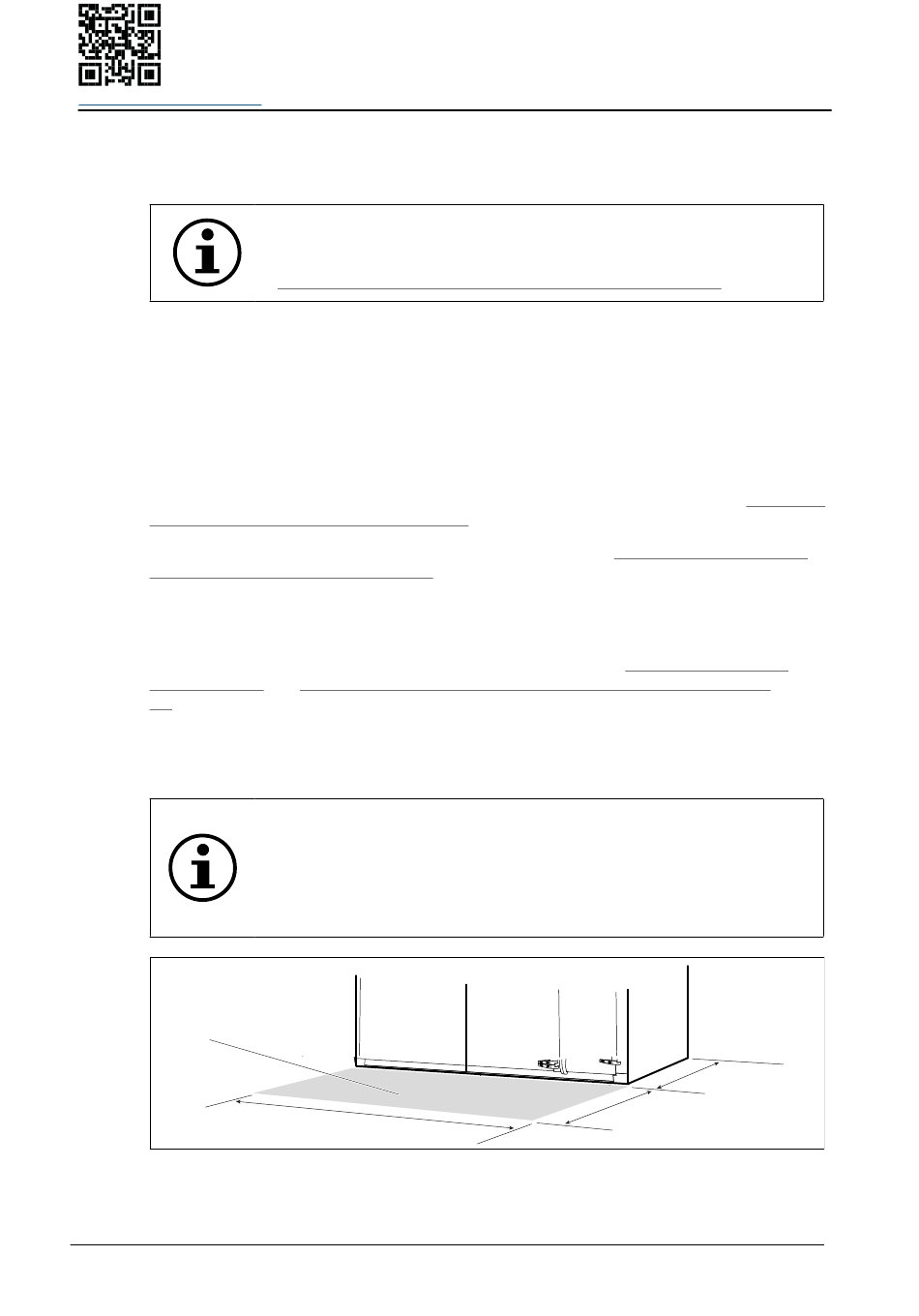

Abbildung: Wartungsfläche auf der Inspektionsseite
1. Wartungsfläche
2. Breite der Wartungsfläche (Breite des Geräts)
Seite 18 (44)
Montageanleitung
Envistar Top
Beim Aufstellen muss das Gerät an der vorderen Längskante waagrecht
sowie etwas nach vorne (zur Inspektionsseite hin) geneigt sein, um eine
ordnungsgemäße Drainage von Kondenswasser zu gewährleisten. Siehe
"6.1 Stellfuß (Zubehör) montieren, Höhen einstellen", Seite 19.
und "14. Sicherstellen, dass alles ordnungsgemäß montiert ist.", Seite
• Die Wartungsfläche vor dem Gerät sollte etwa dem 1,5-Fachen der Tiefe
des Geräts entsprechen, um Wartung, Austausch von Teilen und Reini-
gung zu ermöglichen.
• Befolgen Sie die Empfehlungen des Schwedischen Zentralamts für elek-
trische Betriebssicherheit bezüglich der freien Wartungsfläche, die vor
elektrischen Schaltanlagen vorzusehen ist.
2
40.
"11 DRAINAGE, GERUCH-
3. Tiefe der Wartungsfläche (1,5 x Gerätetiefe)
4. Gerätetiefe
"12 KANA-
"6 MONTAGE, ALLGE-
4
3
