1. Den Ventilator aus den Schienen des Geräts herausheben und ganz in das Geräte-
teil einschieben. Sicherstellen, dass der Ventilator korrekt ausgerichtet ist, sodass die
Schläuche und Kabel des Drucksensormoduls verbunden werden können.
2. Die Abdeckplatte anschrauben.
3. Das Erdungsgeflecht an der Schiene des Geräteteils festschrauben. Zum nachträglichen
Einbau des Ventilators die mitgelieferten selbstbohrenden Schrauben verwenden.
4. Bolzen oder selbstbohrende Schrauben durch die Bohrungen in den Schienen befestigen.
5. Den Temperatursensor in der Öffnung am Rahmen des Ventilators festdrücken.
6. Die Snap-Stecker verbinden. Siehe
7. Kürzen Sie die Drucksensorschläuche auf die richtige Länge und montieren Sie die
Schläuche zwischen Ventilator und Drucksensormodul. Siehe Infokasten oben.
8. Die Kabel bündeln und mit Kabelbinder an der Innenwand des Geräts befestigen. Darauf
achten, dass beim Schließen der Inspektionsöffnung nichts eingeklemmt wird.
9. Die Schläuche bündeln und mit Kabelbindern an den Kabeln befestigen. Darauf achten,
dass sie nicht zusammengedrückt oder abgeknickt werden.
10. Das Drucksensormodul mit der Vorderseite nach außen anschrauben.
6.5

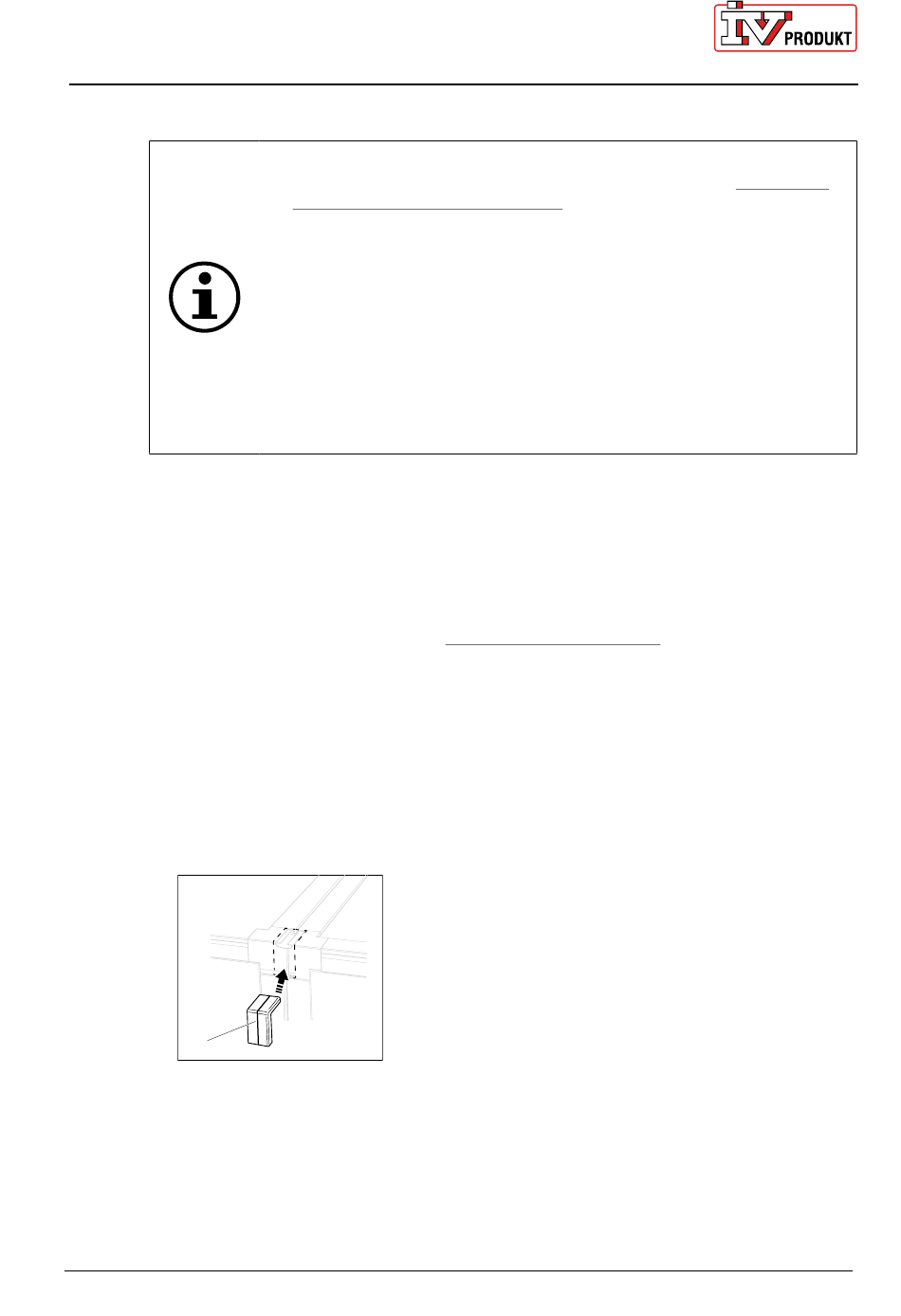

Abdeckwinkel am Eckelement

1. Nach dem Zusammenfügen der Geräteteile den Abdeckwinkel (1) über das Eckelement
setzen.
1
2. Auf festen Sitz achten.
Ver 3_de_2022-12-29
Montageanleitung
Envistar Top
• Vor dem Einsetzen des Ventilators sicherstellen, dass das Drucksensor-
modul nicht im Weg ist. Bei Bedarf gemäß der Anleitung in
lator ausbauen", Seite 22 ausbauen.
• Darauf achten, dass der jeweilige Ventilator an der richtigen Position
eingebaut wird (Zuluft/Abluft sowie Reihenfolge bei der Anordnung).
Siehe Ventilatoretikett (Abb. oben).
• Beim Anschluss der Drucksensorschläuche darauf achten, dass der
jeweilige Schlauch korrekt an das Drucksensormodul angeschlossen
ist. Der rote (rosa) Schlauch muss mit dem roten Anschluss, der weiße
(durchsichtige) Schlauch mit dem weißen Anschluss verbunden sein.
• Achten Sie darauf, dass die Schläuche frei hängen (nicht eingeklemmt
sind).
• Achten Sie darauf, dass Schläuche nicht in den Ventilator eingesaugt
werden können.
00056
"6.3 Snap-Stecker", Seite
"6.4.1 Venti-
21.
