1.1.2. Tauschen des Tuches

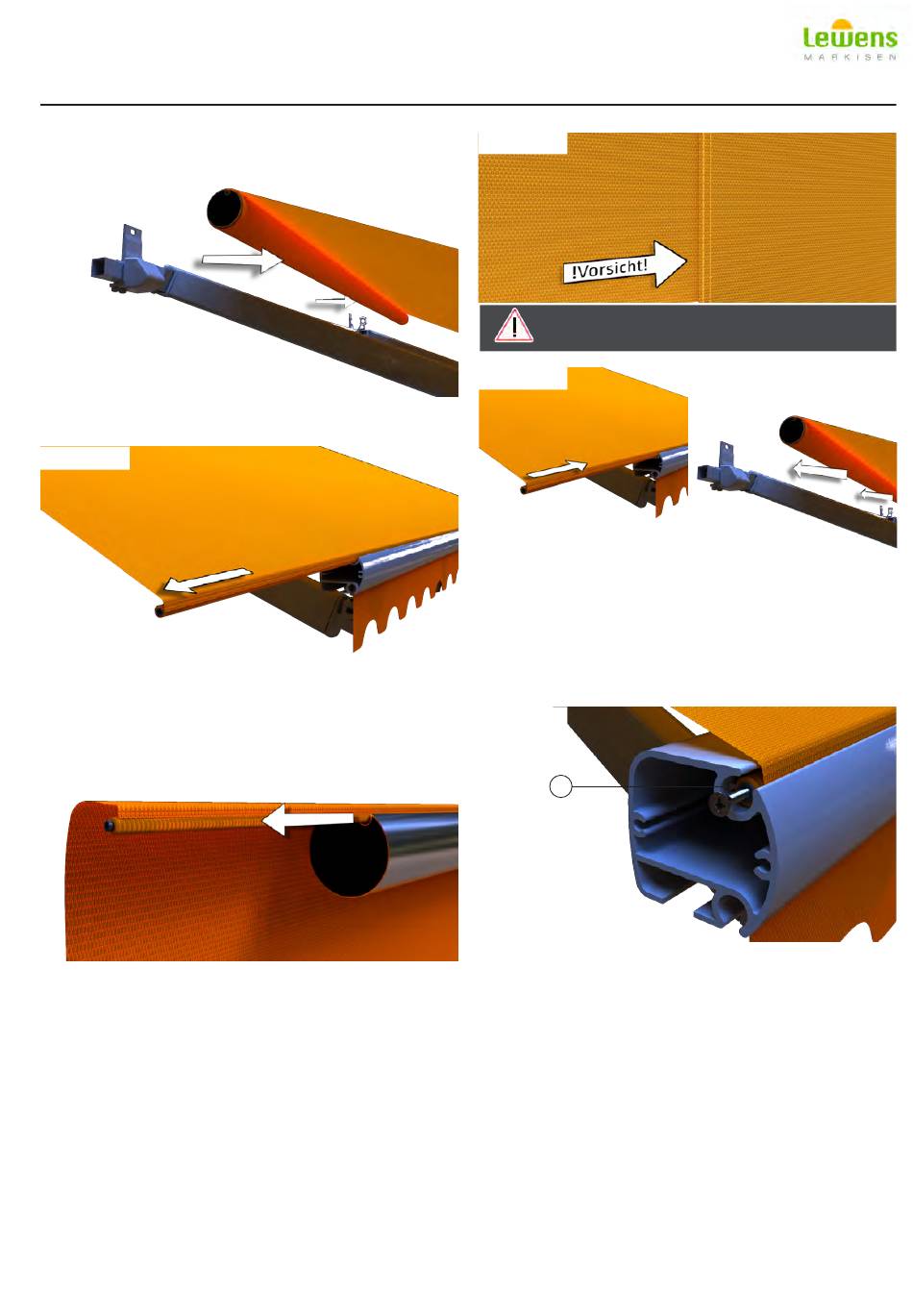

Abb. 7.
Entnehmen Sie die Tuchwelle.
Abb. 8.
Ziehen Sie das Tuch seitlich aus dem Ausfallprofil heraus.
Abb. 9.
Lösen Sie die Kederdübel auf beiden Seiten der Tuchwel-
le und ziehen Sie das Tuch seitlich heraus.
Ziehen das neue Tuch in die Tuchwelle ein und richten
Sie das Tuch zur Tuchwelle aus (Links / Rechts).
Schrauben die Kederdübel wieder fest.
Abb. 10.
Achten Sie beim Einziehen des neuen Tuches
darauf die Nähte nicht zu beschädigen!
Abb. 11.
Ziehen Sie das neue Tuch in das Ausfallprofil ein und
legen Sie die Tuchwelle mit dem neuen Tuch in das
Gehäuse. Beachten Sie hier den richtigen Sitz des Tuch-
wellenlagers auf der Lagerseite.
Abb. 12.
1
Ziehen Sie den Kederdübel (1) wieder fest.
