Kapitel 1. Serverkomponenten

Dieser Abschnitt enthält Informationen zu allen Komponenten Ihres Servers.

Vorderansicht

In der folgenden Abbildung sind die Steuerelemente, Anzeigen und Anschlüsse an der Vorderseite der
Lösung dargestellt.
Anmerkungen:
• Der SD665 V3 Einbaurahmen enthält zwei Knoten, ein linker und ein rechter Knoten (von der Vorderseite
des Gehäuses gesehen). Beide sind Rechenknoten.
• Im DW612S 6U-Gehäuse können bis zu sechs SD665 V3 Einbaurahmen installiert werden.
In den folgenden Abbildungen sind die Steuerelemente, LEDs und Anschlüsse auf der Vorderseite jedes
Einbaurahmens dargestellt.
Anmerkung: Die Abbildungen in diesem Dokument können von Ihrer Hardware geringfügig abweichen.

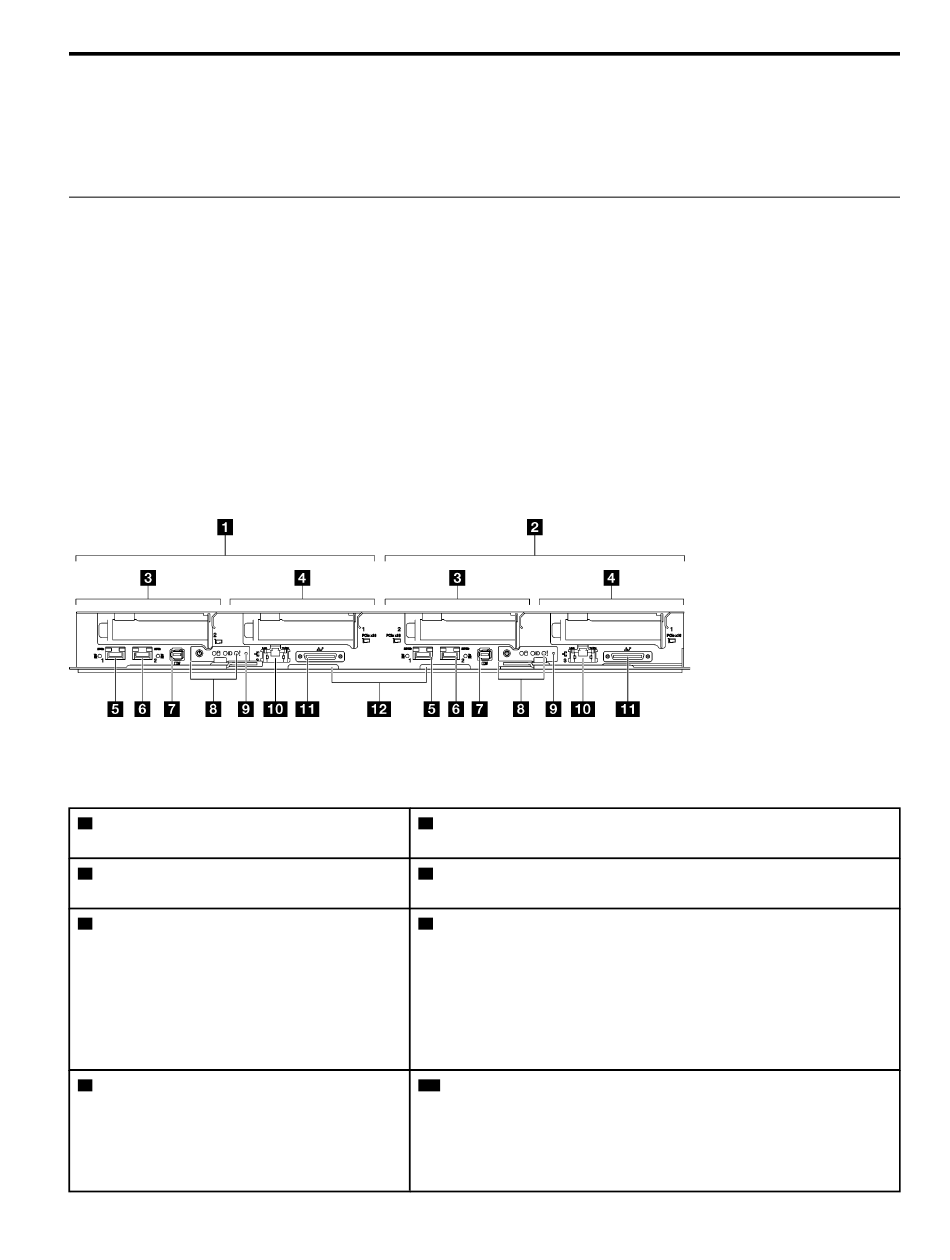

Abbildung 1. SD665 V3 Einbaurahmen
Tabelle 1. Anzeigen, Bedienelemente und Anschlüsse für SD665 V3 Einbaurahmen
Rechenknoten/Linker Knoten (ungerade
1
Positionsnummern)
Rechenknoten/Rechter Knoten (gerade
2
Positionsnummern)
Adapterrahmen 2 oder Laufwerkposition 2/
3
3. Informationen zum Austausch von
Komponenten finden Sie unter „Prozeduren
beim Hardwareaustausch" im
Benutzerhandbuch oder
Hardwareaustauschhandbuch.
Adapterrahmen 1 oder Laufwerkposition 0/
4
1. Informationen zum Austausch von
Komponenten finden Sie unter „Prozeduren
beim Hardwareaustausch" im
Benutzerhandbuch oder
Hardwareaustauschhandbuch.
© Copyright Lenovo 2022
Anschluss für externes Diagnosegerät. Weitere Informationen
7
finden Sie unter „Externes Diagnosegerät" auf Seite
Anzeigen an vorderer Bedienerkonsole. Siehe
8
Vorderseite" auf Seite 5.
NMI-Schalter.
9
Drücken Sie diesen Schalter, um für den Prozessor einen nicht
maskierbaren Interrupt zu erzwingen. Möglicherweise müssen Sie
einen Stift oder eine auseinandergebogene Büroklammer
verwenden, um den Knopf zu drücken. Sie können ihn auch nutzen,
um einen Hauptspeicherauszug bei einem Systemabsturz zu
erzwingen. Verwenden Sie diesen Schalter nur, wenn Sie vom
Lenovo Unterstützung entsprechend angewiesen wurden.
1-Gb-Ethernet-Anschluss (RJ45) mit Share-NIC-Funktion für
10
Lenovo XClarity Controller. Weitere Informationen finden Sie unter
„Anzeigen an der Vorderseite" auf Seite
Die Lenovo XClarity Controller-Verbindungen von RJ45-Ethernet-
Anschluss und 25 Gb SFP28-Anschluss 1 schließen sich gegenseitig
aus.
7.
„Anzeigen an der
5.
