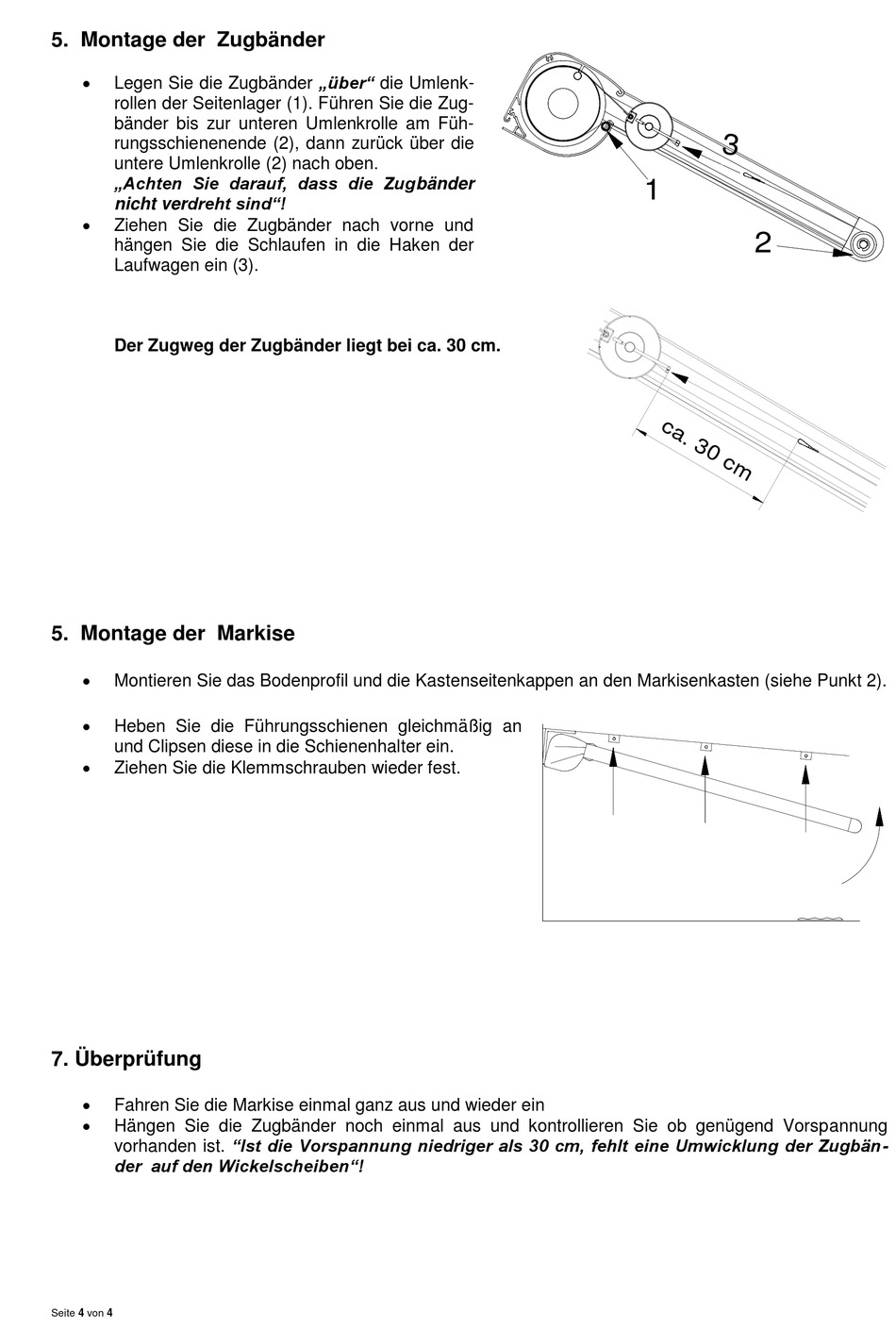

Varisol T100 Reparaturanleitung Seite 4

5. Montage der Zugbänder

Legen Sie die Zugbänder „über" die Umlenk-
rollen der Seitenlager (1). Führen Sie die Zug-
bänder bis zur unteren Umlenkrolle am Füh-
rungsschienenende (2), dann zurück über die
untere Umlenkrolle (2) nach oben.
„Achten Sie darauf, dass die Zugbänder
nicht verdreht sind"!

Ziehen Sie die Zugbänder nach vorne und
hängen Sie die Schlaufen in die Haken der
Laufwagen ein (3).
Der Zugweg der Zugbänder liegt bei ca. 30 cm.
5. Montage der Markise

Montieren Sie das Bodenprofil und die Kastenseitenkappen an den Markisenkasten (siehe Punkt 2).

Heben Sie die Führungsschienen gleichmäßig an
und Clipsen diese in die Schienenhalter ein.

Ziehen Sie die Klemmschrauben wieder fest.
7. Überprüfung

Fahren Sie die Markise einmal ganz aus und wieder ein

Hängen Sie die Zugbänder noch einmal aus und kontrollieren Sie ob genügend Vorspannung
vorhanden ist. "Ist die Vorspannung niedriger als 30 cm, fehlt eine Umwicklung der Zugbän-
der auf den Wickelscheiben"!
Seite 4 von 4
