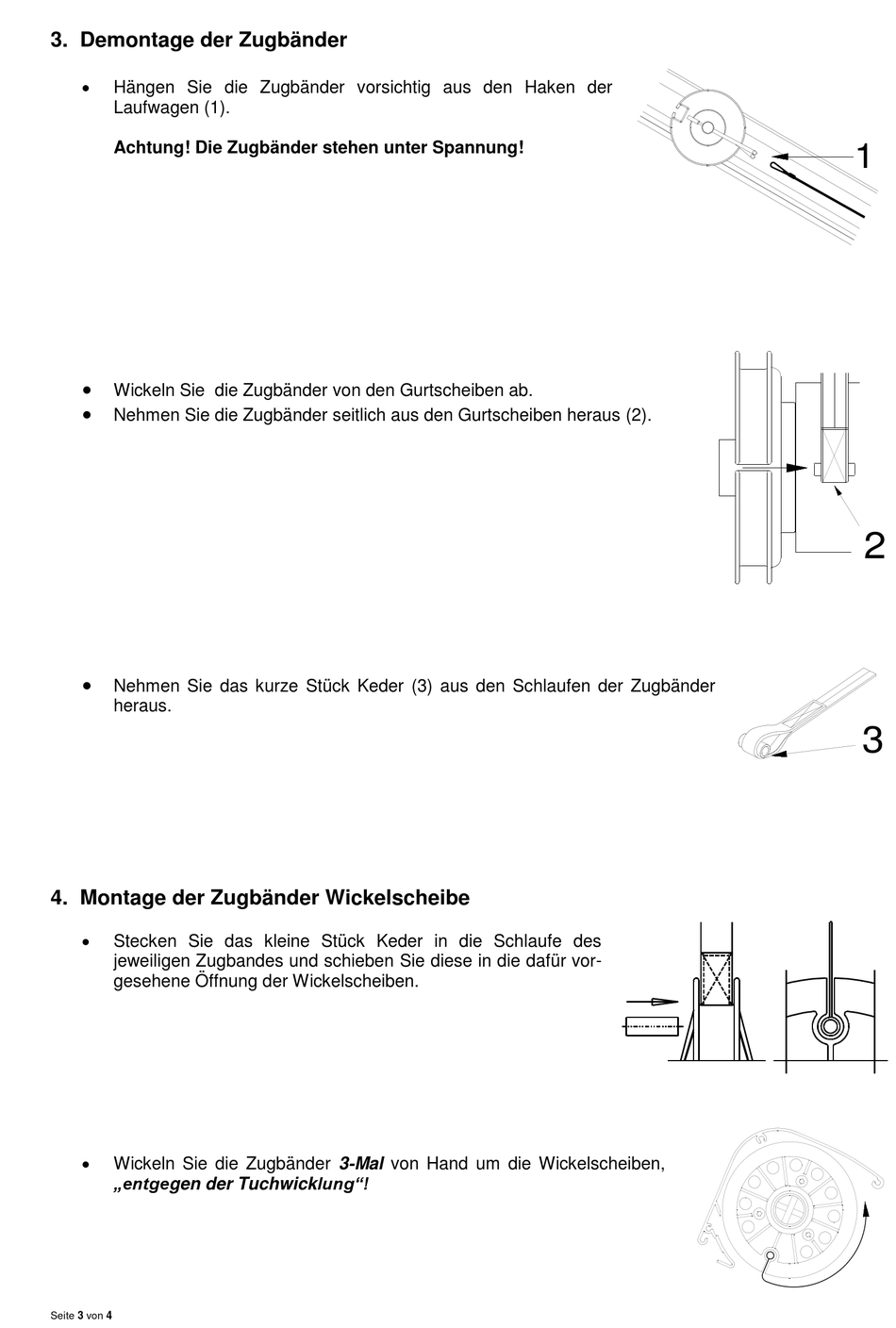

Varisol T100 Reparaturanleitung Seite 3

3. Demontage der Zugbänder

Hängen Sie die Zugbänder vorsichtig aus den Haken der
Laufwagen (1).
Achtung! Die Zugbänder stehen unter Spannung!

Wickeln Sie die Zugbänder von den Gurtscheiben ab.

Nehmen Sie die Zugbänder seitlich aus den Gurtscheiben heraus (2).

Nehmen Sie das kurze Stück Keder (3) aus den Schlaufen der Zugbänder
heraus.
4. Montage der Zugbänder Wickelscheibe

Stecken Sie das kleine Stück Keder in die Schlaufe des
jeweiligen Zugbandes und schieben Sie diese in die dafür vor-
gesehene Öffnung der Wickelscheiben.

Wickeln Sie die Zugbänder 3-Mal von Hand um die Wickelscheiben,
„entgegen der Tuchwicklung"!
Seite 3 von 4
1
2
3
