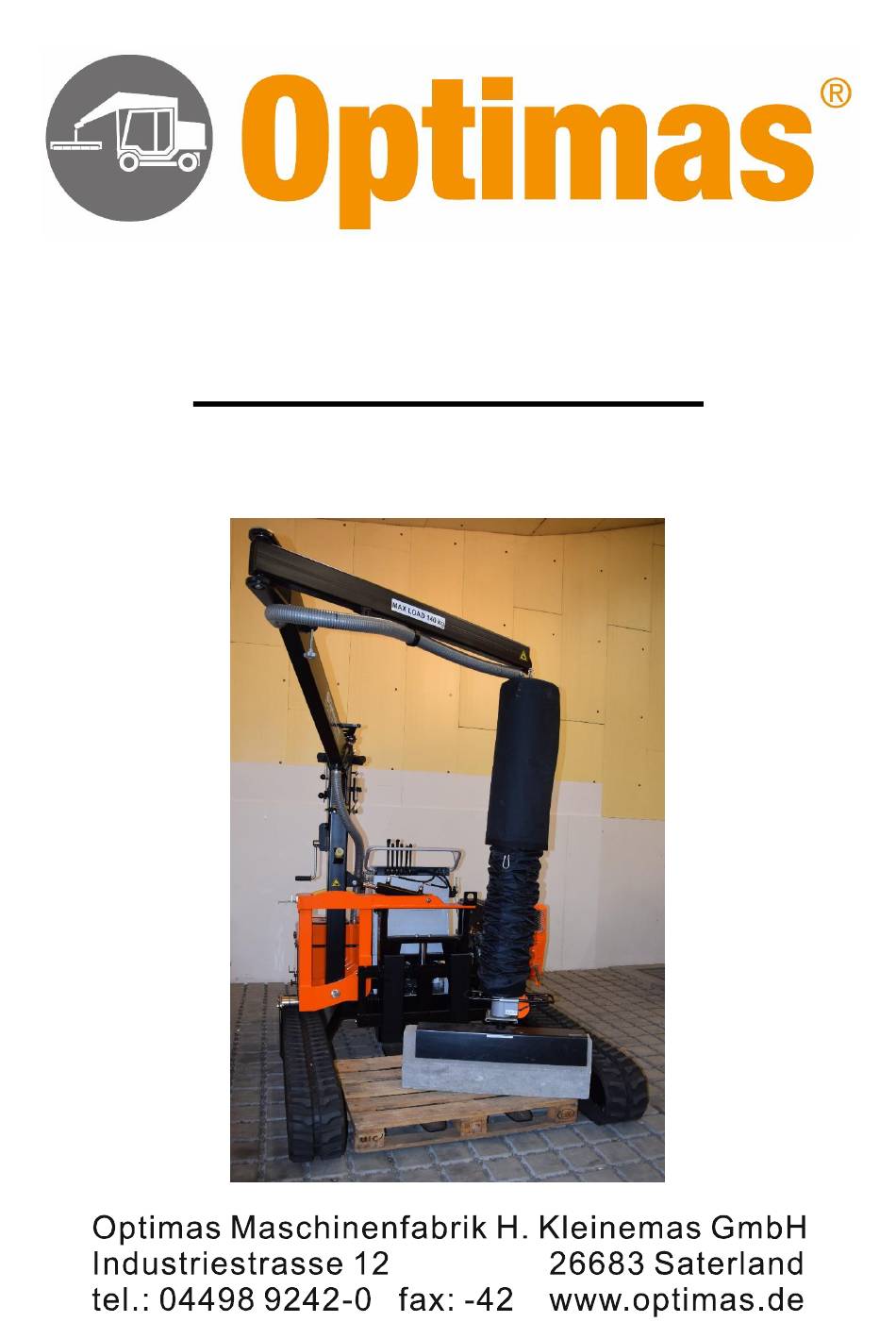

- Seite 1 Bedienungsanleitung Optimas Vacu - Pallet Mobil...
-
Seite 2: Inhaltsverzeichnis
1 Inhaltsverzeichnis Inhalt 1 Inhaltsverzeichnis ....................2 2 Technische Daten ....................3 3 Sicherheitshinweise zum Vacu-Pallet-Mobil ............5 4 Auf- und Abbau des Auslegerarmes ................ 6 4.1 Transportstellung des Vacu-Pallet-Mobil ............6 4.2 Transport ......................7 5 Handhabung des Vacu-Pallet-Mobil ................ 8 5.1 Bewegen des Gerätes .................. -
Seite 3: Technische Daten
Bedienungsanleitung Optimas Vacu–Pallet Mobil 2 Technische Daten Das Vacu-Pallet-Mobil ist ein Hebegerät, das auf einem Fahrwerk inklusive Palettengabel montiert ist. Chassie: Hinowa TP 2000 Motor: HATZ Diesel 1D81C 9,5 KW / 12,7 PS / 3000 U/min Abmessungen: Länge: 413 cm (im Transportzustand 223 cm) - Seite 4 Bedienungsanleitung Optimas Vacu–Pallet Mobil...
-
Seite 5: Sicherheitshinweise Zum Vacu-Pallet-Mobil
Während der Benutzung des Vacu-Pallet-Mobil dürfen sich keine Personen unter und über der angehobenen Last befinden. Die zulässige Traglast darf nicht überschritten werden. Erforderliche Sicherheitseinrichtung Personen, die mit dem Vacu-Pallet-Mobil arbeiten und sich in dessen Arbeitsbereich aufhalten, müssen Sicherheitsschuhe, Schutzhandschuhe und Gehörschutz tragen. -
Seite 6: Auf- Und Abbau Des Auslegerarmes
Bevor der Auslegerarm in den Transportzustand (Abb.1) gebracht wird, muss er verriegelt (Abb.2) und mit der Transportsicherung (Abb.1a) fixiert werden. Außerdem muss der Hubschlauch am Haken (Abb.3) des Vacu-Pallet-Mobil befestigt und mit dem Gummigurt (Abb.4) am Auslegerarm fixiert werden. Zum Senken des Auslegerarmes ziehen Sie am Seil des Sicherheitsriegels (Abb.5A) und drehen die... -
Seite 7: Transport
4.2 Transport Das Vacu-Pallet-Mobil muss in die Transportstellung gebracht werden (siehe 4.1). Achten Sie beim Transport des Vacu-Pallet-Mobil darauf, dass dieses gut verzurrt ist. Benutzen Sie für die Sicherung des Gerätes Transportketten bzw. Spanngurte, die Sie an den entsprechenden Verzurrösen befestigen (Abb.6-8). -
Seite 8: Handhabung Des Vacu-Pallet-Mobil
5 Handhabung des Vacu-Pallet-Mobil 5.1 Bewegen des Gerätes Bevor das Vacu-Pallet-Mobil bewegt wird, muss der Auslegerarm verriegelt werden (Abb.9). Außerdem muss der Hubschlauch mit dem Griff am Haken (Abb.10) des Mastes befestigt werden. Achten Sie auf die Höhe des Mastes und die Länge des Auslegerarmes, um zu gewährleisten, dass der verfügbare Raum zum Bewegen des... -
Seite 9: Arbeitsvorbereitung
Bedienungsanleitung Optimas Vacu–Pallet Mobil 5.2 Arbeitsvorbereitung Fahren Sie die Maschine auf ebenen Grund, bevor Sie das Gerät in Betrieb nehmen, um unnötiges Rutschen und Kippen zu vermeiden. Bevor das Vakuum in Betrieb genommen wird, muss der Mast mit dem Auslegerarm in eine Vertikal-Position gebracht werden, um einen unnötigen Kontrollverlust zu... -
Seite 10: Automatische Mastausrichtung
Bedienungsanleitung Optimas Vacu–Pallet Mobil 5.2.1 Automatische Mastausrichtung Optional ist es auch möglich, den Mast per Knopf automatisch auszurichten (Sonderausstattung). -
Seite 11: Hebearbeiten
Handhabung des Hubschlauches finden Sie in der Anleitung zur Vakuum- Schlauchheber-Einheit. Bei Hebearbeiten mit dem Vacu-Pallet-Mobil muss sorgfältig darauf geachtet werden, dass die Ansaugplatten richtig auf dem zu hebenden Gegenstand aufliegen (Abb.15+16), bevor mit dem Heben begonnen wird. Achten Sie darauf, dass sich im Arbeitsbereich des Auslegerarmes keine Hindernisse befinden und weder Menschen noch Material gefährdet werden. -
Seite 12: Bedienung Der Vakuumpumpe
Bedienungsanleitung Optimas Vacu–Pallet Mobil 5.4 Bedienung der Vakuumpumpe Bewegen Sie den Schalthebel (Abb.17) von „Fahrwerk“ auf „Optional“. Der Hubschlauch sollte an seinem Haken eingehängt (siehe 5.1) oder mit einer Hand so gehalten werden, dass die Ansaugplatte frei in der Luft hängt, damit der Hubschlauch keinen Schmutz ansaugt. -
Seite 13: Ansaugplattenwechsel
Bedienungsanleitung Optimas Vacu–Pallet Mobil 6 Ansaugplattenwechsel Vor dem Ansaugplattenwechsel muss das Gerät ausgeschaltet werden. Um die Ansaugplatte zu wechseln gehen Sie bitte wie folgt vor: Ziehen Sie den Entriegelungsknopf (Abb.18) hoch und halten Sie in dieser Position fest. Drehen Sie den Hubschlauch um 90° im Uhrzeigersinn (Abb.19). -
Seite 14: Drehen Der Ansaugplatte
Bedienungsanleitung Optimas Vacu–Pallet Mobil 6.1 Drehen der Ansaugplatte Um die Ansaugplatte um 90° zu drehen, gehen Sie wie folgt vor: Lösen Sie die 4 Schrauben an der Unterseite der Ansaugplatte (Abb.22) Drehen Sie nun die Platte um 90°. Befestigen Sie wieder die 4 Schrauben. -
Seite 15: Service Und Wartung
Bedienungsanleitung Optimas Vacu–Pallet Mobil 7 Service und Wartung Für Wartungsarbeiten muss das Gerät ausgeschaltet werden. Lesen Sie bitte auch den Abschnitt Wartung in der Bedienungsanleitung der Vakuum-Schlauchheber-Einheit, des Honda Gx270 und des Yanmar L70N. 7.1 Reinigung des Luftfilters Der Luftfilter befindet sich im Deckel der Vakuumeinheit. Um den Luftfilter austauschen zu können, muss der Luftschlauch am Deckel entfernt und die... -
Seite 16: Tägliche Wartung
Bedienungsanleitung Optimas Vacu–Pallet Mobil 7.2 Tägliche Wartung Wenn das Gerät in Umgebungen mit außergewöhnlich großen Mengen an Schmutz oder Sand eingesetzt wird, sollte der Filter täglich gereinigt werden. Prüfen Sie, ob die Saugnäpfe in einem einwandfreien Zustand sind und die Dichtungsstreifen keine Schäden aufweisen. -
Seite 17: Fehlerquellensuche
Bedienungsanleitung Optimas Vacu–Pallet Mobil 8 Fehlerquellensuche Beachten Sie bei Störungen am Hubschlauch oder der Hebefunktion die entsprechenden Abschnitte in der Anleitung zur Vakuum-Schlauchheber-Einheit. Beachten Sie bei Störungen des Motors die entsprechenden Abschnitte in der Anleitung Vakuum-Schlauchheber-Einheit, Hinowa TP 2000 bzw. Honda iGX440.
