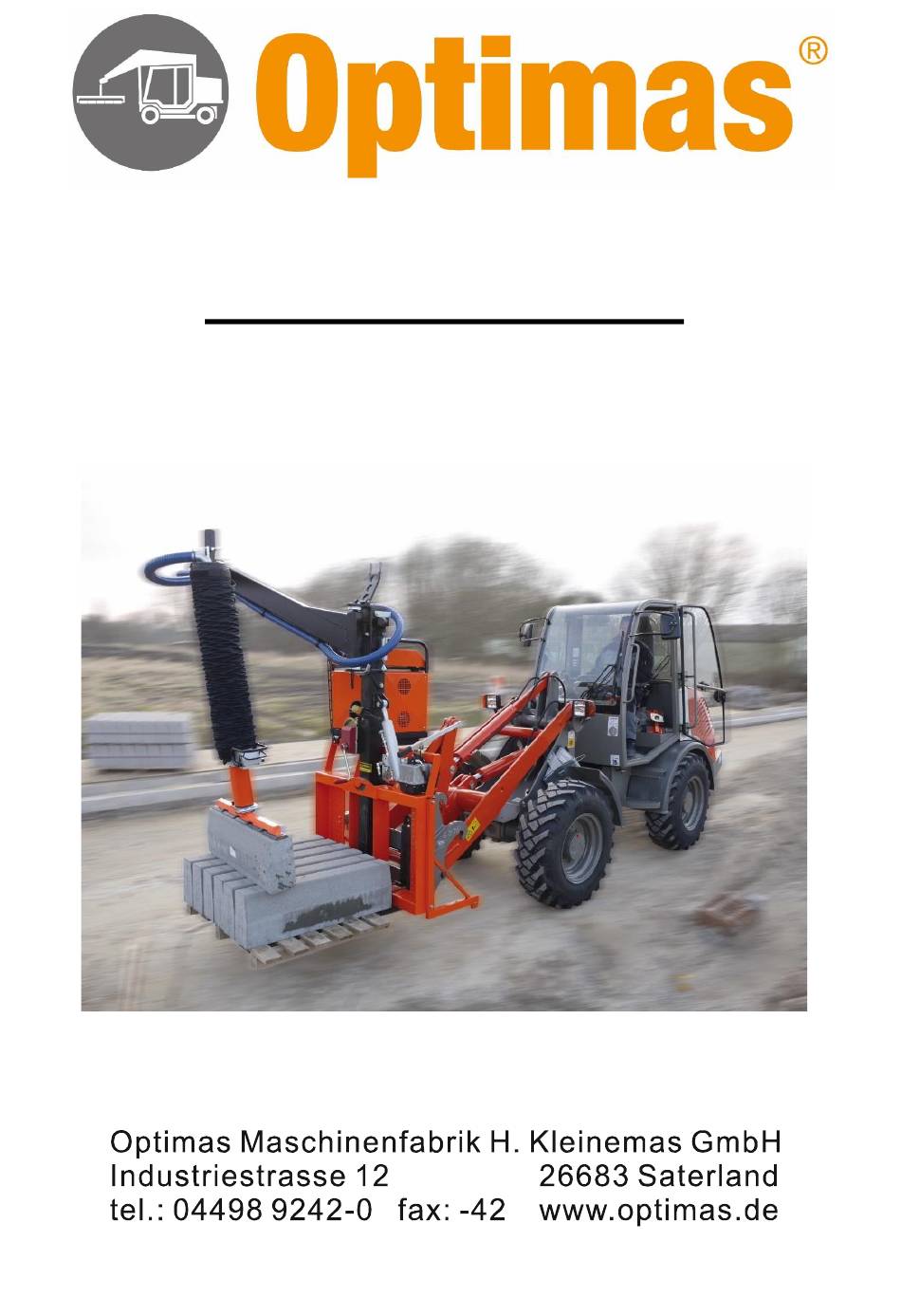

- Seite 1 Bedienungsanleitung Optimas Vacu - Lift...
-
Seite 2: Inhaltsverzeichnis
7 Service und Wartung ....................11 7.1 Reinigung des Luftfilters..................11 7.2 Tägliche Wartung ....................12 7.3 Wöchentliche Wartung ..................12 7.4 Vierteljährliche Wartung ..................13 8 Fehlerquellensuche ....................14 9 Wartungsplan Optimas Vacu - Lift P / H ..............16... -
Seite 3: Technische Daten
Optimas Vacu–Lift 2 Technische Daten Der Vacu-Lift ist ein Hebegerät, das an einem Trägergerät montiert ist. Drei Versionen sind verfügbar. Vacu-Lift P wird über einen Benzin-Motor angetrieben, Vacu-Lift D wird über einen Diesel-Motor angetrieben, Vacu-Lift H wird hydraulisch durch das jeweilige Trägergerät angetrieben. -
Seite 4: Sicherheitshinweise Zum Vacu-Lift
Während der Benutzung des Vacu-Lift dürfen sich keine Personen unter und über der angehobenen Last befinden. Die zulässige Tragkraft darf nicht überschritten werden. Erforderliche Sicherheitseinrichtung Personen, die mit dem Vacu-Lift arbeiten und sich in dessen Arbeitsbereich aufhalten, müssen Sicherheitsschuhe, Schutzhandschuhe und Gehörschutz tragen. -
Seite 5: Auf- Und Abbau Des Kranauslegers
Auslegerarms befindet. Während des Auf- und Abbau ist der Aufenthalt unter dem Auslegerarm untersagt. 4.1 Transportstellung des Vacu-Lift Bevor der Auslegerarm in den Transportzustand (Abb. 1) gebracht wird, muss er verriegelt werden (Abb. 2+3). Außerdem muss der Hubschlauch mit dem Griff am Haken des Mastes befestigt (Abb. -
Seite 6: Transportieren
4.2 Transportieren Der Vacu-Lift muss in die Transportstellung gebracht werden (siehe 4.1). Achten Sie beim Transport des Vacu-Lift darauf, dass dieser gut verzurrt ist. Benutzen Sie für die Sicherung des Gerätes Transportketten bzw. Spanngurte. Sichern Sie den Vacu-Lift an den Verzurrösen (Abb. 7). -
Seite 7: Handhabung Des Vacu-Lift
5 Handhabung des Vacu-Lift 5.1 Bewegen des Gerätes Bevor der Vacu-Lift bewegt wird, muss der Auslegerarm verriegelt und befestigt werden (siehe 4.1 Abb. 2 bis 4). Achten Sie auf die Höhe des Mastes und die Länge des Auslegerarms, um zu gewährleisten, dass der verfügbare Raum zum Bewegen des Gerätes ausreicht. -
Seite 8: Hebearbeiten
Weitere Informationen zum Ausbalancieren mit und ohne Last, sowie zur Handhabung des Hubschlauches finden Sie in der Anleitung zur Vakuum-Schlauchheber-Einheit. Bei Hebearbeiten mit dem Vacu-Lift muss sorgfältig darauf geachtet werden, dass die Ansaugplatten richtig auf dem zu hebenden Gegenstand aufliegen (Abb. 11+12), bevor mit dem Heben begonnen wird. -
Seite 9: Ansaugplattenwechsel
Bedienungsanleitung Optimas Vacu–Lift 6 Ansaugplattenwechsel Vor dem Ansaugplattenwechsel muss das Gerät ausgeschaltet werden. Um die Ansaugplatten zu wechseln, gehen Sie bitte wie folgt vor: Ziehen Sie den Entriegelungsknopf hoch (Abb. 13) und halten ihn in dieser Position fest. Drehen Sie den Hubschlauch um ca. 90° im Uhrzeigersinn (Abb. 14). -
Seite 10: Drehen Der Ansaugplatte
Bedienungsanleitung Optimas Vacu–Lift 6.1 Drehen der Ansaugplatte Um die Ansaugplatte um 90° zu drehen, gehen Sie wie folgt vor: Lösen Sie die 4 Schrauben an der Unterseite der Ansaugplatte (Abb. 17). Drehen Sie nun die Platte um 90°. Befestigen Sie wieder die 4 Schrauben. -
Seite 11: Service Und Wartung
Bedienungsanleitung Optimas Vacu–Lift 7 Service und Wartung Für Wartungsarbeiten muss das Gerät ausgeschaltet werden. Lesen Sie bitte auch den Abschnitt Wartung in der Bedienungsanleitung der Vakuum-Schlauchheber-Einheit. 7.1 Reinigung des Luftfilters Der Luftfilter befindet sich im Deckel der Vakuumeinheit. Um den Luftfilter austauschen zu können, muss der Luftschlauch (Abb. -
Seite 12: Tägliche Wartung
Bedienungsanleitung Optimas Vacu–Lift 7.2 Tägliche Wartung Wenn das Gerät in Umgebungen mit außergewöhnlich großen Mengen an Schmutz oder Sand eingesetzt wird, sollte der Filter täglich gereinigt werden. Prüfen Sie, ob die Saugnäpfe in einem einwandfreien Zustand sind und die Dichtungsstreifen keine Schäden aufweisen. -
Seite 13: Vierteljährliche Wartung
Bedienungsanleitung Optimas Vacu–Lift 7.4 Vierteljährliche Wartung Überprüfen Sie die Riemenspannung des Zahnriemens zwischen dem Motor und der Vakuumpumpe (nur bei Dieselvariante) Prüfen Sie den grauen Vakuumschlauch. Prüfen Sie, ob die Schnellwechselkupplung für den Ansaugplattenwechsel in einwandfreiem Zustand ist. Fetten Sie bei Bedarf den Entriegelungsknopf. -
Seite 14: Fehlerquellensuche
Bedienungsanleitung Optimas Vacu–Lift 8 Fehlerquellensuche Beachten Sie bei Störungen am Hubschlauch oder der Hebefunktion die entsprechenden Abschnitte in der Anleitung zur Vakuum-Schlauchheber-Einheit. Beachten Sie bei Störungen des Motors die entsprechenden Abschnitte in der Anleitung Vakuum-Schlauchheber-Einheit, Yanmar L70N (Dieselvariante) und Honda GX270 (Benzinvariante). -
Seite 15: Wartungsplan Optimas Vacu - Lift P / H
9 Wartungsplan Optimas Vacu - Lift P / H WARNUNG: Bevor irgendwelche Wartungsarbeiten durchgeführt werden, den Motor abstellen!!! Müssen Wartungsarbeiten bei laufendem Motor in geschlossenen Räumen durchgeführt werden, muss für eine gute Belüftung gesorgt werden. Die Auspuffgase enthalten giftiges Kohlenmonoxid - das Einatmen dieser Gase kann Bewusstlosigkeit verursachen und zum Tode führen!!!
