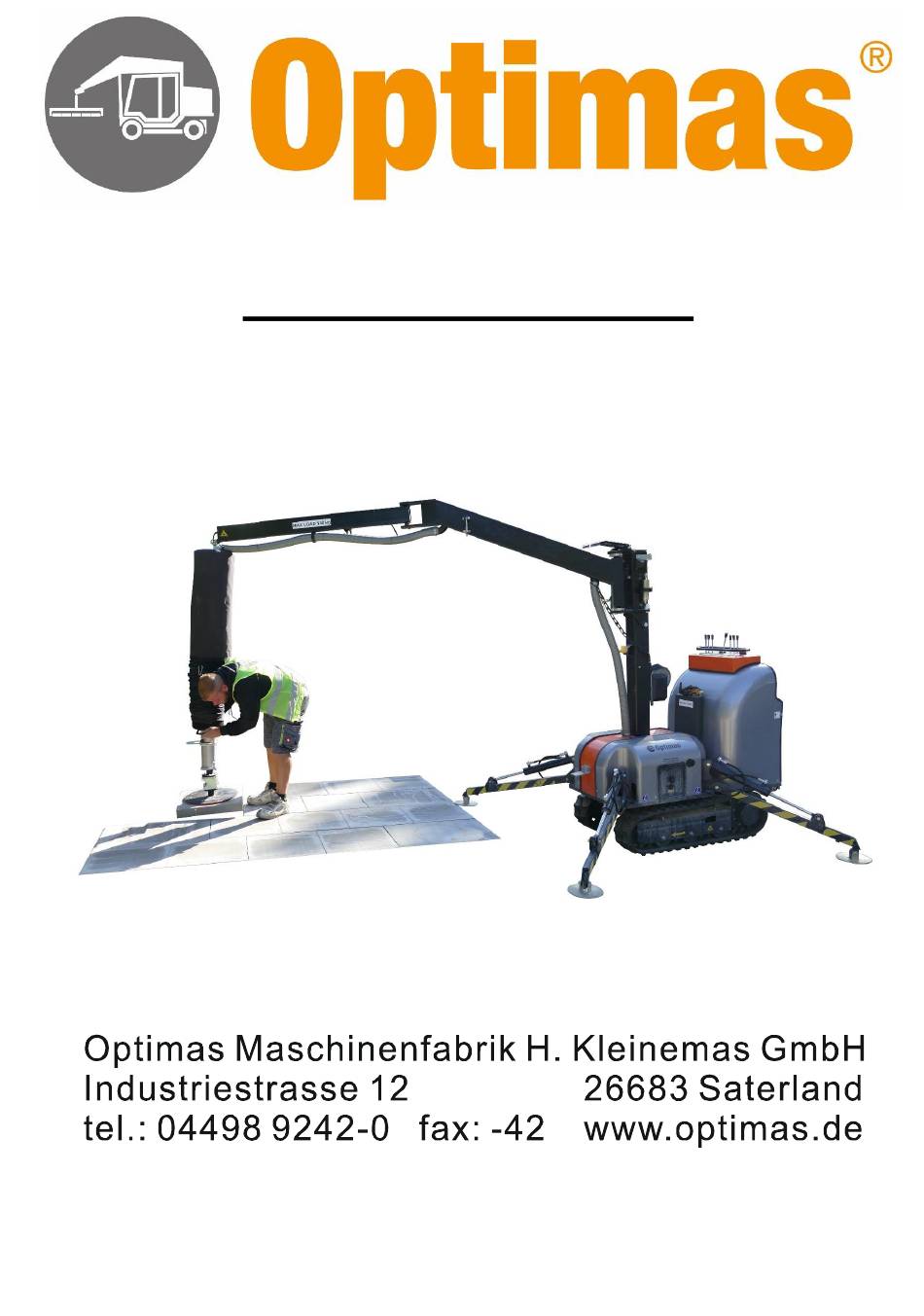

- Seite 1 Bedienungsanleitung Optimas Vacu–Lift Bedienungsanleitung Optimas Vacu – Mobil Allrounder...
- Seite 2 1 Inhaltsverzeichnis Inhalt 1 Inhaltsverzeichnis ....................... 2 1 Symbol-Legende ......................3 2 Einführung ........................4 2.1 Beschreibung der Etiketten .................. 5 3 Sicherheitshinweise für den Optimas Vacu-Mobil-Allrounder ........9 3.1 Vorsichtsmaßnahmen auf der Baustelle ............12 3.2 Spezielle Risiken ....................13...
- Seite 3 Bedienungsanleitung Optimas Vacu–Mobil Allrounder 1 Symbol-Legende Warnung! Dies weist auf die Gefahr schwerer Verletzungen oder des Todes hin, wenn Anweisungen nicht befolgt Warnung! werden. Dies schließt die Gefahr ernster Schäden an der Maschine oder der Verletzung Dritter ein. Vorsicht! Dies weist auf die Gefahr von leichten Vorsicht! Verletzungen und Geräteschäden hin, wenn die...
- Seite 4 Ihren Lieferanten, Händler oder unsere Support-Abteilung. Dieses Handbuch behandelt die Standardverwendung, Sicherheit, Wartung und Fehlerbehebung. Es ist zur Verwendung in Verbindung mit dem "Optimas Vacu-Mobil- Allrounder Manual" und dem "Honda Owner's Manual GX390" vorgesehen. Benutzer sollten sich vor dem Gebrauch mit allen vier Handbüchern vertraut machen. Spezielle Optimas Vacu-Mobil-Allrounder Versionen werden nicht angesprochen.
- Seite 5 2.1 Beschreibung der Etiketten Beschädigte und/oder unleserlich gewordene Warn- und Informationsaufkleber müssen sofort ersetzt werden! Bitte beachten Sie die " Bedienungsanleitung Optimas Vacu-Mobil-Allrounder l" und die "Bedienungsanleitung Honda GX390" für zusätzliche Aufkleberinformationen. MAX LOAD 308 lb (140kg) Art Nr: 841463-13-US...
- Seite 6 Bedienungsanleitung Optimas Vacu–Mobil Allrounder Art Nr: 841100-10-002 Art Nr: 841100-10-005 Art Nr: 841100-10-011 Weist auf Bereiche hin, in denen für Weist darauf hin, dass der Bediener Gibt die Punkte an, die zum den Bediener die Gefahr des den heißen Oberflächen der Anheben der Maschine Quetschens der unteren Gliedmaßen...
- Seite 7 Bedienungsanleitung Optimas Vacu–Mobil Allrounder Art Nr: 841100-10-018 Art Nr: 841100-10-009 Art Nr: 841100-10-020 Dieses Etikett gibt die Weist darauf hin, dass Gibt die Position des empfohlene Fahrtrichtung keine Wartungsarbeiten Notstopps an. an, so dass ein Aufprall auf durchgeführt werden ein zu überfahrendes dürfen, wenn bewegliche...
- Seite 8 Bedienungsanleitung Optimas Vacu–Mobil Allrounder 841463-04 841463-13 841463-20 841463-43 841463-02 841463-04 841463-01 K95005349 841100-10-011 841463-06 841463-02 841463-03 840045 841100-10-011 841100-10-018 841100-10-010 841100-10-012 841100-10-004 841100-10-002 841463-03 841463-04...
- Seite 9 Normen und Vorschriften unvereinbar sind. Eine solche Verwendung erfolgt ausschließlich auf Risiko des Benutzers. Warnung! Die maximal zulässige Traglast des Optimas Vacu-Mobil-Allrounder von 140 kg (308 lb) darf nicht überschritten werden. Die Auswahl der Hebewerkzeuge richtet sich nach der Form und dem Gewicht der Last. ...
- Seite 10 Lassen Sie eine schwebende Last niemals unbeaufsichtigt. Hängen Sie eine Last nie länger als drei Minuten auf, da sich der Optimas Vacu-Mobil-Allrounder überhitzen kann. Eine fixierte, festsitzende oder eingeklemmte Last darf mit dem Optimas Vacu-Mobil-Allrounder nicht frei gezogen werden.
- Seite 11 Bedienungsanleitung Optimas Vacu–Mobil Allrounder Bei der Bedienung des Optimas Vacu-Mobil-Allrounder und von Personen, die sich in der Nähe des Arbeitsplatzes befinden, ist eine geeignete persönliche Schutzausrüstung zu verwenden im Arbeitsbereich von Optimas Vacu-Mobil-Allrounder, einschließlich, aber nicht beschränkt auf Fußbekleidung, Sicherheitsbrillen, Gehörschutz, Kopf- und Handschutz und andere...
- Seite 12 Bedienungsanleitung Optimas Vacu–Mobil Allrounder 3.1 Vorsichtsmaßnahmen auf der Baustelle Warnung! Stellen Sie sicher, dass der Arbeitsplatz frei von Sicherheitsrisiken ist, einschließlich, aber nicht beschränkt auf Freileitungen oder unterirdische Versorgungsleitungen. Befolgen Sie die örtlichen Vorschriften und die Ihres Arbeitgebers hinsichtlich des Zugangs zum Arbeitsplatz und der erforderlichen Sicherheitsprüfungen. Stellen Sie sicher, dass sich kein unbefugtes Personal im Arbeitsbereich aufhält.
- Seite 13 Bedienungsanleitung Optimas Vacu–Mobil Allrounder 3.2 Spezielle Risiken Der Arbeitsbereich ist so zu sichern, dass Unbefugte keinen Zugang erhalten. Der Arbeitsbereich muss gut beleuchtet sein. Während des Betriebs des Vacu-Mobil-Allrounder muss die Umgebungstemperatur im Bereich von +3°C bis +40°C liegen. Unterhalb von +3°C besteht die Gefahr des Verrutschens der Last aufgrund von Eisbildung.
- Seite 14 Bedienungsanleitung Optimas Vacu–Mobil Allrounder...
- Seite 15 Notstopp Stundenzähler Winde Ausleger-Säule Senklot Verriegelung des Innenauslegers Sperrklinke Fangvorrichtung mit Schnur Motorschalter Der Optimas Vacu-Mobil-Allrounder besteht aus einer Vakuumhebeeinheit, die an einem Hinowa PT9G Raupenfahrwerk montiert ist. Fahrgestell: Hinowa PT9G Motor: Honda GX390 Vakuumpumpe: Hydraulisch angetriebene Vakuumpumpe: 0,6 bar.
- Seite 16 Setzen Sie den Notfallknopf zurück. Rückschlagventil im Vakuumheber Starten Sie den Optimas Vacu-Mobil-Allrounder und heben Sie eine leichte Last (ca. 10-20 kg) mit einer Oberfläche, die eine gute Absaugung bietet. Stellen Sie den Knopf zum Ausgleichen (G) der Last so ein, dass der Heber so hoch wie möglich fährt.
- Seite 17 Gewicht der Maschine tragen kann. Alle vier Ausleger vollständig ausfahren, so dass der Optimas Vacu-Mobil-Allrounder vollständig vom Boden abgehoben ist und das Lot (X) anzeigt, dass der Ausleger senkrecht steht. Der Optimas Vacu-Mobil- Allrounder muss mindestens 5-6 Minuten in Position bleiben, ohne seine Position zu verändern.
- Seite 18 Bedienungsanleitung Optimas Vacu–Mobil Allrounder Transport Überprüfen Sie Folgendes, bevor Sie den Optimas Vacu-Mobil-Allrounder auf einem Anhänger oder einem anderen Fahrzeug transportieren: Der Optimas Vacu-Mobil-Allrounder muss am Anhänger oder Transportfahrzeug verankert werden. Der Ausleger muss sich in eingefahrener Position befinden und für den Transport vollständig gesichert sein...
- Seite 19 Optimas Vacu–Mobil Allrounder 5 Für den Betrieb vorbereiten Warnung! 5.1 Aufstellung Lesen Sie das gesamte Handbuch Optimas Vacu-Mobil-Allrounder, bevor Sie den Optimas Vacu-Mobil-Allrounder in Betrieb nehmen Die Neigung der Oberfläche, auf der der Optimas Vacu-Mobil-Allrounder betrieben wird, darf nicht so steil sein, dass die Gefahr des Umkippens oder Abrutschens der Maschine besteht.
- Seite 20 Teile eingeklemmt werden, wenn der Ausleger ausgefahren ist. Kontrollieren Sie, dass alle vier Ausleger ausgefahren sind und Bodenkontakt haben, und dass der Mast lotrecht steht (X, Bild 7). Betreiben Sie den Optimas Vacu-Mobil-Allrounder niemals ohne alle vier Ausleger Bodenkontakt und Mast lotrecht! Fahren Sie nun den Ausleger über die folgenden Stufen aus:...
- Seite 21 äußeren Auslegers kontrolliert wird, so dass sie nicht frei schwingen können. 5.3 Wechsel der Position auf einer Baustelle Warnung! Bevor Sie die Position mit dem Optimas Vacu-Mobil-Allrounder auf der Baustelle wechseln, überprüfen Sie Folgendes: Der Hebel für die Vakuumpumpe muss immer in Stellung "Vacuum off" stehen, bevor der Motor startet (S7, Abbildung 13).
- Seite 22 Bedienungsanleitung Optimas Vacu–Mobil Allrounder Entsperrt Gesperrt...
- Seite 23 Hubeinheit, der Vakuumschlauch, die Saugnäpfe usw. Fahren Sie den Ausleger über die folgenden Stufen ein: Positionieren Sie den Optimas Vacu-Mobil-Allrounder auf einer ebenen Fläche, die in der Lage ist, das volle Gewicht des Geräts und aller vorgesehenen Hebevorrichtungen und Lasten zu tragen.
- Seite 24 Bedienungsanleitung Optimas Vacu–Mobil Allrounder 5.5 Vakuumpumpe Starten Sie die Vakuumpumpe durch Bewegen des Hebels Vaccum on/off (S7, Abbildung 15) Beachten Sie Folgendes, bevor Sie die Pumpe starten: Wenn die Vakuumpumpe gestartet wird, sollte der Vakuumlifter am Transporthaken (N) oder mit dem Saugnapf in einer Hand gehalten werden, wobei der Saugnapf von Personen, Körperteilen, Kleidung, Haaren,...
- Seite 25 Bedienungsanleitung Optimas Vacu–Mobil Allrounder 5.6 Werkzeugwechsel Achtung! Schalten Sie den Optimas Vacu-Mobil-Allrounder aus, bevor Sie ein Werkzeug wechseln oder Änderungen vornehmen. Um von einem Hebewerkzeug (Saugfuß) zu einem anderen zu wechseln, gehen Sie wie folgt vor: Stellen Sie das Hebewerkzeug auf den Boden oder eine ebene Fläche.
- Seite 26 Bedienungsanleitung Optimas Vacu–Mobil Allrounder 5.7 Hebearbeiten Weitere Informationen zum Balancieren mit und ohne Last und zur Verwendung des Optimas Vacu-Mobil-Allrounder Vakuumhebers finden Sie im Handbuch "Optimas Vacu-Mobil-Allrounder". Wählen Sie das Hebewerkzeug auf der Grundlage der Form, der Abmessungen und des Gewichts der Last gemäß den Empfehlungen des Herstellers aus.
- Seite 27 Filter mindestens zu Beginn jeder Arbeitsschicht überprüft werden. Wenn das Wetter oder die Lasten merklich nass sind, sollte der Filter öfter überprüft werden. Wenn er richtig ausbalanciert ist, sollten Sie den Optimas Vacu-Mobil-Allrounder beim Anheben der Last nicht unterstützen müssen. Wenn Sie bei nassem Wetter arbeiten und feststellen, dass sich das Gleichgewicht verändert hat, ist dies ein mögliches...
- Seite 28 Mobil-Allrounder und ausgeschaltetem Motorschalter durchgeführt werden. Der Optimas Vacu-Mobil-Allrounder darf nur von Personen gewartet und Instand gehalten werden, die von Optimas oder ihrem autorisierten Händler geschult und/oder genehmigt wurden. Um einen störungsfreien Betrieb, Zuverlässigkeit und eine lange Lebensdauer der Optimas Vacu-Mobil-Allrounder zu gewährleisten, müssen die unten angegebenen Wartungs-/Wartungspunkte in den angegebenen Zeiträumen...
- Seite 29 Bedienungsanleitung Optimas Vacu–Mobil Allrounder...
