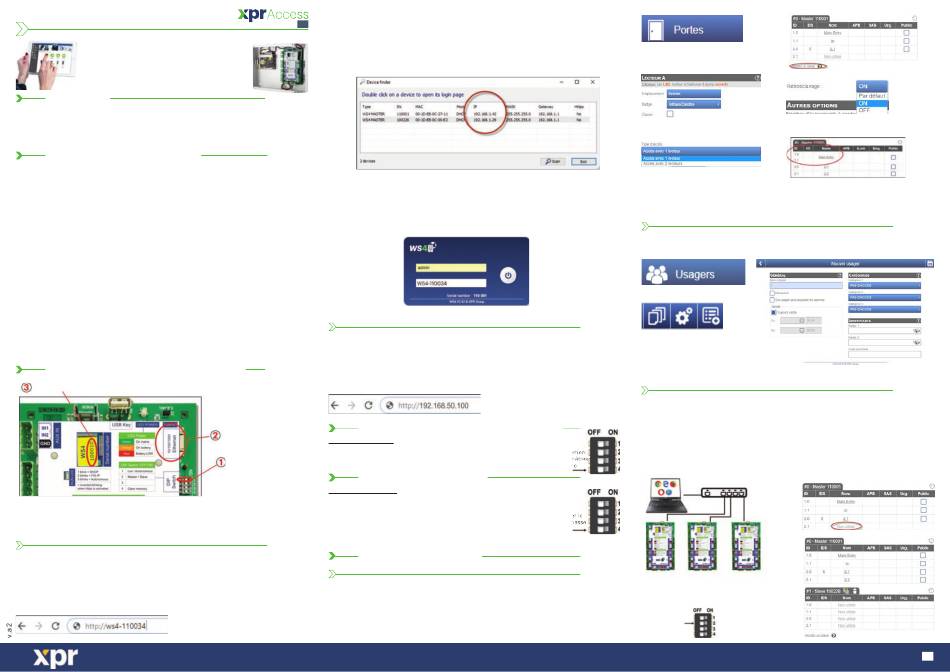

WS4-4D-E
Dispositif de contrôle d'accès4 portes avecaccèsà Internet
GUIDE DE RÉFÉRENCE
RAPIDE
DESCRIPTION
WS4-4D est un dispositif de contrôle à 4 portes, conçu pour fonctionner avec les lecteurs
dotés d'une sortie RS485. Il n'y a pas besoin d'installer de logiciel ni de disposer d'un
ordinateur dédié. Tout est disponible en ligne et les opérateurs ont uniquement besoin
de s'enregistrer à l'aide du numéro de série du contrôleur pour commencer à utiliser
l'application logicielle.
CARACTÉRISTIQUESTECHNIQUES
•:Capacité :
2500 utilisateurs
•:Évènements :
5 0 0 0 0 m a x .
•:Portes :
4 (max. 20 portes sur le même réseau)
•:Lecteurs :
4
•:Entrées du contact de porte : 4
•:Entrées du bouton-poussoir :
4
•:Entrées auxiliaires :
2 (urgence, détection de véhicules)
•:Sorties auxiliaires :
2 (alarme, stockage d'état d'alarme, présence)
•:Alimentation électrique :
120 à 240 VCA, 100 VA-1,52 A avec fusible (1A)
•:Alimentation pour les lecteurs : 225 mA max./lecteur
•:Alimentation pour les verrous : 600 mA max./verrou
•:Caractéristiques de relais :
2 A/48 VCA/CC
•:Processeur :
ARM A5 - 528 Mhz
•:Mémoire :
64 Mo Ram DDR2 133 Mhz
•:Connexion TCP/IP:
10/100/1000 base T – HTTP ou HTTPS
•:Dimensions (mm) :
116x 195 x 33 mm
•:Température de service :
0 °C à +50 °C
•:Humidité :
0 %à 85 %(sans condensation)
•:Anti-sabotage :
Oui
•:Connexion lecteurs Wiegand :
Oui, via Wiegand au convertisseur RS485- WS4-CNV
•:Fonction ascenseur :
Oui, 2 ascenseurs par installation - 24 étages
•:Interverrouillage, anti-retour, compteur de personnes, présence, journaux système,
rapports en CSV
PREMIÈRECONNEXION ET CONFIGURATION
Numéro de série
Le WS4-4D-E ne comporte pas d'adresse IP par défaut. Il est réglé sur DHCP par défaut.
La connexion et la configuration du WS4-4D-E peuvent se faire selon deux méthodes
différentes : LAN et autonome.
MÉTHODE1
(pour une utilisation sur réseaux LAN domestiques ou d'entreprises)
Dans cette configuration, le serveur DHCPdu réseau attribue une adresse IPà votre WS4-4D
1. Placez l'interrupteur DIP 1en position ARRÊT.
2. Raccordez un câble de votre réseau au connecteur Ethernet de WS4-4D-E.
3. Ouvrez un navigateur Web et tapez http://ws4 suivi d'un tiret et du numéro de série
du contrôleur WS4-4D-E
Il se peut que vous n'arriviez pas à vous connecter si le réseau ne reconnaît pas le nom du
FR
contrôleur WS4-4D-E.Dans ce cas, accédez à notre site Web http://www.xprgroup.com/
products/ws4/ et téléchargez l'outil appelé « Device Finder » (détecteur de dispositif).
Le « Device Finder » vous permettra de déterminer l'adresse IPdu contrôleur WS4-4D-E.
Exécutez le « Device Finder » pour obtenir une liste de tous les contrôleurs WS4
connectés à votre réseau, y compris leurs adresses IP, comme sur l'image ci-dessous.
Ouvrez un navigateur et tapez l'IP du contrôleur WS4-4D-E.Cette opération vous dirigera
vers la page de connexion.
Nom d'utilisateur : admin
Mot de passe : WS4 suivi d'un tiret et du numéro de série (par ex. WS4-110034),
comme sur l'image ci-dessous, le tout en majuscules et sans espaces.
MÉTHODE2
Dans cette configuration, le WS4-4D-Eattribue une adresse IPà votre ordinateur. L'ordinateurdoit être configuré
de sorte à obtenir les adresses IPde façon automatique.
1. Placez l'interrupteur DIP 1en position MARCHE.
2. Raccordez un câble de votre ordinateur directement au connecteur Ethernet de WS4-4D-E.
3. Ouvrez un navigateur Web et saisissez l'IP suivante : 192.168.50.100.Ensuite,
introduisez les identifiants de connexion, comme indiqué plus haut.
RÉTABLISSEMENT DES PARAMÈTRES D'USINE
L'interrupteur DIP 4 permet d'effectuer une réinitialisation
complète du système. Pour cela, changez cet interrupteur
DIP de position à 3 reprises(ARRÊT - MARCHE- ARRÊT)
en l'espace de 10 secondes.
Interrupteur DIP
MODIFIER LEMOT DEPASSE
pos. 1
L'interrupteur DIP 4 permet de se connecter au système en tant
qu'administrateur en cas d'oubli du nom d'utilisateur ou du mot
de passe. Placez cet interrupteur DIP sur MARCHEpendant
environ 15secondes, puis replacez-le sur ARRÊT.Lesystème vous
permettra alors, pendant 5 minutes, de vous connecter (depuis le
réseau local uniquement) avec le nom d'utilisateur et le mot de
passe par défaut.
PARAMÈTRES DU LOGICIEL
AJOUT DE LECTEURS
Accédez à « Portes », sélectionnez le lecteur (fig. 2), puis choisissez le type du lecteur
dans le champ « Badge » (fig. 3). Lorsque l'appareil est hors ligne, le voyant LED rouge
clignote rapidement et l'avertisseursonore retentit en continu. Une fois la communication
établie, le voyant LEDrouge et l'avertisseur sonore s'éteignent. Le voyant LEDvert
commence à clignoter en continu. Si vous voulez éteindre le voyant LEDvert, accédez
à Paramètres/Options de système, puis sélectionnez ON ou OFF pour le rétroéclairage
(pas la valeur par défaut) (fig. 4)
(pour une utilisation autonome, sans réseau LAN)
rétablissement
des paramètres
d'usine
modifier le
mot de passe
www.xprgroup.com
fig.1
fig.3
fig.5
Pour ajouter deux lecteurssur une porte, sélectionnez le lecteur (fig. 2). À cet endroit,
pour « Type d'accès », sélectionnez « Accès avec 2 lecteurs » (fig. 5). Remplissez le
formulaire des deux lecteurs et ils se fusionneront sur une porte (fig. 6)
AJOUT D'UTILISATEURS
Accédez à Utilisateurs(fig. 1),sélectionnez « Nouveau » (fig. 2), puis remplissez le
formulaire (nom, catégorie, numéro de badge, etc.) (fig. 3).
fig.1
fig.2
AJOUT DE CONTRÔLEURS ESCLAVES
Le système WS4 peut gérer un total de 10 cartes WS4 sur une même installation (avec
un maximum de 20 portes, simples ou doubles). Un WS4-4D-Epeut être le maître et les
autres doivent être des esclaves. La sélection maître/esclaves'effectue à l'aide de l'inter-
rupteurDIP 2.: OFF - Maître (paramètre d'usine), ON - Esclave.
Accédez à « Portes » et cliquez sur le lien « Ajouter un esclave » (fig. 1). Saisissez le
numéro de série du WS4-4D-E à ajouter et cliquez sur Rechercher. S'il le trouve, le sys-
tème ajoute directement cet esclave à l'installation, et vous pouvez alors en configurer
les portes (fig. 2).
En cas d'erreur, un message s'affiche en rouge.
Interrupteur
fig.1
Master
Esclave9
Esclave1
Interrupteur
Interrupteur
Interrupteur
DIP 2
DIP 2
DIP 2
OFF
ON
ON
Maître/
Esclave
fig.2
fig.2
fig.4
fig.6
fig.3
FR
5
