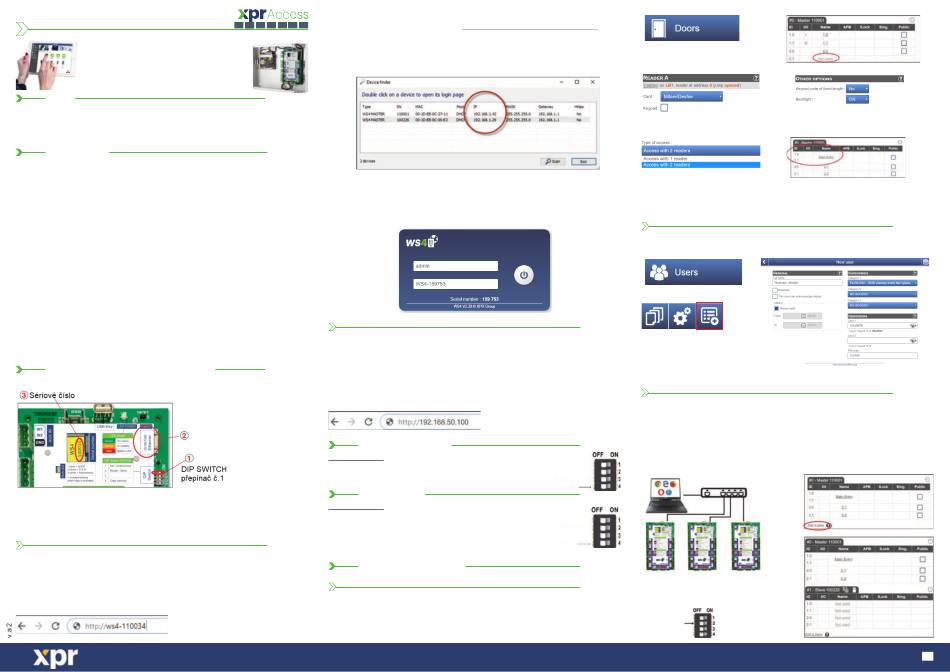

WS4-4D-E
Řídící jednotka pro 4 dveře s web serverem
UŽIVATELSKÝ MANUÁL
POPIS
WS4-4D-E je řídící jednotka pro 4 dveře, která pracuje se čtečkami s RS485 výstupem.
Pro správu není potřeba instalovat žádný software nebo mít vyhrazený přídavný server.
Řídící jednotka má vlastní vestavěný webový server a vše je k dispozici online pomocí
webových prohlížečů. Stačí se do jednotky přihlásit a můžete ji hned začít spravovat.
SPECIFIKACE
•:Kapacita: 2500 Uživatelů
•:Události: 50000 max.
•:Dveře: 4 (max. 20 dveří na jeden systém)
•:Čtečky: 4
•:Dveřní snímače: 4
•:Odchodová tlačítka: 4
•:Programovatelné vstupy: 2 (nouzový, indukční smyčka pro detekci vozidel)
•:Programovatelné výstupy: 2 (probíhající alarm, alarm v paměti událostí, přítomnost)
•:Napájecí zdroj: 120 až 240 V AC, 100 VA-1.52A s pojistkou (1A)
•:Proudový odběr pro čtečky: 225 mA max. pro každou
•:Proudový odběr pro zámky: 600 mA max. pro každý
•:Vlastnosti relé: 2A/48 VAC/DC
•:Procesor: ARM A5 - 528 Mhz
•:Paměť: 64 MB Ram DDR2 133 Mhz
•:TCP/IP připojení: 10/100/1000 Base-T– HTTP nebo HTTPS
•:Rozměry: 116x 195 x 33 mm
•:Přípustná teplota: 0°C až +50°C
•:Přípustná vlhkost: 0% až 85%(nekondenzující)
•:Tamper: Ano
•:Připojení Wiegand čteček: Ano, přes RS485 převodník - WS4-CNV
•:Ovládání výtahu: Ano, 2 výtahy na systém, každý - 24 pater
•:Interlock, Anti pass back, počítání lidí, přítomnost, systémové logy, hlášení v CSV
PRVOTNÍ ZAPOJENÍ A KONFIGURACE
WS4-4D-E nemá továrně žádnou výchozí IP adresu a je nastavena na DHCP.
Jsou zde 2 metody pro provotní připojení a konfiguraci WS4-4D-E
Metoda LAN a Autonomní.
METODA 1
(Pro použití v nějaké již existující síti)
Při této konfiguraci, si nechá jednotka přiřadit IP adresu DHCP serverem v existující síti
1. Přepněte DIP přepínač č.1 do polohy OFF.
2. Připojte řídící jednotku LAN síťovým kabelem do existující sítě.
3. Otevřete webový prohlížeč a zadejte http://ws4- a sériové číslo řídící jednotky
(viz. ukázkový snímek níže)
Pokud se nedaří připojit, je to proto, že Vaše síť nedokáže rozluštit název řídící jednotky.
CZ EN FR IT ES DE NL V tomto případě jděte na webové stránky
a stáhněte nástroj jménem Device Finder.
Device Finder Vám pomůže nalézt IP adresu řídící jednotky v síti.
Spusťte Device Finder a zobrazí se vám seznam nalezených řídících jednotek
připojených ve Vaší síti, včetně jejich IP adres, jako na snímku níže.
Otevřete webový prohlížeč a zadejte IP adresu řídící jednotky, budete přesměrováni na
přihlašovací stránku.
Jméno: admin
Heslo: WS4- a sériové číslo jednotky (například WS4-159753) jako na snímku níže.
(Vše velkými písmeny a bez mezer)
METODA 2 (Pro autonomní použití - bez již existující sítě)
Při této konfiguraci, se zapne v řídící jendotce DHCP Server a přidělí IP adresu vašemu PC/zařízení.
PC/zařízení musí být nastaveno tak, aby mělo zaplé automatické přiřazení IP adresy z DHCP.
1. Přepněte DIP přepínač č . 1 do polohy ON.
2. Připojte řídící jednotku LAN síťovým kabelem přímo do Vašeho PC/zařízení.
3. Otevřete webový prohlížeč a zadejte IP - 192.168.50.100 (viz. snímek níže)
4. Postupujte na přihlašovací stránce jako v první metodě.
TOVÁRNÍ NASTAVENÍ
DIP přepínač č.4 Vám umožní jednotku resetovat do továrního nastavení.
Je potřeba tento přepínač přepnout 3 krát do polohy OFF - ON - OFF
během 10 vteřin. (Vždy při kompletním přepnutí blikne zelená LED)
(Zelená LED začne rychle blikat pokud byla akce úspěšná)
ZMĚNA HESLA
DIP přepínač č.4 Vám umožní se do řídící jednotky přihlásit pokud jste
zapomněli Administrátorské heslo. Přepněte ho do polohy ON na cca.
15 vteřin, poté ho vraťte do polohy OFF. Systém Vám povolí se přihlásit,
po dobu 5 minut, s výchozím heslem (WS4- a sériové číslo)
NASTAVENÍ SOFTWARE
PŘIDÁNÍ ČTEČEK
Připojené čtečky blikají červeno-oranžově a pípají, protože nejsou přiřazené.
Jděte do sekce dveří - Door(obr.1), vyberte dveře(obr.2) a u nich typ čtečky(obr.3).
Jakmile je čtečka přiřazena, přestane pípat a blikat, bude svítit oranžově.
Pokud chcete podsvícení čtečky vypnout/zapnout, jděte do Settings/System
Options a u Backlight vyberte ON nebo OFF(ne default)obr.4
http://www.xprgroup.com/products/ws4/
Tovární nastavení
Změna hesla
www.xprgroup.com
obr.1
obr.3
obr.5
Pro ovládání jedněch dveří dvěma čtečkama, vyberte dveře (obr.2) a zde v položce
Type of Access vyberte Access with 2 readers(obr.5). Objeví se nastavení pro
druhou čtečku. Vyberte typ obou čteček a ony se sloučí pro dané dveře(obr. 6)
PŘIDÁNÍ UŽIVATELŮ
Jděte do Users (obr.1), klikněte na New(obr.2) a vyplňte údaje o uživateli (Full name
-> Celé jméno, Category -> Úroveň přístupu, Card number -> Číslo karty...)(obr.3).
obr.1
obr.2
PŘIDÁNÍ ŘÍDÍCÍCH JEDNOTEK V REŽIMU SLAVE
Systém umí obsluhovat až celkem 10 WS4 jednotek (5x WS4-4D nebo 10x WS4-2D/WS4-1D)
v jedné instalaci (max. 20 dveří). Jedna jednotka je nastavena jako Master(hlavní) a
ostatní jako Slave(podřízené). Nastavení master/slave se provádí DIP přepínačem č.2:
OFF = Master(výchozí nastavení), ON = Slave.
Jděte do sekce Doors(Dveří) a klikněte na Add slave(Přidat slave jednotku)(obr.1).
Zadejte sériové číslo nebo IP adresu Slave jednotky a klikněte Search(Vyhledat).
Akce přidá jednotku do systému a můžete jí nyní také spravovat v sekci Doors(obr.2).
V případě jakékoliv chyby, se vypíše červeným písmem chybová hláška.
Switch
obr.1
Master Slave 9
Slave 1
DIP př. Č.2 DIP př. Č.2 DIP př. Č.2
OFF ON ON
Master / Slave
obr.2
obr.2
obr.4
obr.6
obr.3
