XPR Access MTPX-RS-EH Bedienungsanleitung

MTPX-RS-EH
SPECIFICATIONS/ SPECIFICATIONS/ SPECIFICATIONS/
SPECIFICATIONS/ SPECIFICATIONS/ SPECIFICATIONS
- Technology: Proximity (125 kHz, EM or HID)
- Read range: up to 5 cm
- Output: RS485
- LED, TAMPER AND BUZZER managed by the host
- Reads EM or HID cards (selectable from software)
- Operates on 9 - 14 VDC, 50mA
- IP65
- Compatibility: WS4 access controller
- Distance reader to controller: 80 meters
- Dimensions (mm): 92x51x27
- Panel Connection: Cable, 0.5 m
- Tecnologia: prossimità (125 kHz, EM o HID)
- Campo di lettura: fino a 5 cm
- Uscita: RS485
- LED, funzioni manomissione e segnale acustico gestiti dall'host
- Lettura schede EM o HID (selezionabili dal software)
- Alimentazione 9 - 14 VCC, 50 mA
- IP65
- Compatibilità: controller accessi WS4
- Distanza tra lettore e controller: 80 metri
- Dimensions (mm): 92x51x27
- Connessione del pannello: Cavo, 0.5 m
- Technologie: RFID (125 kHz, EM oder HID)
- Leseentfernung: bis 5 cm
- Ausgang: RS485
- LED-, Sabotageschutz- und Summerkonfiguration über Host
- Liest EM- oder HID-Karten (wählbar über Software)
- Spannungsversorgung: 9 - 14 VDC, 50 mA
- IP 65
- Kompatibilität: WS4-Zutrittscontroller
- Abstand zwischen Leser und Controller: 80 m
- Dimensions (mm): 92x51x27
- Kabelverbindung: Kabel, 0.5 m

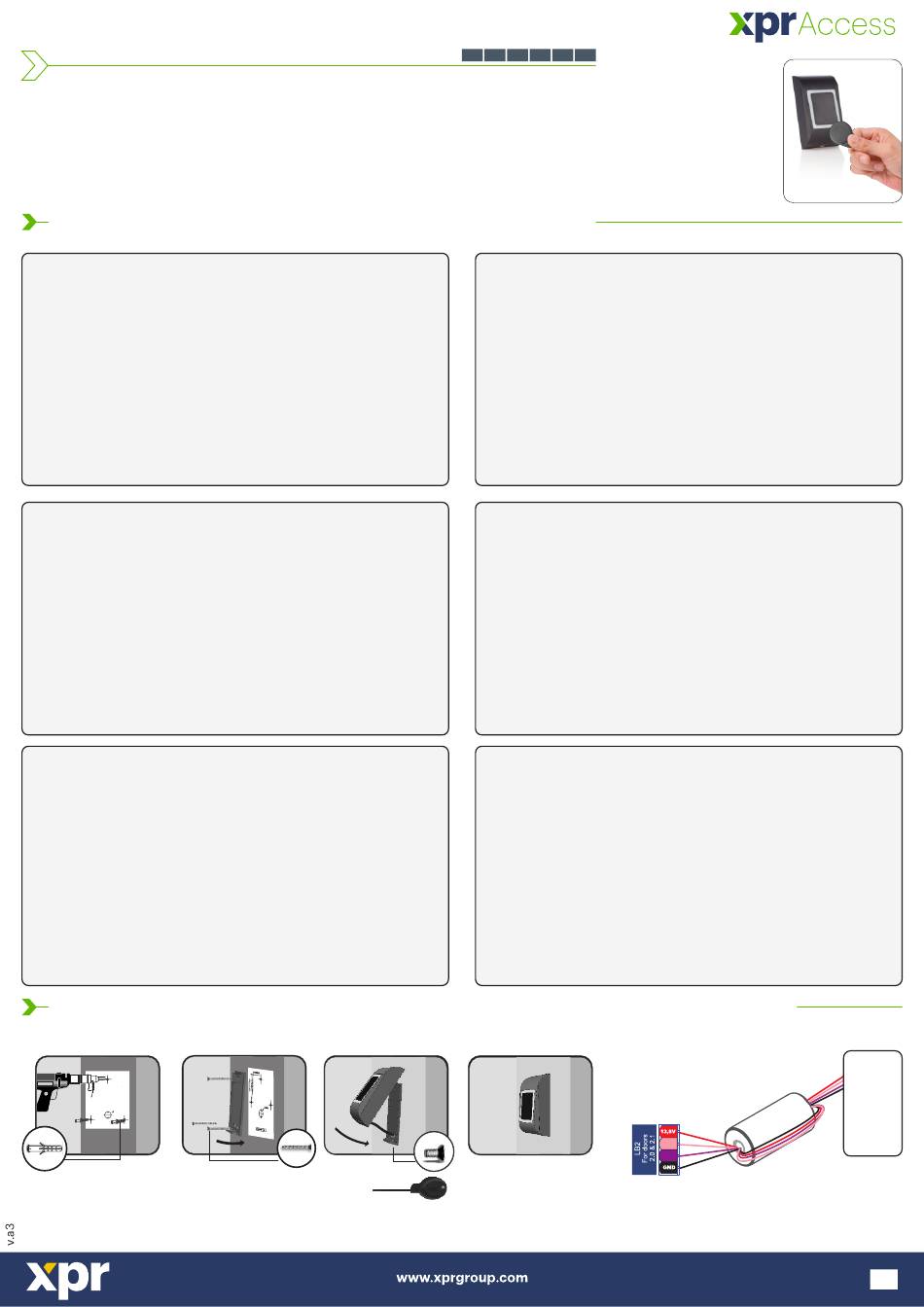

MOUNTING/ MONTAGE/ INSTALLAZIONE/ MONTAJE/ MONTAGE/ MONTAGE
1. 2.
Ø6.0(3NoS)
m
0 m
3
Cable
5mm
EM & HID Proximity reader with RS485 output
USER'S MANUAL
3.
1 (M3 x 6mm)
3 (3 x 30mm)
EN FR IT ES DE NL
- Technologie : proximité (125 kHz, EM ou HID)
- Portée de lecture : jusqu'à 5 cm
- Sortie : RS485
- LED, anti-sabotage et avertisseur sonore gérés par l'hôte
- Lecture de cartes EM ou HID (à sélectionner dans le logiciel)
- Fonctionnement sur 9 - 14 VDC, 50 mA
- IP65
- Compatibilité : contrôleur d'accès WS4
- Distance entre lecteur et contrôleur : 80 mètres
- Dimensions (mm): 92x51x27
- Cablâge : 0.5 m de câble
- Tecnología: proximidad (125 kHz, EM o HID)
- Rango de lectura: hasta 5 cm
- Salida: RS485
- LED, control manual y timbre gestionados por el host
- Lee tarjetas EM o HID (seleccionables desde el software)
- Funciona con 9 - 14 V CC, 50 mA
- IP65
- Compatibilidad: controlador de acceso WS4
- Distancia del lector al controlador: 80 metros
- Dimensions (mm): 92x51x27
- Conexión del panel: Cable, 0.5 m
- Technologie: Toetsenbord en nabijheidslezer (125 kHz, EM of HID)
- Leesbereik: tot 5 cm
- Uitgang: RS485
- LED, sabotageschakelaar (tamper) en zoemer aangestuurd
door de host
- Leest EM- of HID-kaarten (selecteerbaar uit software)
- Werkt op 9 - 14 VDC, 50 mA
- IP65
- Compatibiliteit: WS4 toegangscontroller
- Afstand tussen lezer en controller: 80 meter
- Dimensions (mm): 92x51x27
- Paneelaansluiting: Kabel, 0.5 m
4.
the readers
Ferrite Core
Bus for
A
B
Wrap the wires around the ferrite core (1 turn).
The ferrite core is provided with the kit and it is
used to reduce the EMI.
Reader
1
