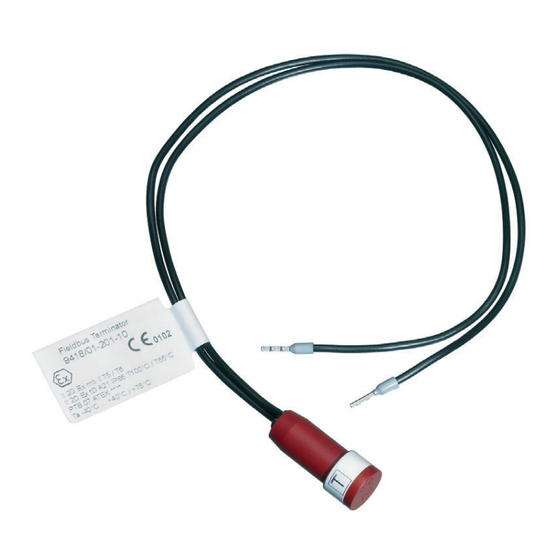

Stahl 9418-Serie Betriebsanleitung

Feldbus terminator
Vorschau ausblenden Andere Handbücher für 9418-Serie:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Feldbus Terminator
Reihe 9418
Betriebsanleitung
Additional languages r-stahl.com
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stahl 9418-Serie

Inhaltszusammenfassung für Stahl 9418-Serie

  • Seite 1 Betriebsanleitung Additional languages r-stahl.com Feldbus Terminator Reihe 9418...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................3 Symbole in der Betriebsanleitung ...............3 Warnhinweise .....................4 Symbole am Gerät ....................4 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Qualifikation des Personals ................5 Sichere Verwendung ...................5 Umbauten und Änderungen ................6...

  • Seite 3: Allgemeine Angaben

    Die Originalbetriebsanleitung ist die englische Ausgabe. Diese ist rechtsverbindlich in allen juristischen Angelegenheiten. Weitere Dokumente • Datenblatt Dokumente in weiteren Sprachen, siehe r-stahl.com. Konformität zu Normen und Bestimmungen Zertifikate und EU-Konformitätserklärung, siehe r-stahl.com. Das Gerät verfügt über eine IECEx-Zulassung. Zertifikat siehe IECEx-Homepage: http://iecex.iec.ch/...

  • Seite 4: Warnhinweise

    Erläuterung der Symbole Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: • Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS • Art und Quelle der Gefahr/des Schadens • Folgen der Gefahr •...

  • Seite 5: Sicherheitshinweise

    Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •...

  • Seite 6: Umbauten Und Änderungen

    Sicherheitshinweise Bei Montage und Installation • Montage und Installation nur durch qualifizierte und autorisierte Personen (siehe Kapitel "Qualifikation des Personals") durchführen lassen. • Gerät nur in Bereichen installieren, für die es aufgrund seiner Kennzeichnung geeignet ist. • Bei Installation und im Betrieb die Angaben (Kennwerte und Bemessungsbetriebs- bedingungen) auf Typ- und Datenschildern sowie die Hinweisschilder am Gerät beachten.

  • Seite 7: Funktion Und Geräteaufbau

    Funktion und Geräteaufbau Funktion und Geräteaufbau GEFAHR Explosionsgefahr durch zweckentfremdete Verwendung! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Gerät nur entsprechend den in dieser Betriebsanleitung festgelegten Betriebsbedingungen verwenden. • Gerät nur entsprechend dem in dieser Betriebsanleitung genannten Einsatzzweck verwenden. Funktion Einsatzbereich Der Feldbus Terminator dient als Busabschlusselement für Feldbusse gemäß...

  • Seite 8: Technische Daten

    Technische Daten Technische Daten Explosionsschutz Ausführung 9418/01 (Ex m) 9418/02 (Ex i) Global (IECEx) Gas und Staub IECEx PTB 08.0007 IECEx PTB 08.0007 Ex mb IIC T6/T5 Gb Ex ib IIC T6/T5 Gb Ex tb IIIC T65 °C / T100 °C Db Ex ib IIIC T65 °C / T100 °C Db Europa (ATEX) Gas und Staub...
  • Seite 9 Beim Einbau des Feldbus Terminators in eine Leitungseinführung: • dient er als bescheinigter Verschlussstopfen • ist auch bei geschlossenem Gehäuse sichtbar, dass an einem Gerät im Gehäuse ein Abschlusswiderstand angeschlossen ist Weitere technische Daten, siehe r-stahl.com. 166532 / 941860310010 Feldbus Terminator 2020-11-06·BA00·III·de·05...

  • Seite 10: Projektierung

    Projektierung Projektierung HINWEIS Ausfall der installierten Geräte im Schaltschrank durch zu hohe Umgebungstemperatur! Nichtbeachten kann zu Sachschäden führen. • Schaltschrank so aufbauen und einrichten, dass er immer innerhalb des zulässigen Temperaturbereichs betrieben wird. Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. •...

  • Seite 11: Montage Und Installation

    Montage und Installation Montage und Installation Das Gerät ist für den Einsatz in gasexplosionsgefährdeten Bereichen der Zonen 1 und 2, in staubexplosionsgefährdeten Bereichen der Zonen 21 und 22 sowie auch im sicheren Bereich zugelassen. GEFAHR Explosionsgefahr bei Installation ohne Feldgehäuse! Nichtbeachten führt zu schweren oder tödlichen Verletzungen.

  • Seite 12: Maßangaben / Befestigungsmaße

    Montage und Installation Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 32 mm / 1.26 " 10 mm / 0.39 " 07212E00 9418 Feldbus Terminator Montage / Demontage, Gebrauchslage 8.2.1 Montage in Leitungseinführung • Anschlusskabel des Feldbus Terminators durch eine Leitungseinführung in ein Gehäuse einer anerkannten Zündschutzart führen.

  • Seite 13: Inbetriebnahme

    Terminator austauschen. • Terminator defekt Wenn sich der Fehler mit den genannten Vorgehensweisen nicht beheben lässt: • An R. STAHL Schaltgeräte GmbH wenden. Zur schnellen Bearbeitung folgende Angaben bereithalten: • Typ und Seriennummer des Geräts • Kaufdaten • Fehlerbeschreibung •...

  • Seite 14: Instandhaltung, Wartung, Reparatur

    R. STAHL Schaltgeräte GmbH ausführen lassen. 11.4 Rücksendung • Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R.

  • Seite 15: Reinigung

    Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile. Nichtbeachten kann Sachschaden verursachen! • Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH verwenden. Zubehör und Ersatzteile, siehe Datenblatt auf Homepage r-stahl.com. 166532 / 941860310010 Feldbus Terminator 2020-11-06·BA00·III·de·05 Reihe 9418...
  • Seite 17 Operating instructions Additional languages r-stahl.com Fieldbus Terminator Series 9418...
  • Seite 18 Contents General Information ....................3 Manufacturer .......................3 Information regarding the Operating Instructions ..........3 Further Documents .....................3 Conformity with Standards and Regulations ............3 Explanation of the Symbols ................3 Symbols in these Operating Instructions ............3 Warning Notes ....................4 Symbols on the Device ..................4 Safety Notes .......................5 Operating Instructions Storage ................5 Personnel Qualification ..................5...

  • Seite 19: General Information

    • Data sheet For documents in additional languages, see r-stahl.com. Conformity with Standards and Regulations See certificates and EU Declaration of Conformity: r-stahl.com. The device has IECEx approval. For certificate please refer to the IECEx homepage: http://iecex.iec.ch/ Further national certificates can be downloaded via the following link: https://r-stahl.com/en/global/support/downloads/.

  • Seite 20: Warning Notes

    Explanation of the Symbols Warning Notes Warnings must be observed under all circumstances, in order to minimize the risk due to construction and operation. The warning notes have the following structure: • Signalling word: DANGER, WARNING, CAUTION, NOTICE • Type and source of danger/damage •...

  • Seite 21: Safety Notes

    • Use the device in accordance with its intended and approved purpose only. • Always consult with R. STAHL Schaltgeräte GmbH if using the device under operating conditions which are not covered by the technical data. • Make sure that the device is not damaged.

  • Seite 22: Modifications And Alterations

    Safety Notes For mounting and installation • Have mounting and installation performed only by qualified and authorised persons (see chapter "Qualification of the personnel"). • The device is only to be installed in areas for which it is suited based on its marking. •...

  • Seite 23: Function And Device Design

    Function and Device Design Function and Device Design DANGER Explosion hazard due to improper use! Non-compliance results in severe or fatal injuries. • Use the device only in accordance with the operating conditions described in these operating instructions. • Use the device only for the intended purpose specified in these operating instructions.

  • Seite 24: Technical Data

    Technical Data Technical Data Explosion Protection Version 9418/01 (Ex m) 9418/02 (Ex i) Global (IECEx) Gas and dust IECEx PTB 08.0007 IECEx PTB 08.0007 Ex mb IIC T6/T5 Gb Ex ib IIC T6/T5 Gb Ex tb IIIC T65 °C / T100 °C Db Ex ib IIIC T65 °C / T100 °C Db Europe (ATEX) Gas and dust...
  • Seite 25 • It is used as a certified expander plug • It can be seen that an EOL resistor is connected to a device in the enclosure even if the enclosure is closed For further technical data, see r-stahl.com. 166532 / 941860310010 Fieldbus Terminator 2020-11-06·BA00·III·en·05...

  • Seite 26: Engineering

    Engineering Engineering NOTICE An ambient temperature that is too high may cause failure of the devices installed in the cabinet. Non-compliance can result in material damage. • Install and adjust the cabinet in such a way that it is always operated within the permissible temperature range.

  • Seite 27: Mounting And Installation

    Mounting and Installation Mounting and Installation The device is approved for use in gas explosion hazardous areas of Zones 1 and 2 and dust explosion hazardous area of Zones 21 and 22 and in safe areas. DANGER Explosion hazard due to installation without field enclosure! Non-compliance results in severe or fatal injuries.

  • Seite 28: Dimensions / Fastening Dimensions

    Mounting and Installation Dimensions / Fastening Dimensions Dimensional drawings (all dimensions in mm [inches]) – Subject to change 32 mm / 1.26 " 10 mm / 0.39 " 07212E00 9418 Fieldbus Terminator Mounting / Dismounting, Operating Position 8.2.1 Mounting in the Cable Gland •...

  • Seite 29: Commissioning

    • Replace any defective terminators. If the error cannot be eliminated using the mentioned procedures: • Contact R. STAHL Schaltgeräte GmbH. For fast processing, have the following information ready: • Type and serial number of the device • Purchase information •...

  • Seite 30: Maintenance, Overhaul, Repair

    • Only return or package the devices after consulting R. STAHL! Contact the responsible representative from R. STAHL. R. STAHL's customer service is available to handle returns if repair or service is required. • Contact customer service personally. • Go to the r-stahl.com website.

  • Seite 31: Cleaning

    Malfunction or damage to the device due to the use of non-original components. Non-compliance can result in material damage. • Use only original accessories and spare parts from R. STAHL Schaltgeräte GmbH. For accessories and spare parts, see data sheet on our homepage r-stahl.com.
  • Seite 33 The Type 9418/0*-201-10 Fieldbus Terminator is a passive Explosion-protected device for installation in Class I, Zone 1 or Class II, III, Zone 21 or Class I, II, III, Div.2, Groups A-G Hazardous (Classified) Areas. Fieldbus Terminator Type 9418/0b-201-10 b = numeral 1 or 2 for type of external circuit 1 = Non I.S.
