12. Befestigen Sie die Gelenkstange im offenen Ende der
Bundbuchse.
13. Drehen Sie die Bundbuchse so, dass das offene Ende
nach oben zeigt.
14. Befestigen Sie eine Metallverstärkung an der
Bundbuchse und bringen Sie die vorhandenen Muttern
und Schrauben an.
15. Ziehen Sie die Befestigungen an.
2
1
7
6
1. Vorhandene Schrauben
2. Neue Metallverstärkung,
befestigt
3. Vorhandene Muttern
4. Neue Metallverstärkung
g018067
3
4
5

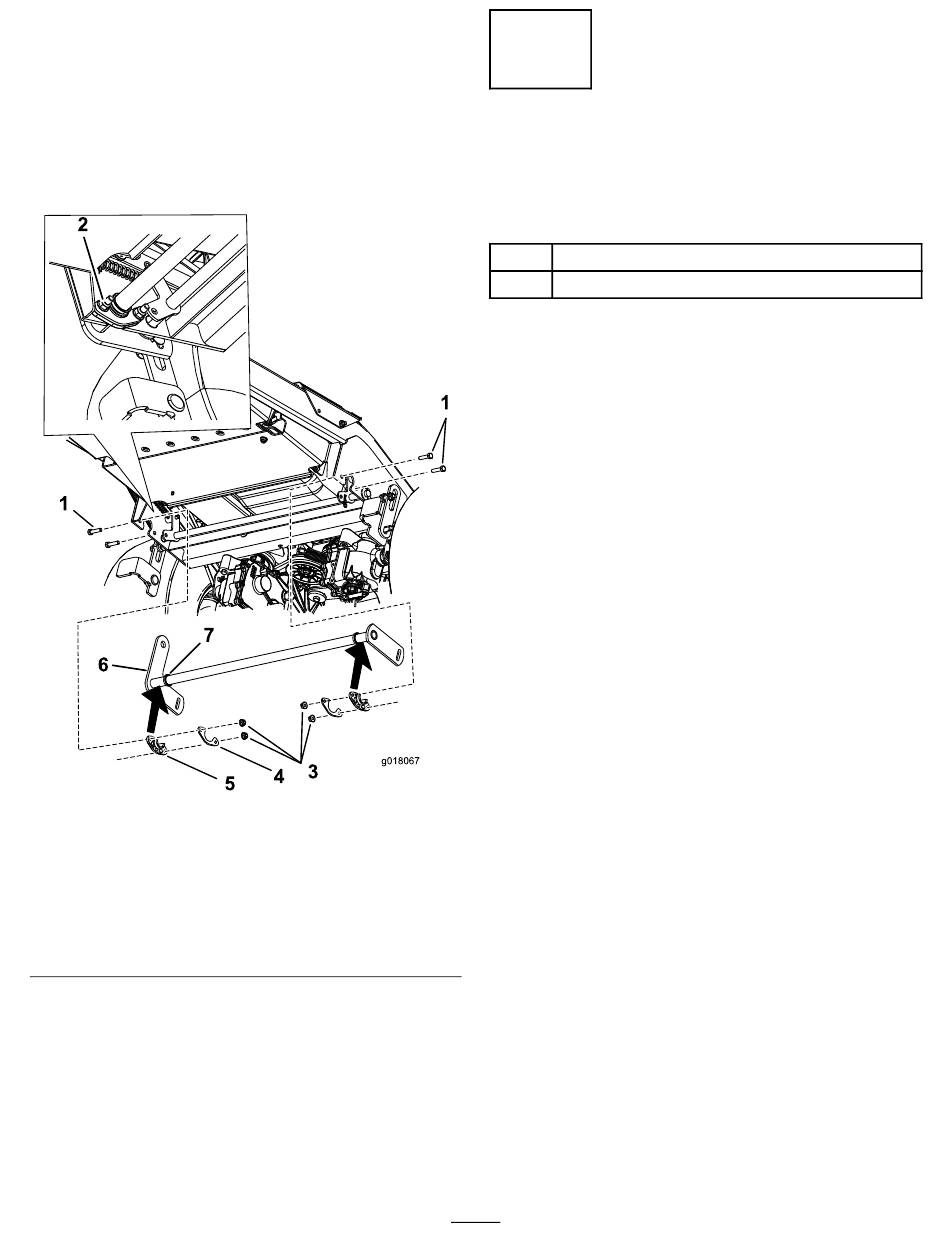

Bild 2
5. Bundbuchse
6. Hintere Gelenkstange
7. An der hinteren
Gelenkstange
angeschweißter Anschlag
2
Montieren der vorderen
Bundbuchsen
Für diesen Arbeitsschritt erforderliche
Teile:
2 Bundbuchse
2 Metallverstärkung
Verfahren
1. Entfernen Sie die zwei Muttern und Schrauben an
jeder Bundbuchse (Bild 3).
1
2. Senken Sie die vordere Gelenkstange ab.
3. Entfernen Sie die vorhandenen Bundbuchsen.
4. Befestigen Sie die neuen Bundbuchsen an der vorderen
Gelenkstange.
5. Befestigen Sie die vordere Gelenkstange mit den neuen
Bundbuchsen am Rahmen.
6. Befestigen Sie die Bundbuchsen und die
Metallverstärkungen mit den vorher entfernten
Muttern und Schrauben am Rahmen (Bild 3).
2
