Genmitsu 3018-PROVer V2 Benutzerhandbuch Seite 79

2.3 Y軸基台ASSYへのX/Z軸ガントリーの取り付け
必要なもの
軸ガントリー
M5x22mmねじ 3mm六角棒レンチ
2 18 24

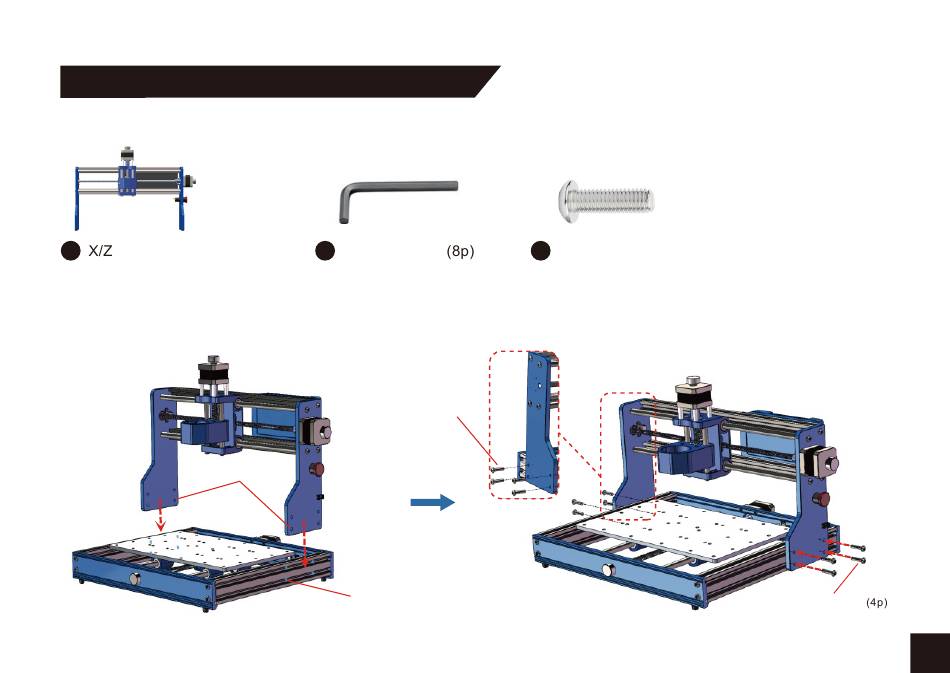

ステップ1 : Y軸基台ASSYを表に返し、平らな面に置きます。
ステップ2 : ガントリー固定穴を、Y軸基台ASSY両側面の対応ねじ穴に合わせます。
M5x22mmねじ (4p)
ガントリー固定穴
Y軸基台ASSYねじ穴
M5x22mmねじ
77
