パート２−フレーム組立

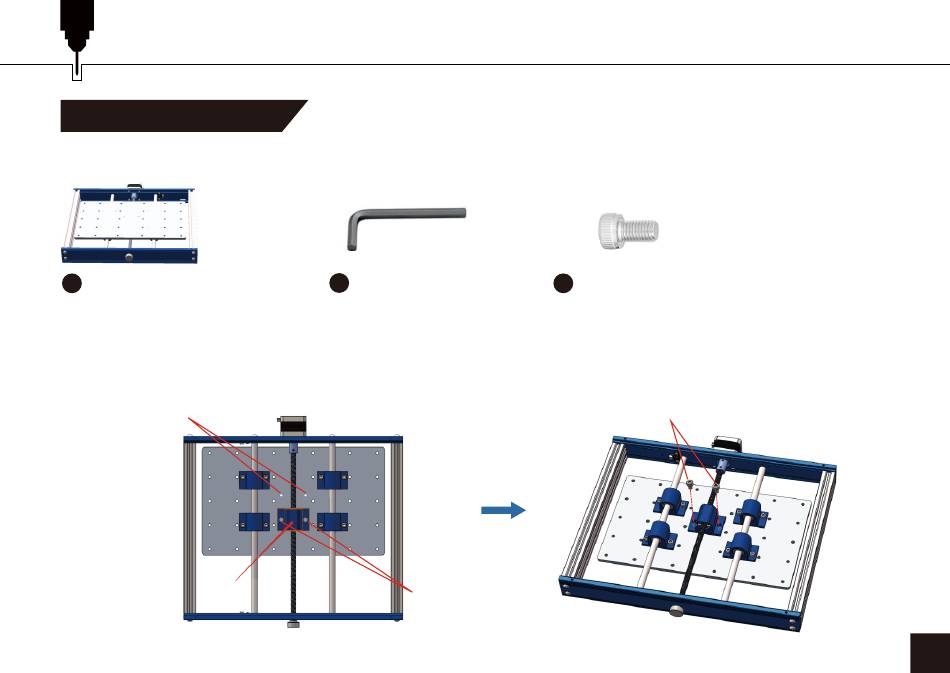

2.1 Y軸基台ASSYの準備
必要なもの
Y 軸基台ASSY 5mm六角棒レンチ M6x10mmねじ(2p)
1 18 23
ステップ1 : Y軸基台ASSYを裏に返し、結束バンドをベアリングマウントから取り外します。
ステップ2 : 下図に示すように、スポイルボードを移動させ、ボード中央部2つのねじ穴をナットシートのねじ穴に合わ
せます。
ステップ3 : ねじ2本でねじ止めします。
スポイルボードねじ穴
M6x10mmねじ (2p)
ナットシートを
中央に移動
ナットシートねじ穴
