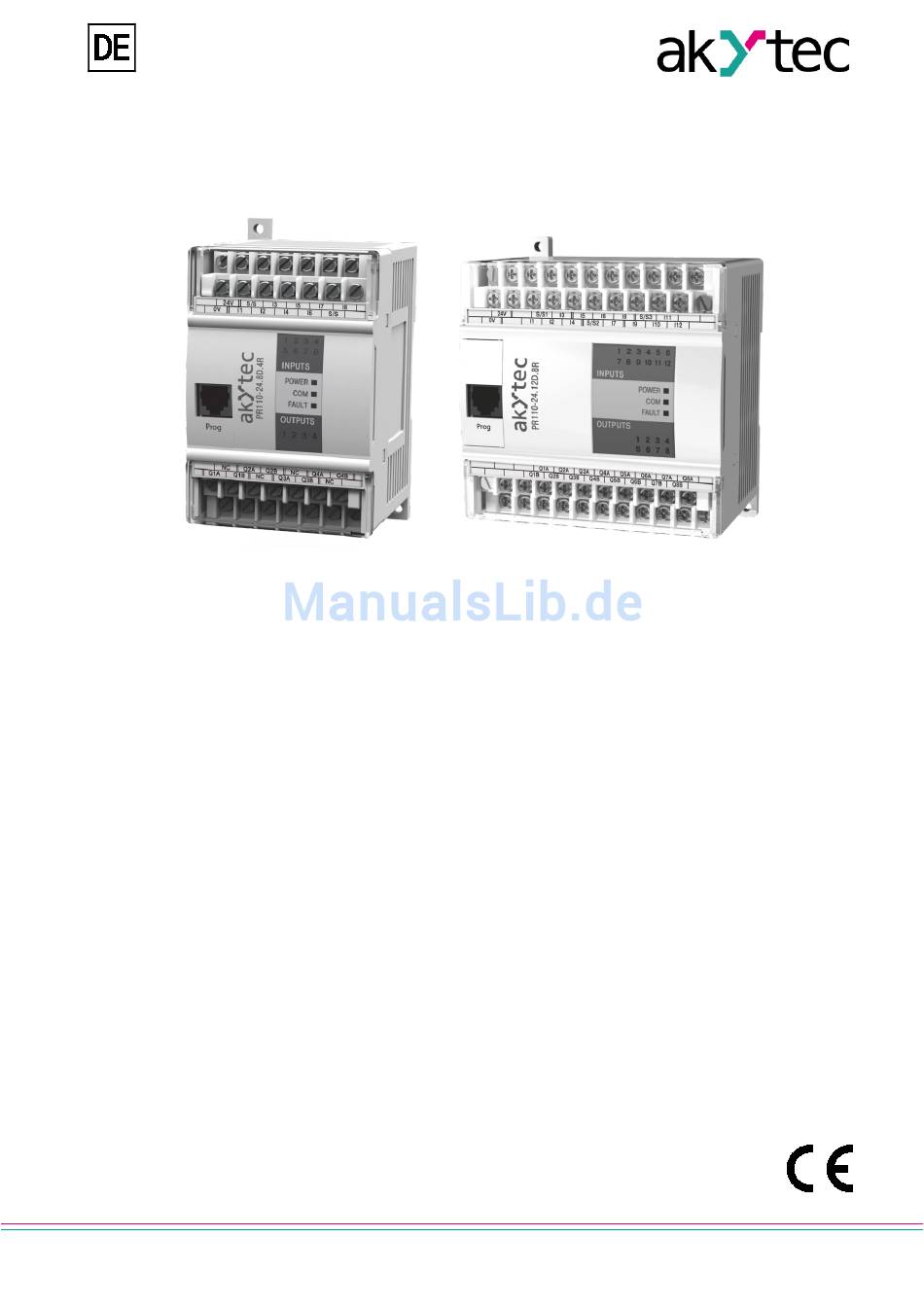

- Seite 1 PR110 Programmierbare Relais Bedienungsanleitung PR110_2016.08_0163_DE © Alle Rechte vorbehalten Technische Änderungen und Druckfehler vorbehalten akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 2: Inhaltsverzeichnis
Transport und Lagerung ..........................18 10 Lieferumfang ..............................19 Anhang A Maßbilder ............................20 Anhang B Anschluss an PC ..........................22 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 3: Beschreibung
Das Relais wird ausschließlich im Slave-Modus betrieben. Als Master können SPSs, PCs mit SCADA-Software oder Bedienterminals eingesetzt werden. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 4: Geräteausführungen
Ausgang – Schnittstelle „PROG“ (RJ12) Anschluss eines Adapters LEDs POWER FAULT Programmier- PROG schnittstelle Abb. 1.1 Frontansicht PR110-24.8D.4R akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 5 Beschreibung LEDs POWER FAULT Programmier- PROG schnittstelle Abb. 1.2 Frontansicht PR110-24.12D.8R Die Maßbilder sind im Anhang A dargestellt. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 6: Technische Daten
Tabelle 2.4 Echtzeituhr (optional) Genauigkeit ±2 s/Tag (25°C) Korrektur -2,75…+5,5 min/Monat Backup min.110 Stunden bei 25°C Ladungszeit der Backup-Batterie 10 Std akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 7: Betriebsbedingungen
Transport und Lagerung -25…+55 °C Relative Luftfeuchtigkeit bis 80% r.F. (bei +25°C, nicht kondensierend) Schutzart IP20 Höhenlage 2000 m über NN akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 8: Sicherheit
Das Gerät darf nicht in explosionsfähiger Umgebung eingesetzt werden. – Das Gerät darf nicht eingesetzt werden in einer Atmosphäre, in der ein chemisch aktiver Stoff vorhanden ist. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 9: Montage
Sie bitte 3.4 „Umgebungsbedingungen“. – Das Relais ist für die selbstständige Konvektionskühlung ausgelegt. Dies ist bei der Auswahl des Installationsortes zu beachten. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 10: Elektrischer Anschluss
Sie der Bedienungsanleitung des Adapters. LEDs POWER FAULT Programmier- PROG schnittstelle Q1B Q2A Q2B Q3A Q3B Q4A Abb. 5.1 Klemmleisten PR110-24.8D.4R akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 11 Elektrischer Anschluss Abb. 5.2 Klemmleisten PR110-24.12D.8R akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 12: Bezeichnung
Minuspol I9..I12 Eingang I10 Eingang I11 Eingang I12 ̶ nicht belegt ̶ nicht belegt ̶ nicht belegt ̶ nicht belegt akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 13: Eingänge
Sensor mit PNP- mit PNP- Ausgang Ausgang 24 V 24 V Abb. 5.4 Anschluss der 3-Draht Sensoren mit PNP-Transistorausgängen akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 14: Ausgänge
KP20 erfolgt direkt über den USB-2.0-Anschluss des PCs. Die Netzwerkparameter der Schnittstelle: Baudrate 9,6 kbit/s Datenbits Parität keine Stoppbits akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 15: Betrieb
0x03, 0x04, 0x06, 0x10 Stunden 0x0402 0x03, 0x04, 0x06, 0x10 0x0403 0x03, 0x04, 0x06, 0x10 Monat 0x0404 0x03, 0x04, 0x06, 0x10 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 16 Die Variablen, mit denen die Werte aus dem Relais ausgelesen werden können, müssen als Netzwerkausgänge deklariert werden. Die Benutzung von Netzwerkvariablen ist in der Online-Hilfe der Programmierumgebung „akYtec ALP“ ausführlich beschrieben. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 17: Aktualisierung Der Firmware
– Spannungsversorgung einschalten – in akYtec ALP den Menüpunkt „Gerät->Firmware aktualisieren“ auswählen – den Anweisungen auf dem Bildschirm folgen akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 18: Wartung
Prüfung der Befestigung des Geräts – Prüfung der Anschlüsse Bei der Wartung sind die Sicherheitshinweise aus dem Abschnitt 3 „Sicherheit“ zu beach- ten. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 19: Transport Und Lagerung
Überprüfen Sie das Gerät auf Transportschäden und auf Vollständigkeit! Melden Sie festgestellte Transportschäden unverzüglich dem Spediteur und akYtec GmbH! akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 20: Lieferumfang
Lieferumfang 10 Lieferumfang – Programmierbares Relais PR110 – Bedienungsanleitung akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 21: Anhang A Maßbilder
Anhang A Maßbilder Abb. A.1 Außenmaße PR110-24.8D.4R (links) und PR110-24.12D.8R (rechts) 87.5 Abb. A.2 Montagemaße PR110-24.8D.4R (links) und PR110-24.12D.8R (rechts) akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 22 Anhang A Maßbilder Abb. A.3 Tauschen der Klemmleisten akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 23: Anhang B Anschluss An Pc
Anhang B Anschluss an PC Anhang B Anschluss an PC Abb. B.1 Anschluss an PC akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
