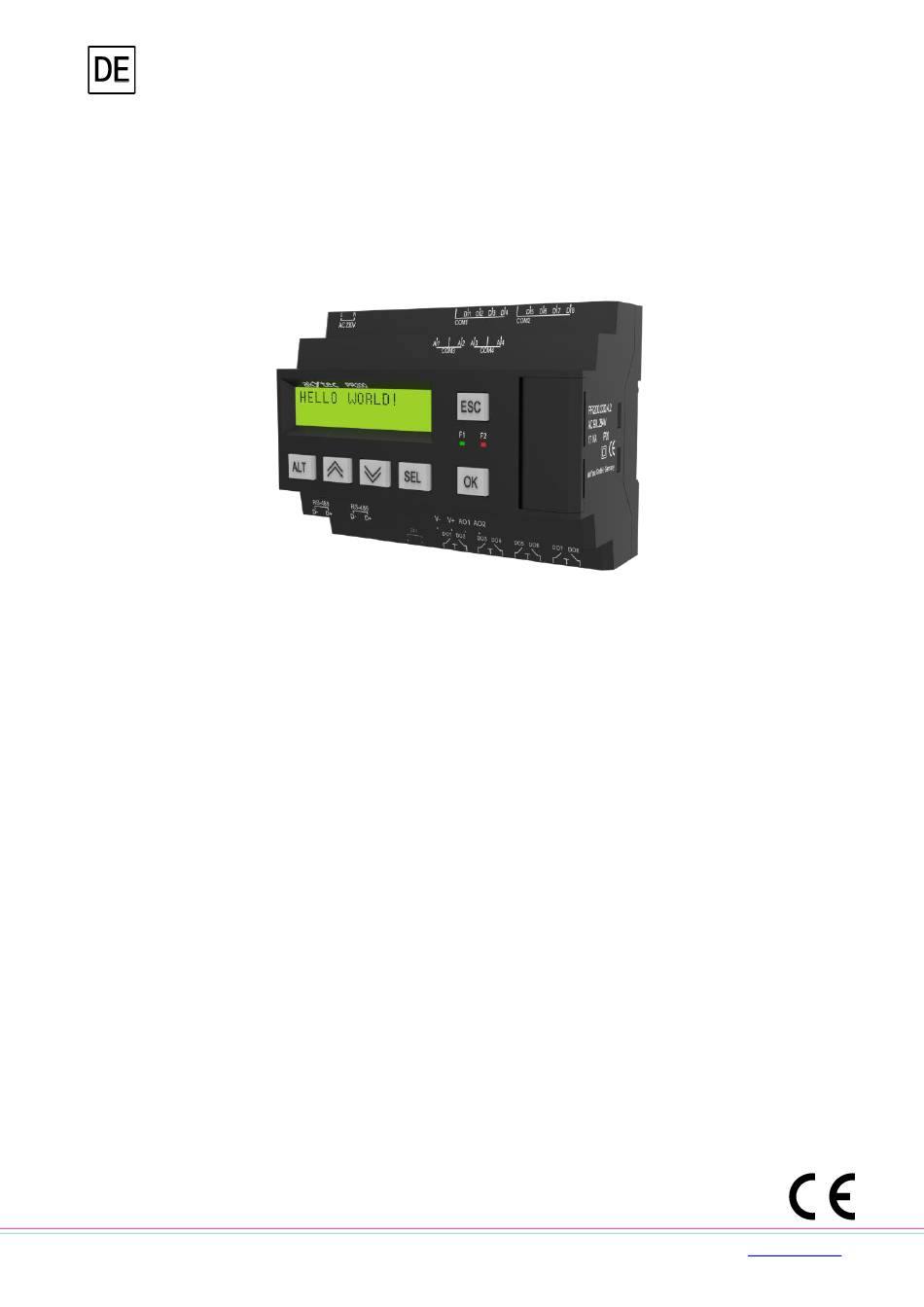

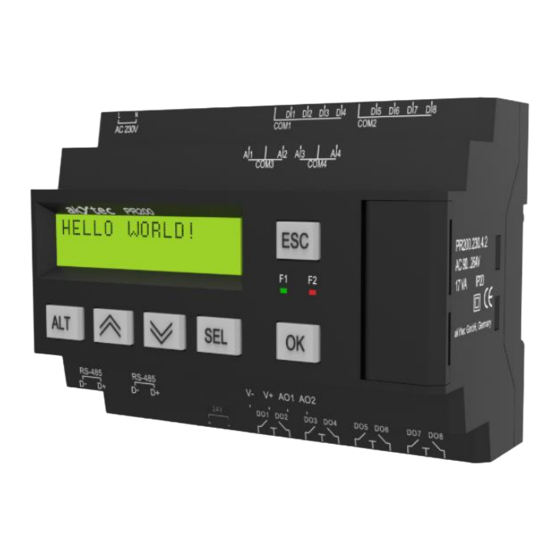

- Seite 1 PR200 Programmierbares Relais Bedienungsanleitung PR200_2020.02_0309_DE © Alle Rechte vorbehalten Technische Änderungen und Druckfehler vorbehalten akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 2: Inhaltsverzeichnis
E.2 Ausgang 4-20 mA ....................39 E.4 Ausgang 0-10 V ....................... 40 Anhang F Batteriewechsel ....................41 Anhang G Schnittstellenkarte installieren ..............43 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 3: Einführung
Das Schlüsselwort HINWEIS weist auf hilfreiche Tipps und Empfehlungen sowie Informati- HINWEIS onen für effizienten und reibungslosen Betrieb hin. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 4: Übersicht
10-poliger Anschluss EXT für Erweiterungsmodule Mini-USB-Anschluss für PC-Verbindung. Mini-USB/USB Verbindungskabel ist im Lie- ferumfang enthalten. Abb. 1.1 Anschluss an PC (offene Schnittstellenabdeckung) akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 5: Bestellschlüssel
– Das Gerät darf nicht eingesetzt werden in einer Atmosphäre, in der ein chemisch ak- tiver Stoff vorhanden ist. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 6: Technische Daten
30 ms Galvanische Trennung in 4er-Gruppen (1-4, 5-8) Prüfspannung zwischen 1780 V Eingangsgruppen Prüfspannung gegen 2830 V andere Schaltkreise akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 7 10 bit Galvanische Trennung 2830 V, individuell 2830 V, Gruppe Tabelle 2.6 Speicher ROM-Speicher 128 kB RAM-Speicher 32 kB akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 8: Betriebsbedingungen
80% r.F. (bei +25°C, nicht kondensierend) Luftfeuchtigkeit Höhenlage, max. 2000 m über NN EMV-Störfestigkeit nach IEC 61000-6-2 EMV-Emission nach IEC 61000-6-4 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 9: Installation
Vor dem Einschalten ist sicher zu stellen, dass das Gerät für min. 30 Minuten bei der HINWEIS vorgesehenen Umgebungstemperatur (-20…55 °C) gelagert wurde. ─ Die Klemmenbelegung ist den Tabellen 3.1, 3.2 zu entnehmen akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 10: Eingänge
Gruppen eine gemeinsame Spannungsversorgung einschließlich der integrierten 24-VDC-Spannungsquelle verwendet werden. 3.4 Analoge Eingänge: a) 4-20 mA, b) 0-10 V, c) 0-4000 Ohm akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 11: Ausgänge
COM2 DI5...DI8 gemeinsame Klemme DI5 Digitaleingang DI6 Digitaleingang DI7 Digitaleingang DI8 Digitaleingang OUT 24V+ 24 VDC integrierte Spannungsversorgung ** akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 12 -24 VDC externe Spannungsversorgung +24 VDC externe Spannungsversorgung АО1 AO1 Analogausgang (0-10 V) АО2 AO1 Analogausgang (0-10 V) akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 13: Schneller Geräteaustausch
tauschen Sie das Gerät aus stecken Sie die abnehmbaren Klemmleisten mit beste- hender Verdrahtung auf das Gerät Abb. 3.8 Schneller Gerä- teaustausch akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 14: Hardwareressourcen
Wählen Sie für den Schnellzugriff einen Eingang im Schaltprogramm und stellen Sie die Parameter über die Property Box (siehe Abb. 4.2) ein. Der Parameter Eingangsmodus muss zuerst eingestellt werden. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 15: Analoger Modus
Die Spannung auf einigen Bauteilen der Leiterplatte kann gefährlich sein. Eine di- rekte Berührung oder das Eindringen eines fremden Körper in das Gehäuse sind zu WARNUNG vermeiden. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 16: Digitaler Modus
Je größer die Zeitkonstante ist, desto höher ist die Dämpfung des Störsignals und desto langsamer die Reaktion auf schnelle Signaländerungen. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 17: Analogausgänge Ao1, Ao2
Byte-Reihenfolge ändern – Umkerung der Byte-Reihenfolge in einem Register ge- mäß der Methode zum Speichern von Variablen im Gerätespeicher akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 18 Um eine markierte Variable zu löschen, klicken Sie das Symbol Abb. 4.7 Slave-Konfiguration im Slave-Modus Abb. 4.8 Master- Konfiguration im Slave-Modus akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 19: Master-Modus
(Abschn. 4.1.1) Für Ausgänge DP = 4 (konstant) 4.3.2 Master-Modus Es darf nur ein Master in einem Modbus-Netzwerk geben. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 20 Die Schreibanforderung wird durch Änderung des Parameterwertes ausgelöst. Optional kann es durch Ändern einer Variablen vom Typ BOOL ausgelöst werden. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 21: Service-Modi
WARNUNG vermeiden. Die Jumper XP2 und XP3 dürfen nicht gleichzeitig aufgesetzt werden, andernfalls ACHTUNG kann das Gerät beschädigt werden. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 22 Firmware-Update erzwungen werden. Weitere Informationen zum Firmware-Update finden Sie in der ALP-Hilfe. Setzen Sie den Jumper XP3, um den DOWN Modus zu aktivieren akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 23: Betrieb
Über das Systemmenü können Sie die wichtigsten Parameter des Geräts ansehen und eine schnelle Konfiguration ohne Verbindung zu ALP durchführen. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 24: Display-Navigation
Wurde ein Parameter im Bearbeitungsmodus geändert, muss er über die Schaltfläche Le- sen im entsprechenden Dialogfenster in das ALP-Projekt übertragen werden. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 25: Menüstruktur
Filter – Entprellungsfilter-Zeitkonstante (0… 255 ms), paarweise angezeigt. Verwenden Sie die Tasten , um zwischen den Paaren zu navigie- ren. Analog akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 26 Dieser Menüpunkt enthält die Informationen zu den am Basisgerät angeschlossenen Erwei- terungsmodulen. Das Element wird ausgeblendet, wenn keine Module angeschlossen sind. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 27: Display-Programmierung
Scrollen der Zeilen in einem Display verwendet die Tasten werden, wenn sie als Sprungbedingung für diesen Display verwendet werden. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 28: Wartung
Das Gerät sollte nur mit einem feuchten Tuch gereinigt werden. Keine Scheuermit- tel oder lösemittelhaltige Reinigungsmittel verwenden. Bei der Wartung sind die ACHTUNG Sicherheitshinweise aus dem Abschnitt ‚Installation‘ zu beachten. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 29: Transport Und Lagerung
Das Gerät könnte beim Transport beschädigt worden sein. Überprüfen Sie das Ge- rät auf Transportschäden und auf Vollständigkeit! HINWEIS Melden Sie festgestellte Transportschäden unverzüglich dem Spediteur und akYtec GmbH! akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 30: Lieferumfang
USB-Stick mit Software und Dokumentation HINWEIS Der Hersteller behält sich das Recht vor, Änderungen am Lieferumfang vorzu- nehmen. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 31: Anhang А Abmessungen
Anhang А. Abmessungen Anhang А. Abmessungen Abb. A.1 Abmessungen ohne Anschlussklemmen akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 32: Anhang B Klemmleisten
Anhang B. Klemmleisten Anhang B. Klemmleisten Abb. B.1 PR200-230.1.2 Abb. B.2 PR200-230.2.2 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 33 Anhang B. Klemmleisten Abb. B.3 PR200-230.4.2 Abb. B.4 PR200-24.1.2 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
- Seite 34 Anhang B. Klemmleisten Abb. B.5 PR200-24.2.2 Abb. B.6 PR200-24.4.2 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 35: Anhang C Galvanische Trennung
Abb. C.1 PR200-230.1.x galvanische Trennung Abb. C.2 PR200-230.2.x galvanische Trennung Abb. C.3 PR200-230.4.x galvanische Trennung Abb. C.4 PR200-24.1.x galvanische Trennung akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 36 Anhang C. Galvanische Trennung Abb. C.5 PR200-24.2.x galvanische Trennung Abb. C.6 PR200-24.4.x galvanische Trennung akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 37: Anhang D Schaltpläne
Anhang D Schaltpläne Abb. D.1 PR200-230.x.x Schaltplan des Digitaleingangs Abb. D.2 PR200-24.x.x Schaltplan des Digitaleingangs Abb. D.3 Schaltplan des Analogeingangs akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 38: Anhang E Kalibrierung
Alle auswählen, werden alle Eingänge nacheinander ka- libriert, deswegen muss das entsprechende Referenz- signal an alle Eingänge angelegt werden. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 39: E.2 Ausgang 4-20 Ma
Geben Sie das Ergebnis in das Eingabefeld ein (Abb. E.5). 10. Klicken Sie Weiter und folgen Sie den Anweisungen. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 40: Ausgang 0-10 V
7. Geben Sie die gemessene Ausgangsspannung in das Eingabefeld ein (Abb. E.5). 8. Klicken Sie Weiter und folgen Sie den Anweisungen akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 41: Anhang F Batteriewechsel
5. Gehen Sie in der umgekehrten Reihenfolge der Demontage vor, um das Gerät wie- der zusammenzubauen. Abb. G.1 Frontgehäuse entfernen Abb. G.2 Obere Leiterplatte entfernen akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 42 Anhang F Batteriewechsel Abb. G.3 Rückseite der oberen Leiterplatte akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 43: Anhang G Schnittstellenkarte Installieren
Sie die Karte an den Montagestiften (Abb. G.1b). 4. Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Abb. G.1 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
