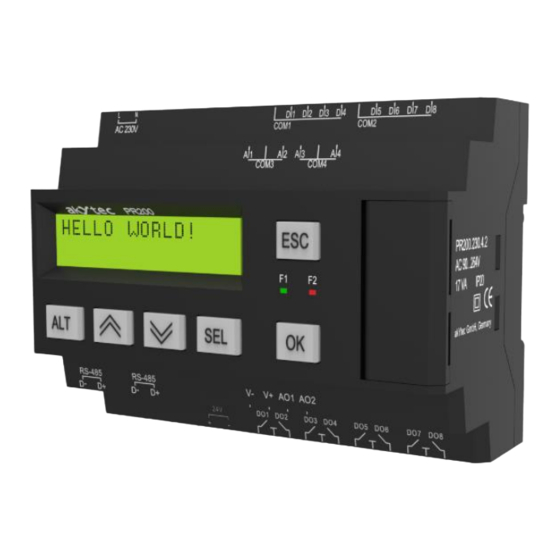

Akytec PR200 Bedienungsanleitung
Programmierbares relais
Vorschau ausblenden
Andere Handbücher für PR200:
- Bedienungsanleitung (48 Seiten) ,
- Kurzanleitung (2 Seiten) ,
- Beispielanleitung (25 Seiten)
Verwandte Anleitungen für Akytec PR200
Inhaltszusammenfassung für Akytec PR200

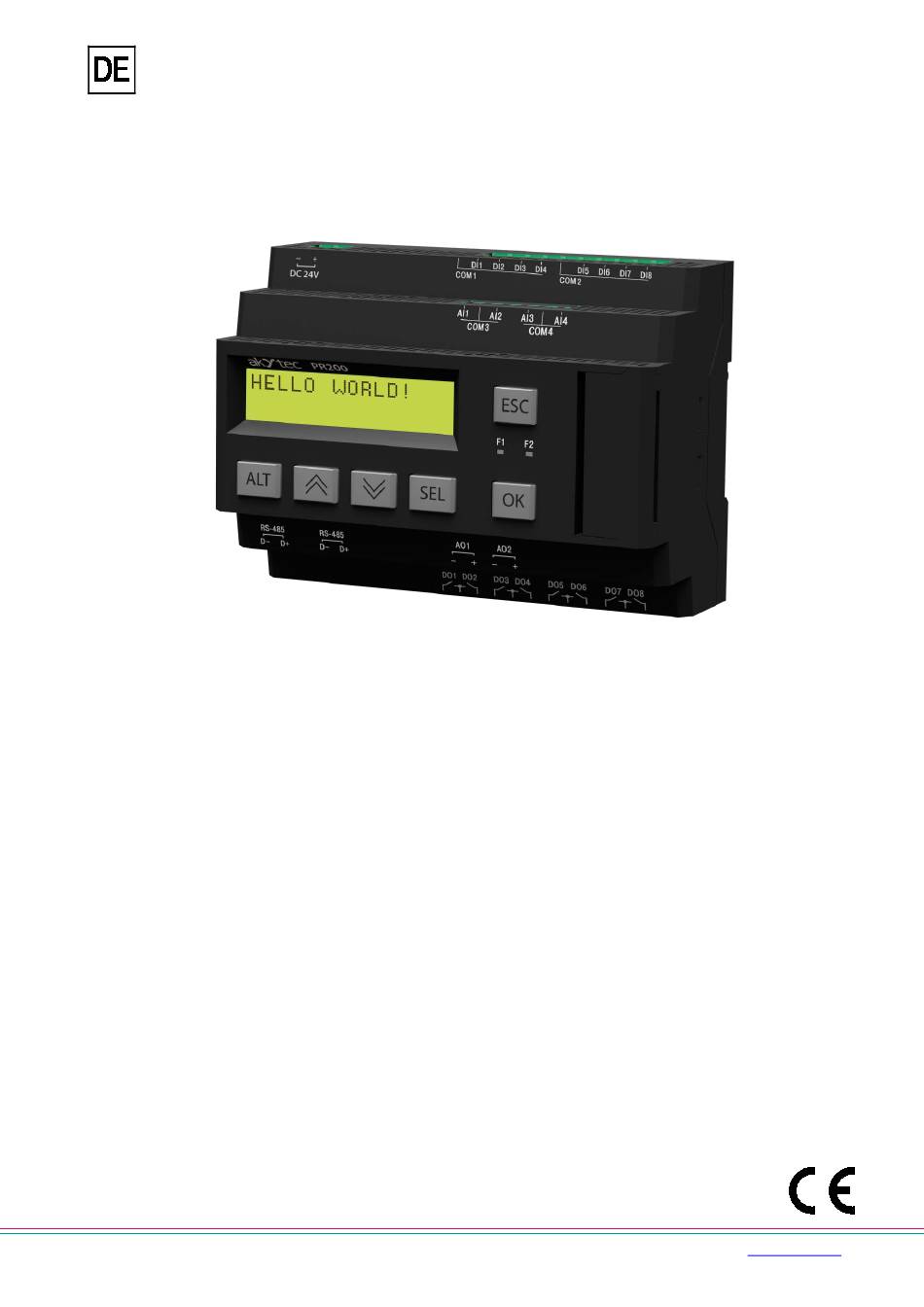

- Seite 1 PR200 Programmierbares Relais Bedienungsanleitung PR200_2019.02_0199_DE © Alle Rechte vorbehalten Technische Änderungen und Druckfehler vorbehalten akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 2: Inhaltsverzeichnis
F.2 Analogeingang ............................40 F.2 Analogausgang 4-20 mA ........................41 Anhang G Batteriewechsel ..........................42 Anhang H Scnittstellenkarte einsetzen ......................44 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 3: Einführung
Anwenderprogramm – Programm, erstellt mit der akYtec ALP-Software Display-Element – Programmelement zur Anzeige von Informationen über das Display akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 4: Übersicht
Eingänge konfiguriert werden. Für weitere Details sehen Sie den Abschnitt 4 ‘Funktionen’ Abb. 1.1 Frontseite PR200 (Abdeckung geöffnet) akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 5: 1.1 Bestellschlüssel
Das Design des Relais ermöglicht es, durch den Einbau von bis zu zwei Schnittstellenkarten, die Anzahl der RS485-Schnittstellen zu erhöhen. Bestellschlüssel für die Schnittstellenkarte: PR-IC485 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 6: Technische Daten
30 ms Galvanische Trennung in 4er-Gruppen (1-4, 5-8) Prüfspannung zwischen 1780 V Eingangsgruppen Prüfspannung gegen 2830 V andere Schaltkreise akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 7 Induktive Last, max. 50 µH Signalumwandlungszeit 100 ms DAC-Auflösung 10 bit Galvanische Trennung 2830 V, individuell 2830 V, Gruppe akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 8: Betriebsbedingungen
80% r.F. (bei +25°C, nicht kondensierend) Schutzart IP20 Höhenlage, max. 2000 m über NN EMC-Störfestigkeit nach IEC 61000-6-2 EMC- Emission nach IEC 61000-6-4 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 9: Sicherheit
Das Gerät darf nicht eingesetzt werden in einer Atmosphäre, in der ein chemisch ak- tiver Stoff vorhanden ist. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 10: Funktionen
Service wenden LED F2 blinkt LOGIC Program Anwenderprogramm beendet Anwenderprogramm über Sys- STOPPED temmenü starten und das Gerät neustarten akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 11: Rs485-Netzwerkschnittstelle
Um eine Variable für die Abfrage zu erstellen, klicken Sie das Icon ‘+’ (siehe Abb. 4.4). Um eine markierte Variable zu löschen, klicken Sie das Icon ‘-’. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 12: Master-Modus
Schnittstelle auf Master ein, klicken Sie mit der rechten Maustaste darauf und fügen ein Sla- ve-Gerät hinzu (Abb. 4.6). Siehe ALP Help für mehr Informationen. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 13 Dezimalpunktstelle und wird als Konfigurationsparameter (siehe 6.1.1) eingestellt. Für die Ausgänge ist dp = 4 festgelegt. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
- Seite 14 Slaves und die Gesamtzahl der Anfragen berücksichtigen. Wenn die Gesamtab- fragezeit länger ist, als die eingestellte Zeit, wird dieser Parameter ignoriert. Abb. 4.5 Master-Konfigurierung im Master-Modus akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 15: Spezielle Modi
Die Jumper XP2 und XP3 dürfen nicht gleichzeitig aufgesetzt werden, andernfalls HINWEIS kann das Gerät beschädigt werden. Abb. 4.5 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 16 Kommunikationsfehler usw.). In diesem Modus kann die Aktualisierung der Firmwa- re erzwungen werden. Für weitere Informationen über die Aktualisierung der Firmware se- hen Sie bitte 'ALP Help'. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 17: System-Menü
Der nächste editierbare Parameter wird angezeigt. Bei der nächsten Aktivierung des Editiermodus wird der letzte geänderte Parameter ange- zeigt. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 18: Menüinhalt
Zustand, 1 für ON-Zustand. Das erste Bit in der Bitmaske entspricht dem Eingang 1. Benutzen Sie den Menüpfad Inputs>Digital>Filter um die Zeitkonstante für den De- bouncing-Filter im Bereich 0...255 ms einzustellen. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 19 • Address • Polling cycle (ms) • Time-out (ms) • Retries, max. Time between frames (siehe 4.5 ‘Master-Modus’) akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
- Seite 20 Module angeschlossen sind, ist der Menüpunkt ausgeblendet. Abb. 5.2 Anschluss des Erweiterungsmoduls Passwort Passwort kann eingestellt oder geändert werden. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 21: Konfigurierung
Messwert als eine Ganzzahl über Modbus übermittelt werden soll. Nur digitaler Modus Logische 0 – Spannung 0…10 V Logische 1 – Spannung 0…10 V akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 22: Analoger Modus
а Abb. 6.3 Jumperpositionen für die Eingangskonfiguration a) 0-10 V, b) 4-20 mA, c) Digitaler Modus, d) 0-4000 Ohm akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 23 Je größer die Zeitkonstante ist, desto höher ist die Dämpfung von Störsignalen und desto langsamer ist die Reaktion auf die Istwertänderungen. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 24: Analogausgänge Ao1, Ao2
Wert von 1,546745 wird als 1,547 (abgerundet) dargestellt. Wenn der Wert auf 110,478696 geändert wurde, wird er als 110,5 dargestellt. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 25: Montage Und Anschluss
Wenn die Versorgungsspannung kleiner als 19 V DC ist, könnte das Gerät nicht richtig funktionieren, wird aber auch nicht beschädigt. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 26 Gruppe anzuschliessen. Eine Spannungsversorgung kann für beide Ein- gangsgruppen verwendet werden. Die integrierte Spannungsquelle (24 V DC) kann für alle Eingänge verwendet werden. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 27: Anschluss Der Analogen Eingänge: A) 4-20 Ma, B) 0-10 V, C) 0-4000 Ohm
, muss ein zusätzlichen Widerstand R zur Strombegrenzung eingesetzt werden. Der Widerstand R kann aus der Formel ermittelt werden: akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 28 Kontakt DO1...DO2 Digitalausgang DO2 Digitalausgang DO3 gemeinsamer Kontakt DO3...DO4 Digitalausgang DO4 Digitalausgang DO5 gemeinsamer Kontakt DO5...DO6 Digitalausgang DO6 Digitalausgang DO7 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 29: Schneller Geräteaustausch
− tauschen Sie das PR200 aus − schliessen Sie die abnehmbaren Teile mit bestehender Verdrahtung an das Gerät an Abb. 7.9 Schneller Geräteaustausch akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 30: Wartung
Folgen der Verwendung ungeeigneter Ersatzteile könnten Sachschäden sein. ► HINWEIS Ersatzteile müssen den technischen Anforderungen des Geräteherstellers entspre- chen! Verwenden Sie nur Original-Ersatzteile vom Hersteller! akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 31: Transport Und Lagerung
Das Gerät könnte beim Transport beschädigt worden sein. Überprüfen Sie das Ge- ► rät auf Transportschäden und auf Vollständigkeit! HINWEIS Melden Sie festgestellte Transportschäden unverzüglich dem Spediteur und akYtec GmbH! akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 32: Lieferumfang
− Kurzanleitung − USB-Kabel − Klemmenleisten (Set) − Mechanische Kodierung (Set) `` 1 − USB-Stick mit Software und Dokumentation akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 33: Anhang А. Abmessungen
Anhang А. Abmessungen Anhang А. Abmessungen Abb. A.1 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 34: Anhang B. Klemmleisten
Anhang B. Klemmenleisten Anhang B. Klemmenleisten Abb. B.1 PR200-230.1.2 Abb. B.2 PR200-230.2.2 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 35 Anhang B. Klemmenleisten Abb. B.3 PR200-230.4.2 Abb. B.4 PR200-24.1.2 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
- Seite 36 Anhang B. Klemmenleisten Abb. B.5 PR200-24.2.2 Abb. B.6 PR200-24.4.2 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 37: Anhang C. Galvanische Trennung
Abb. C.1 Galvanische Trennung PR200-230.1 Abb. C.2 Galvanische Trennung PR200-230.2 Abb. C.3 Galvanische Trennung PR200-230.4 Abb. C.4 Galvanische Trennung PR200-24.1 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 38 Anhang C. Galvanische Trennung Abb. C.5 Galvanische Trennung PR200-24.2 Abb. C.6 Galvanische Trennung PR200-24.4 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 39: Anhang D Schaltpläne
Anhang D Schaltpläne Abb. D.1 Schaltplan des Digitaleingangs PR200-230 Abb. D.2 Schaltplan des Digitaleingangs PR200-24 Abb. D.3 Schaltplan des Analogeingangs akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 40: Anhang E Anschluss An Pc
Anhang E Anschluss an PC Anhang E Anschluss an PC Abb. E.1 Anschluss an PC akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 41: Anhang F Kalibrierung
Demnach ist es erforderlich, die entsprechenden Kurvenpunkte für alle Eingänge auf einmal festzulegen. 5. Klicken Sie 'Weiter' und folgen Sie den Anweisungen. Abb. F.2 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 42: F.2 Analogausgang 4-20 Ma
7. Der Ausgangsstrom wird aus der gemessenen Aus- gangsspannung berechnet und in das Eingabefeld ein- gegeben. Abb. F.4 Abb. F.5 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 43: Anhang G Batteriewechsel
5. Gehen Sie in der umgekehrten Reihenfolge der Demontage vor, um das Gerät wie- der zusammenzubauen. Abb. G.1 Frontgehäuse entfernen Abb. G.2 Obere Leiterplatte entfernen akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 44 Anhang G Batteriewechsel Abb. G.3 Rückseite der oberen Leiterplatte akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 45: Anhang H Scnittstellenkarte Einsetzen
Karte auf dem Befestigungsstift (Abb. H.1b). 4. Gehen Sie in der umgekehrten Reihenfolge der Demontage vor, um das Gerät wie- der zusammenzubauen. Abb. H.1 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
