Nilfisk MC 9P Bedienungsanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

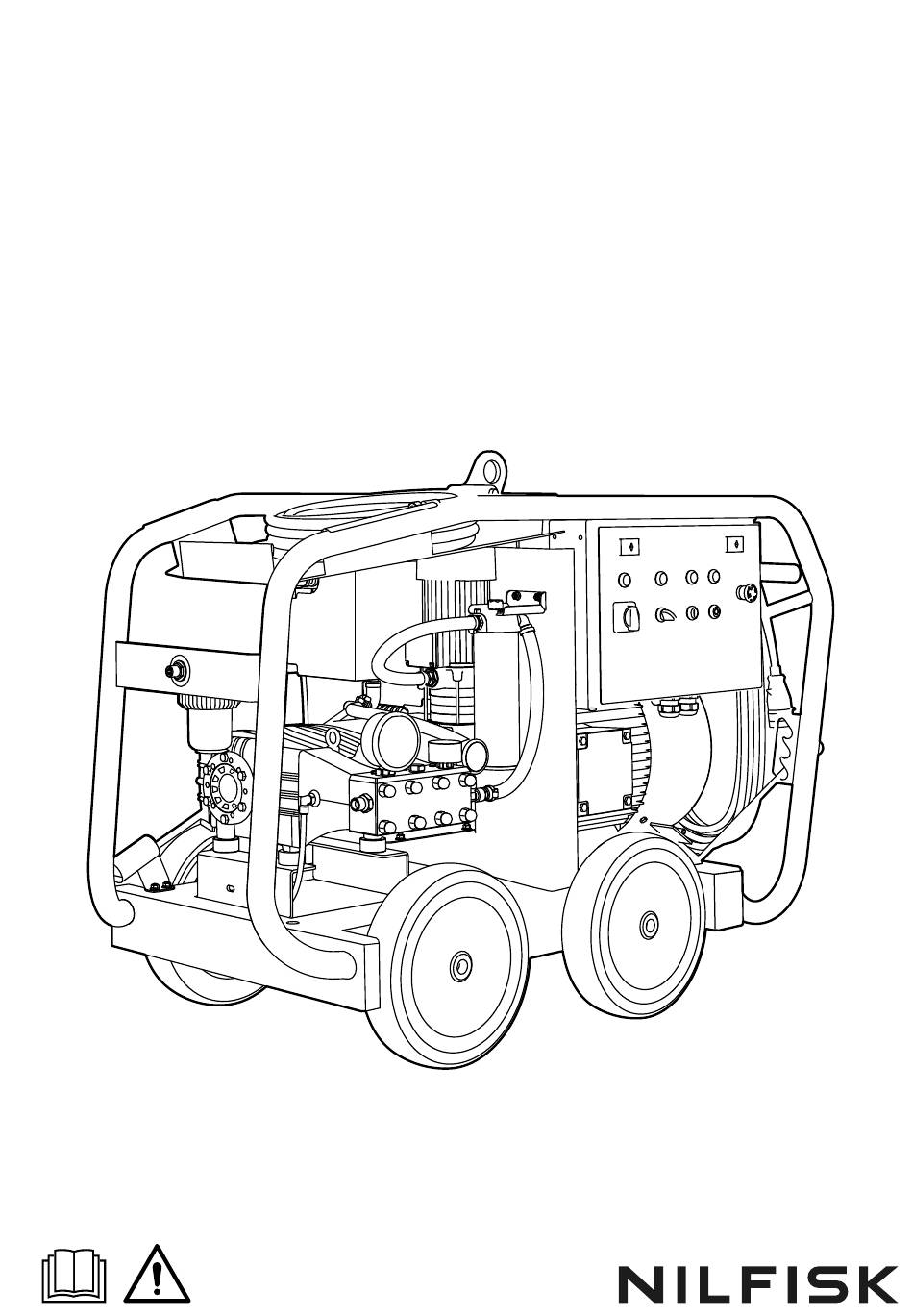

INSTRUCTIONS FOR USE
MC 9P & MC 10P

Werbung

loading

Verwandte Anleitungen für Nilfisk MC 9P

Inhaltszusammenfassung für Nilfisk MC 9P

  • Seite 1 INSTRUCTIONS FOR USE MC 9P & MC 10P...
  • Seite 2 107144027 A (12. 2022)
  • Seite 3 MC 9P 350...
  • Seite 4 MC 9P 500...
  • Seite 5 MC 10P 500...
  • Seite 6 MC 10P 800/1100...
  • Seite 7 MC 10P 500...
  • Seite 10 Ø 50 m m Ø 5 0 m m Ø 40 m m Ø 4 0 m m...
  • Seite 13 MC 9P 350/500 MC 10P 500 MC 10P 800/1100...
  • Seite 14 MC 9P 350 MC 9P 500 MC 10P 500...
  • Seite 16 10° 10° E: a)
  • Seite 17 E: a) E: b) MC 9P MC 10P MC 9P 350...
  • Seite 18 MC 9P 500 MC 10P 500 MC 10P 800 MC 10P 1100...
  • Seite 19 MC 9P 350 MC 9P 500 MC 10P 500 MC 10P 800 MC 10P 1100...
  • Seite 20 MC 9P 350 MC 9P 500 MC 10P 500 MC 10P 800 MC 10P 1100...
  • Seite 21 MC 9P MC 10P 500 MC 10P 800 MC 10P 1100 MC 9P MC 10P 800 MC 10P 500 MC 10P 1100...
  • Seite 22 MC 9P MC 10P 800 MC 10P 500 MC 10P 1100 MC 9P MC 10P 500 MC 10P 800 MC 10P 1100...
  • Seite 23 MC 9P MC 10P 500 MC 10P 800 MC 10P 1100 MC 9P MC 10P 500...
  • Seite 24 MC 10P 800 MC 10P 1100 MC 9P MC 10P 500 MC 10P 800 MC 10P 1100...
  • Seite 26 E: b) 2-7 bar...
  • Seite 29 MC 9P MC 10P 500...
  • Seite 30 MC 10P 800 MC 10P 1100...
  • Seite 32 MC 10P 800 MC 9P MC 10P 1100 MC 10P 500 E: b) E: b) MC 9P...
  • Seite 33 MC 10P MC 9P MC 9P MC 10P 500 MC 10P 500 MC 9P MC 10P 800 MC 10P 500 MC 10P 1100...
  • Seite 34 MC 10P 800 MC 10P 800 MC 10P 1100 MC 10P 1100 MC 9P MC 10P 800 MC 10P 1100 MC 10P MC 9P 350 E: a)
  • Seite 35 MC 9P 500 MC 10P 500 E: a) E: a) MC 9P MC 10P 800 MC 10P 1100 E: a) MC 9P MC 9P...
  • Seite 36 MC 9P MC 9P MC 10P MC 10P MC 10P MC 10P...
  • Seite 37 MC 10P MC 9P 350 MC 10P 500 MC 9P 500 MC 9P MC 9P MC 10P 500 MC 10P 500...
  • Seite 38 MC 9P 350 MC 9P 500 MC 10P 500 MC 9P MC 10P 500 MC 9P MC 9P MC 10P 500...
  • Seite 39 MC 10P 500 MC 9P MC 9P MC 10P 500 MC 10P 800 MC 10P 500 MC 10P 1100...
  • Seite 40 MC 10P 800 MC 10P 800 MC 10P 1100 MC 10P 1100 MC 10P 800 MC 10P 800 MC 10P 1100 MC 10P 1100 MC 10P 800 MC 10P 800 MC 10P 1100 MC 10P 1100...
  • Seite 41 MC 10P 800 MC 10P 800 MC 10P 1100 MC 10P 1100 MC 10P MC 10P...
