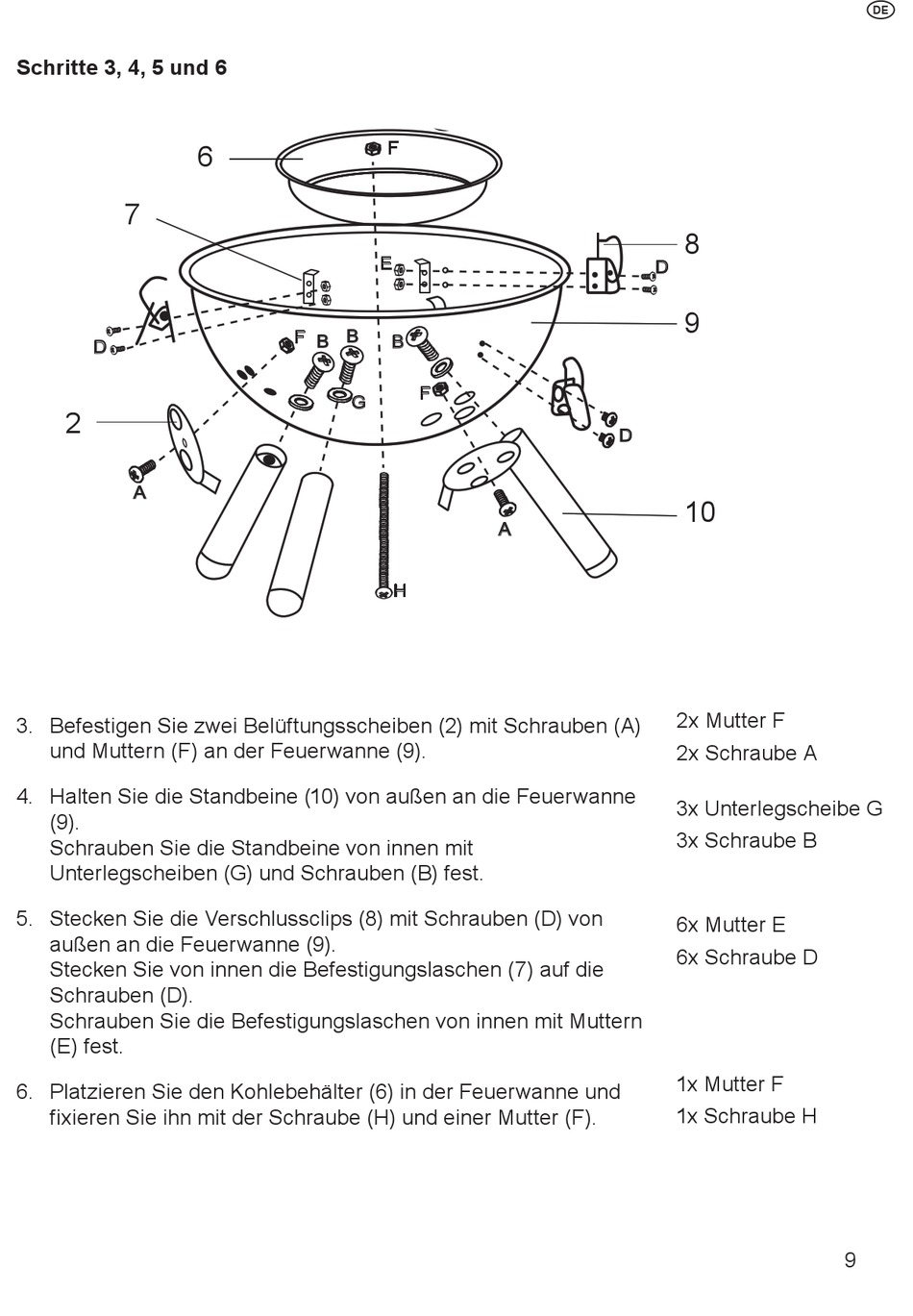

tepro CRYSTAL Bedienungsanleitung Seite 9

Schritte 3, 4, 5 und 6
7
D
2
A
3. Befestigen Sie zwei Belüftungsscheiben (2) mit Schrauben (A)
und Muttern (F) an der Feuerwanne (9).
4. Halten Sie die Standbeine (10) von außen an die Feuerwanne
(9).
Schrauben Sie die Standbeine von innen mit
Unterlegscheiben (G) und Schrauben (B) fest.
5. Stecken Sie die Verschlussclips (8) mit Schrauben (D) von
außen an die Feuerwanne (9).
Stecken Sie von innen die Befestigungslaschen (7) auf die
Schrauben (D).
Schrauben Sie die Befestigungslaschen von innen mit Muttern
(E) fest.
6. Platzieren Sie den Kohlebehälter (6) in der Feuerwanne und
fixieren Sie ihn mit der Schraube (H) und einer Mutter (F).
6
F B B
G
F
E
B
F
A
H
Parts:
A - 3pcs M5 x 10 Screw
B - 3pcs M6 x 15 Screw
C - 2pcs M6 Nut
D - 6pcs M3 x 10 Screw
E - 6pcs M3 Nut
F - 4pcs M5 Nut
G - 5pcs Washer
H - 1pc M5 x 60 Screw
8
D
9
D
10
2x Mutter F
2x Schraube A
3x Unterlegscheibe G
3x Schraube B
6x Mutter E
6x Schraube D
1x Mutter F
1x Schraube H
{
