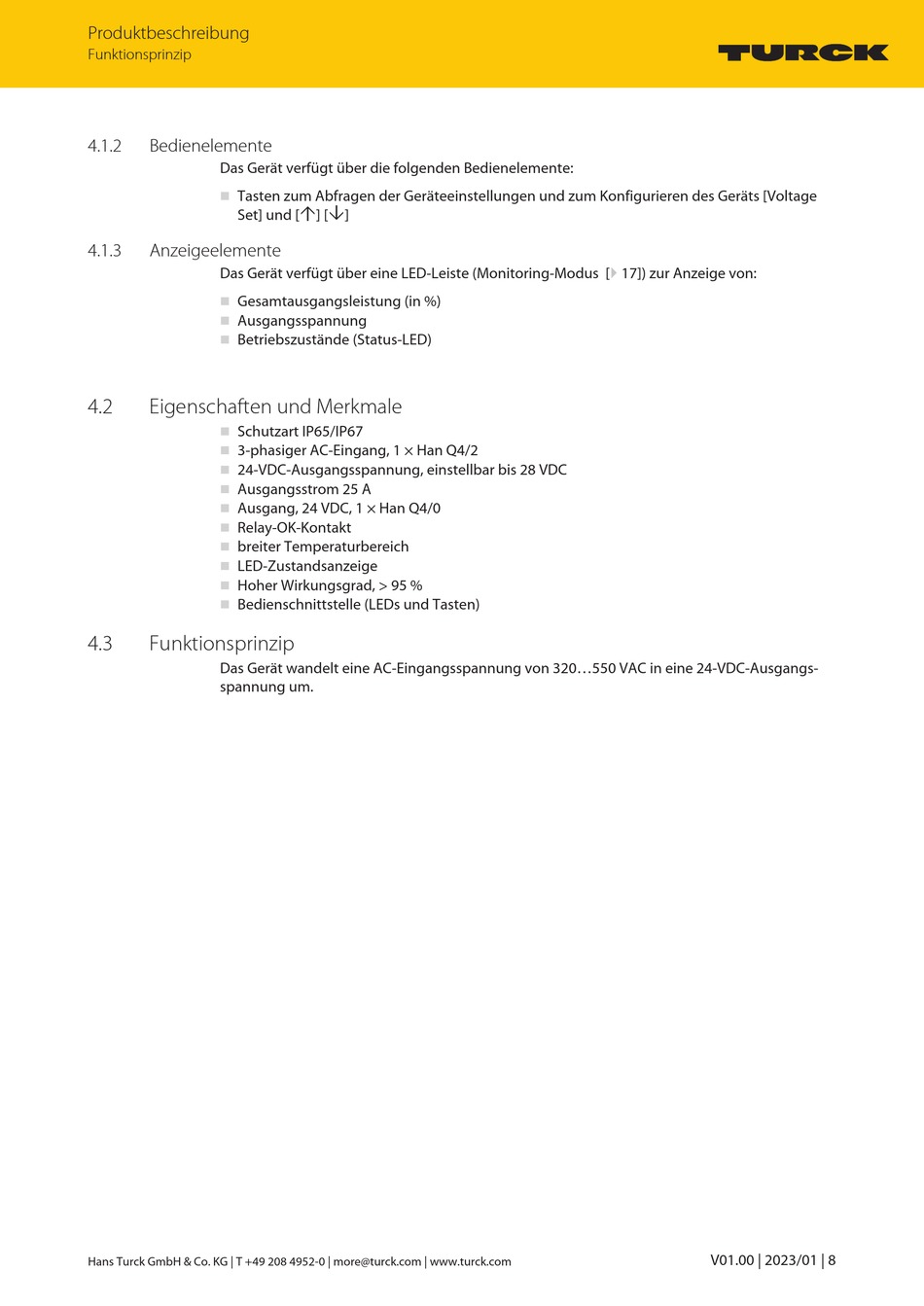

Produktbeschreibung
Funktionsprinzip
4.1.2
Bedienelemente
Das Gerät verfügt über die folgenden Bedienelemente:
Tasten zum Abfragen der Geräteeinstellungen und zum Konfigurieren des Geräts [Voltage
n
Set] und [
4.1.3
Anzeigeelemente
Das Gerät verfügt über eine LED-Leiste (Monitoring-Modus [} 17]) zur Anzeige von:
Gesamtausgangsleistung (in %)
n
n
Ausgangsspannung
Betriebszustände (Status-LED)
n
4.2
Eigenschaften und Merkmale
Schutzart IP65/IP67
n
3-phasiger AC-Eingang, 1 × Han Q4/2
n
24-VDC-Ausgangsspannung, einstellbar bis 28 VDC
n
Ausgangsstrom 25 A
n
Ausgang, 24 VDC, 1 × Han Q4/0
n
n
Relay-OK-Kontakt
breiter Temperaturbereich
n
LED-Zustandsanzeige
n
Hoher Wirkungsgrad, > 95 %
n
Bedienschnittstelle (LEDs und Tasten)
n
4.3
Funktionsprinzip
Das Gerät wandelt eine AC-Eingangsspannung von 320...550 VAC in eine 24-VDC-Ausgangs-
spannung um.
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
Ó
Ô
] [
]
V01.00 | 2023/01 | 8
