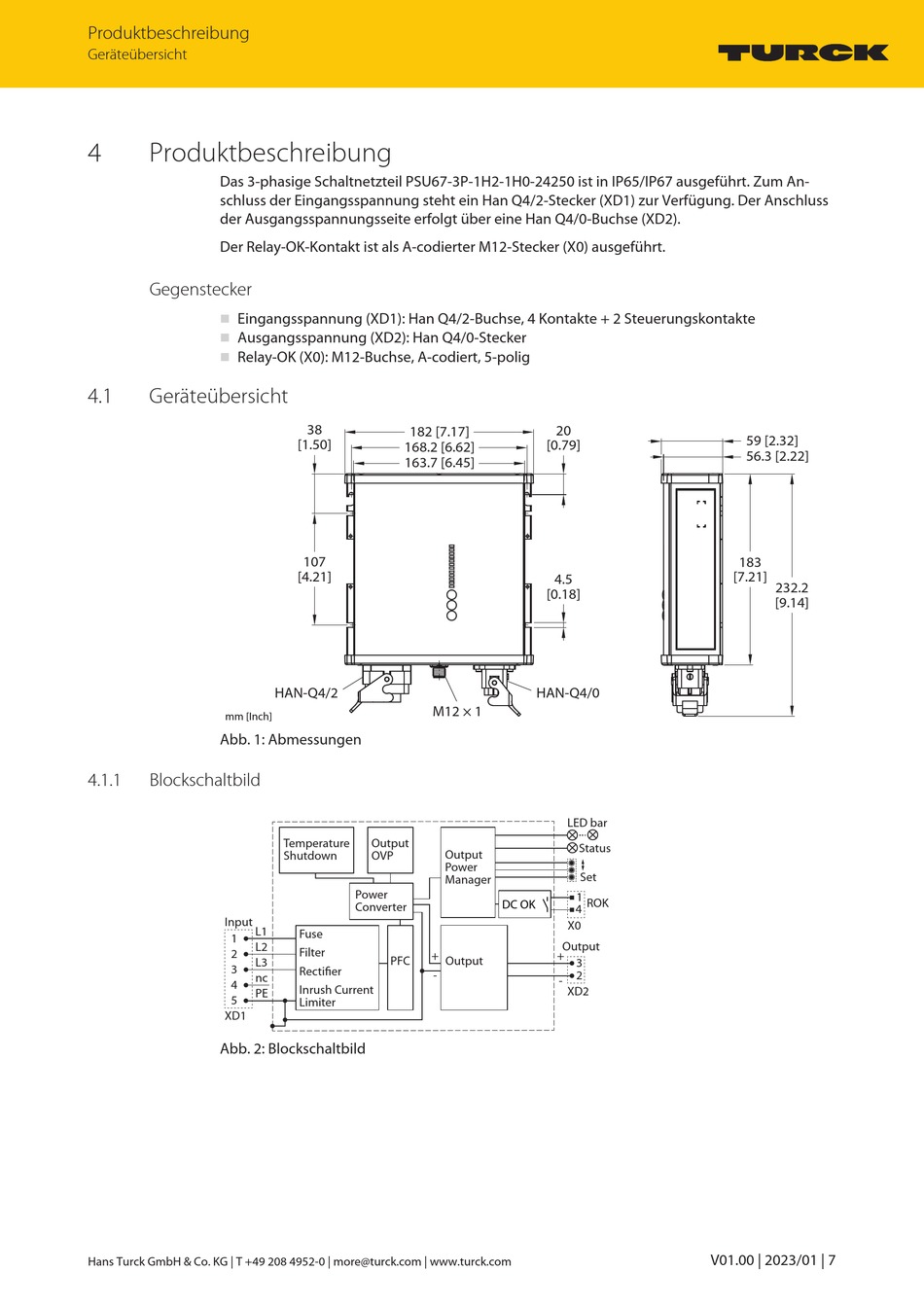

Produktbeschreibung; Geräteübersicht; Blockschaltbild - turck PSU67-3P-1H2-1H0-24250 Betriebsanleitung

Produktbeschreibung

Geräteübersicht
4 Produktbeschreibung
Das 3-phasige Schaltnetzteil PSU67-3P-1H2-1H0-24250 ist in IP65/IP67 ausgeführt. Zum An-
schluss der Eingangsspannung steht ein Han Q4/2-Stecker (XD1) zur Verfügung. Der Anschluss
der Ausgangsspannungsseite erfolgt über eine Han Q4/0-Buchse (XD2).
Der Relay-OK-Kontakt ist als A-codierter M12-Stecker (X0) ausgeführt.
Gegenstecker
Eingangsspannung (XD1): Han Q4/2-Buchse, 4 Kontakte + 2 Steuerungskontakte
n
Ausgangsspannung (XD2): Han Q4/0-Stecker
n
Relay-OK (X0): M12-Buchse, A-codiert, 5-polig
n
4.1 Geräteübersicht
mm [Inch]
Abb. 1: Abmessungen
4.1.1

Blockschaltbild

Input
L1
1
L2
2
L3
3
nc
4
PE
5
XD1
Abb. 2: Blockschaltbild
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
38
182 [7.17]
[1.50]
168.2 [6.62]
163.7 [6.45]
107
[4.21]
HAN-Q4/2
M12 × 1
Temperature Output
Output
Shutdown OVP
Power
Manager
Power
Converter
Fuse
Filter
+
PFC Output
Rectifier
-
Inrush Current
Limiter
20
[0.79]
4.5
[0.18]
HAN-Q4/0
LED bar
Status
Set
1
ROK
DC OK
4
X0
Output
+
3
2
-
XD2
59 [2.32]
56.3 [2.22]
183
[7.21]
232.2
[9.14]
