Wirkungsgrad und Leistungsverluste

13.3 Wirkungsgrad und Leistungsverluste
Wirkungsgrad
Leistungsverluste
Efficiency/%
96
95
94
93
92
91
0

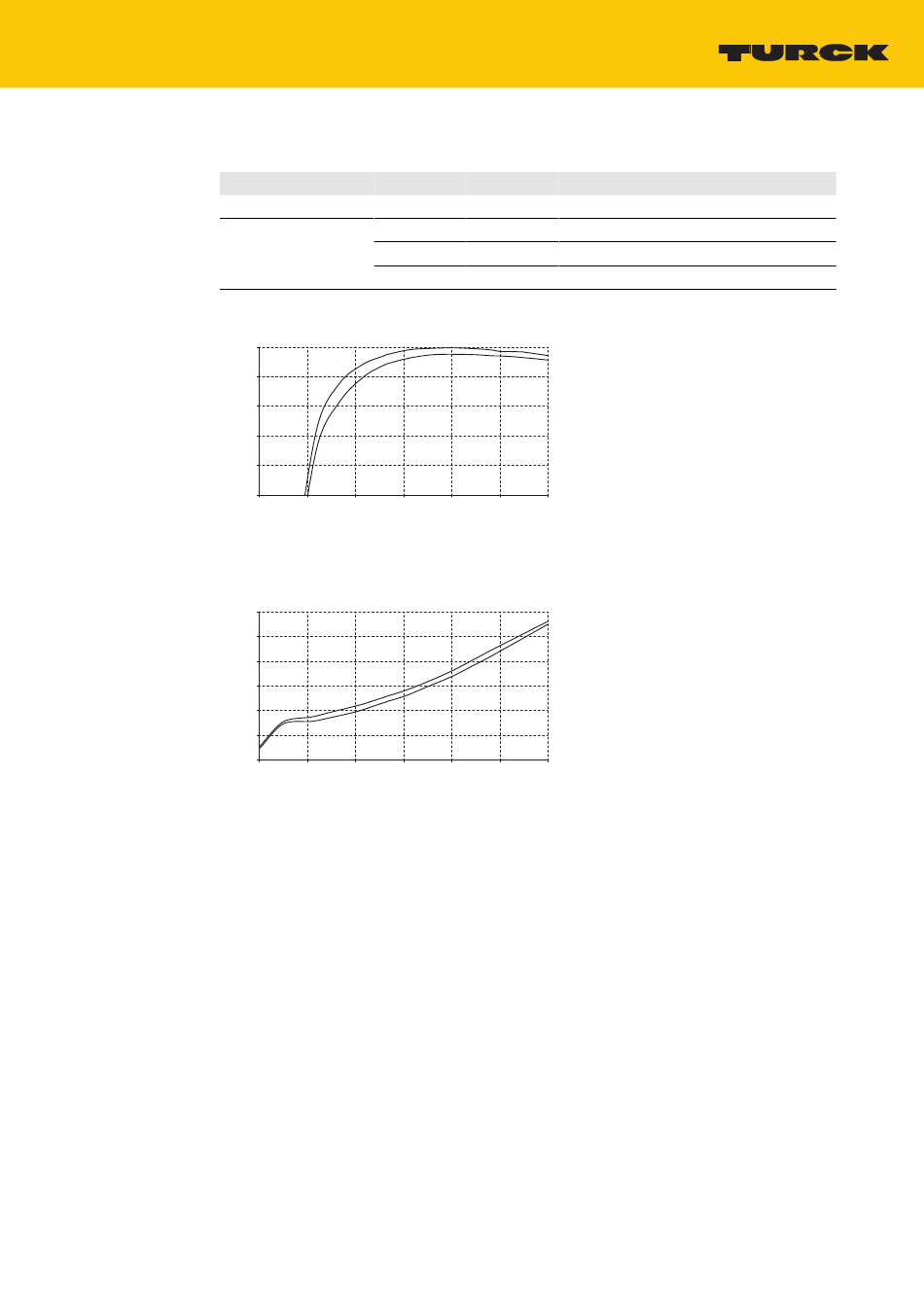

Abb. 20: Wirkungsgrad vs. Ausgangsleistung bei 24 VDC (typ.)
Power Losses/W
30
25
20
15
10
5
0
0
Abb. 21: Leistungsverluste vs. Ausgangsleistung bei 24 VDC (typ.)
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
3 AC, 400 V 3 AC, 480 V
typ. 95,8 % typ. 95,6 %
typ. 2,5 W typ. 2,5 W
typ. 12 W typ. 13 W
typ. 22 W typ. 23 W
100 200 300 400
100 200 300 400
bei 24 VDC, 500 W
bei 24 VDC, 0 W (ohne Last)
bei 24 VDC, 250 W (halbe Last)
bei 24 VDC, 500 W (Volllast)
3 × 400 VAC
3 × 480 VAC
500 600 P /W
Out
3 × 480 VAC
3 × 400 VAC
500 600 P /W
Out
