Technische Daten

DC-Ausgang

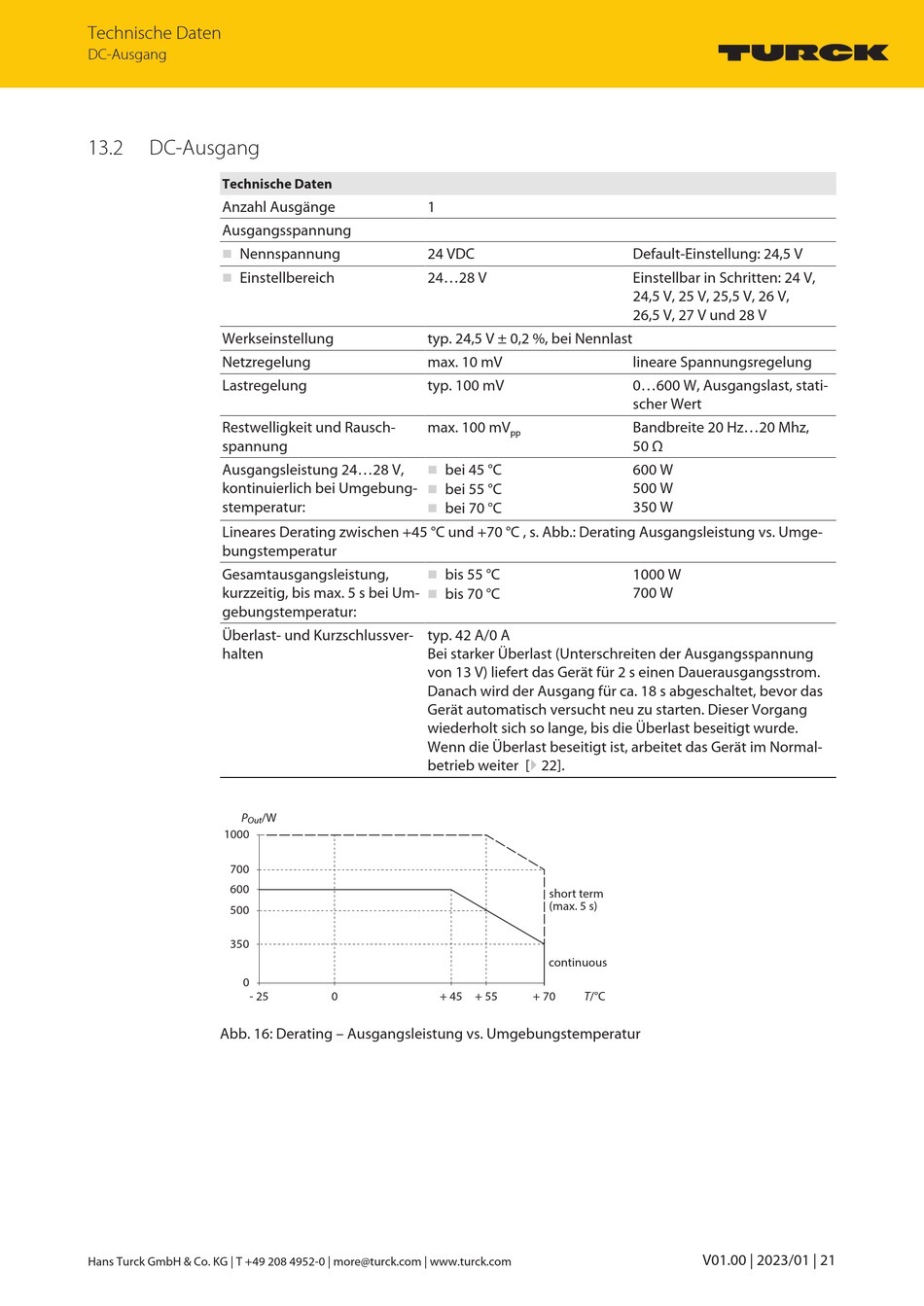

13.2 DC-Ausgang
Technische Daten
Anzahl Ausgänge
Ausgangsspannung
Nennspannung
n
Einstellbereich
n
Werkseinstellung
Netzregelung
Lastregelung
Restwelligkeit und Rausch-
spannung
Ausgangsleistung 24...28 V,
kontinuierlich bei Umgebung-
stemperatur:
Lineares Derating zwischen +45 °C und +70 °C , s. Abb.: Derating Ausgangsleistung vs. Umge-
bungstemperatur
Gesamtausgangsleistung,
kurzzeitig, bis max. 5 s bei Um-
gebungstemperatur:
Überlast- und Kurzschlussver-
halten
P /W
Out
1000
700
600
500
350
0
- 25
Abb. 16: Derating – Ausgangsleistung vs. Umgebungstemperatur
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
1
24 VDC
24...28 V
typ. 24,5 V ± 0,2 %, bei Nennlast
max. 10 mV
typ. 100 mV
max. 100 mV
bei 45 °C
n
bei 55 °C
n
bei 70 °C
n
bis 55 °C
n
bis 70 °C
n
typ. 42 A/0 A
Bei starker Überlast (Unterschreiten der Ausgangsspannung
von 13 V) liefert das Gerät für 2 s einen Dauerausgangsstrom.
Danach wird der Ausgang für ca. 18 s abgeschaltet, bevor das
Gerät automatisch versucht neu zu starten. Dieser Vorgang
wiederholt sich so lange, bis die Überlast beseitigt wurde.
Wenn die Überlast beseitigt ist, arbeitet das Gerät im Normal-
betrieb weiter [} 22].
0 + 45 + 55
Default-Einstellung: 24,5 V
Einstellbar in Schritten: 24 V,
24,5 V, 25 V, 25,5 V, 26 V,
26,5 V, 27 V und 28 V
lineare Spannungsregelung
0...600 W, Ausgangslast, stati-
scher Wert
Bandbreite 20 Hz...20 Mhz,
pp
50 Ω
600 W
500 W
350 W
1000 W
700 W
short term
(max. 5 s)
continuous
+ 70 T/°C
V01.00 | 2023/01 | 21
