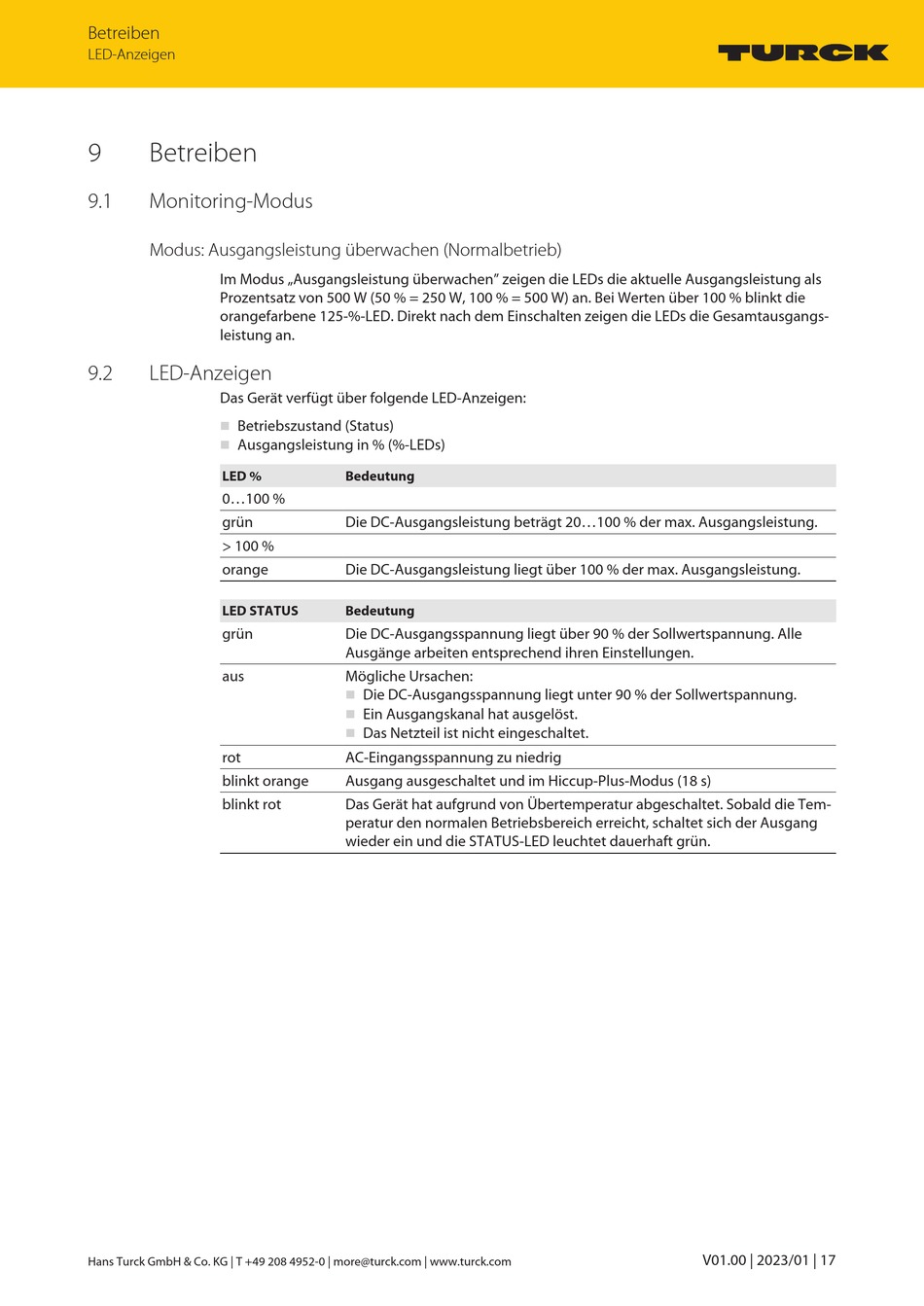

Betreiben; Monitoring-Modus; Led-Anzeigen - turck PSU67-3P-1H2-1H0-24250 Betriebsanleitung

Betreiben

LED-Anzeigen

9 Betreiben
9.1

Monitoring-Modus

Modus: Ausgangsleistung überwachen (Normalbetrieb)
Im Modus „Ausgangsleistung überwachen" zeigen die LEDs die aktuelle Ausgangsleistung als
Prozentsatz von 500 W (50 % = 250 W, 100 % = 500 W) an. Bei Werten über 100 % blinkt die
orangefarbene 125-%-LED. Direkt nach dem Einschalten zeigen die LEDs die Gesamtausgangs-
leistung an.
9.2 LED-Anzeigen
Das Gerät verfügt über folgende LED-Anzeigen:
Betriebszustand (Status)
n
Ausgangsleistung in % (%-LEDs)
n
LED %
0...100 %
grün
> 100 %
orange
LED STATUS
grün
aus
rot
blinkt orange
blinkt rot
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
Bedeutung
Die DC-Ausgangsleistung beträgt 20...100 % der max. Ausgangsleistung.
Die DC-Ausgangsleistung liegt über 100 % der max. Ausgangsleistung.
Bedeutung
Die DC-Ausgangsspannung liegt über 90 % der Sollwertspannung. Alle
Ausgänge arbeiten entsprechend ihren Einstellungen.
Mögliche Ursachen:
Die DC-Ausgangsspannung liegt unter 90 % der Sollwertspannung.
n
Ein Ausgangskanal hat ausgelöst.
n
Das Netzteil ist nicht eingeschaltet.
n
AC-Eingangsspannung zu niedrig
Ausgang ausgeschaltet und im Hiccup-Plus-Modus (18 s)
Das Gerät hat aufgrund von Übertemperatur abgeschaltet. Sobald die Tem-
peratur den normalen Betriebsbereich erreicht, schaltet sich der Ausgang
wieder ein und die STATUS-LED leuchtet dauerhaft grün.
V01.00 | 2023/01 | 17
