Bedienungsübersicht - Aer Basscube Bedienungsanleitung

Basscube

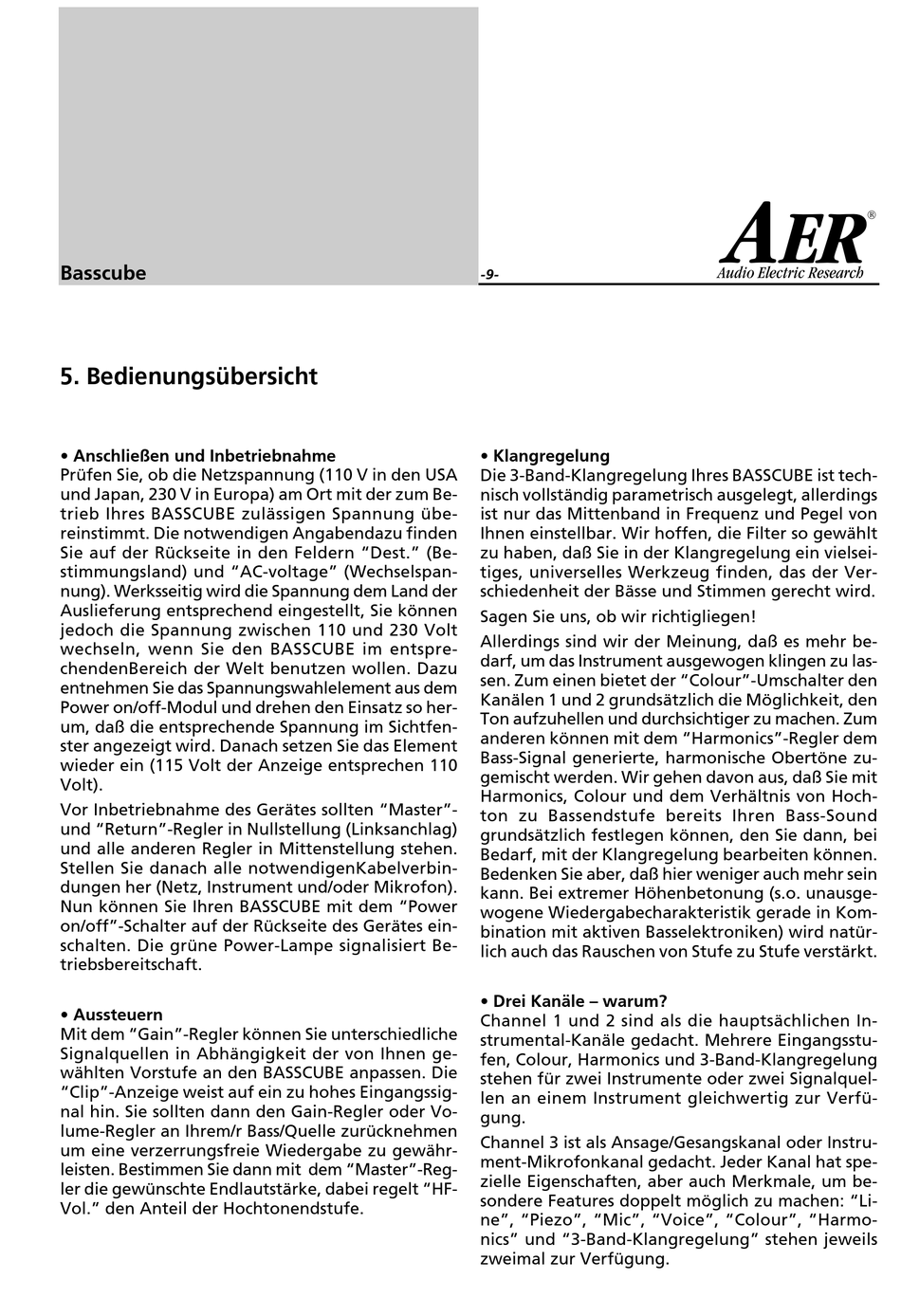

5. Bedienungsübersicht
• Anschließen und Inbetriebnahme
Prüfen Sie, ob die Netzspannung (110 V in den USA
und Japan, 230 V in Europa) am Ort mit der zum Be-
trieb Ihres BASSCUBE zulässigen Spannung übe-
reinstimmt. Die notwendigen Angabendazu finden
Sie auf der Rückseite in den Feldern "Dest." (Be-
stimmungsland) und "AC-voltage" (Wechselspan-
nung). Werksseitig wird die Spannung dem Land der
Auslieferung entsprechend eingestellt, Sie können
jedoch die Spannung zwischen 110 und 230 Volt
wechseln, wenn Sie den BASSCUBE im entspre-
chendenBereich der Welt benutzen wollen. Dazu
entnehmen Sie das Spannungswahlelement aus dem
Power on/off-Modul und drehen den Einsatz so her-
um, daß die entsprechende Spannung im Sichtfen-
ster angezeigt wird. Danach setzen Sie das Element
wieder ein (115 Volt der Anzeige entsprechen 110
Volt).
Vor Inbetriebnahme des Gerätes sollten "Master"-
und "Return"-Regler in Nullstellung (Linksanchlag)
und alle anderen Regler in Mittenstellung stehen.
Stellen Sie danach alle notwendigenKabelverbin-
dungen her (Netz, Instrument und/oder Mikrofon).
Nun können Sie Ihren BASSCUBE mit dem "Power
on/off"-Schalter auf der Rückseite des Gerätes ein-
schalten. Die grüne Power-Lampe signalisiert Be-
triebsbereitschaft.
• Aussteuern
Mit dem "Gain"-Regler können Sie unterschiedliche
Signalquellen in Abhängigkeit der von Ihnen ge-
wählten Vorstufe an den BASSCUBE anpassen. Die
"Clip"-Anzeige weist auf ein zu hohes Eingangssig-
nal hin. Sie sollten dann den Gain-Regler oder Vo-
lume-Regler an Ihrem/r Bass/Quelle zurücknehmen
um eine verzerrungsfreie Wiedergabe zu gewähr-
leisten. Bestimmen Sie dann mit dem "Master"-Reg-
ler die gewünschte Endlautstärke, dabei regelt "HF-
Vol." den Anteil der Hochtonendstufe.
-9-
• Klangregelung
Die 3-Band-Klangregelung Ihres BASSCUBE ist tech-
nisch vollständig parametrisch ausgelegt, allerdings
ist nur das Mittenband in Frequenz und Pegel von
Ihnen einstellbar. Wir hoffen, die Filter so gewählt
zu haben, daß Sie in der Klangregelung ein vielsei-
tiges, universelles Werkzeug finden, das der Ver-
schiedenheit der Bässe und Stimmen gerecht wird.
Sagen Sie uns, ob wir richtigliegen!
Allerdings sind wir der Meinung, daß es mehr be-
darf, um das Instrument ausgewogen klingen zu las-
sen. Zum einen bietet der "Colour"-Umschalter den
Kanälen 1 und 2 grundsätzlich die Möglichkeit, den
Ton aufzuhellen und durchsichtiger zu machen. Zum
anderen können mit dem "Harmonics"-Regler dem
Bass-Signal generierte, harmonische Obertöne zu-
gemischt werden. Wir gehen davon aus, daß Sie mit
Harmonics, Colour und dem Verhältnis von Hoch-
ton zu Bassendstufe bereits Ihren Bass-Sound
grundsätzlich festlegen können, den Sie dann, bei
Bedarf, mit der Klangregelung bearbeiten können.
Bedenken Sie aber, daß hier weniger auch mehr sein
kann. Bei extremer Höhenbetonung (s.o. unausge-
wogene Wiedergabecharakteristik gerade in Kom-
bination mit aktiven Basselektroniken) wird natür-
lich auch das Rauschen von Stufe zu Stufe verstärkt.
• Drei Kanäle – warum?
Channel 1 und 2 sind als die hauptsächlichen In-
strumental-Kanäle gedacht. Mehrere Eingangsstu-
fen, Colour, Harmonics und 3-Band-Klangregelung
stehen für zwei Instrumente oder zwei Signalquel-
len an einem Instrument gleichwertig zur Verfü-
gung.
Channel 3 ist als Ansage/Gesangskanal oder Instru-
ment-Mikrofonkanal gedacht. Jeder Kanal hat spe-
zielle Eigenschaften, aber auch Merkmale, um be-
sondere Features doppelt möglich zu machen: "Li-
ne", "Piezo", "Mic", "Voice", "Colour", "Harmo-
nics" und "3-Band-Klangregelung" stehen jeweils
zweimal zur Verfügung.
C
