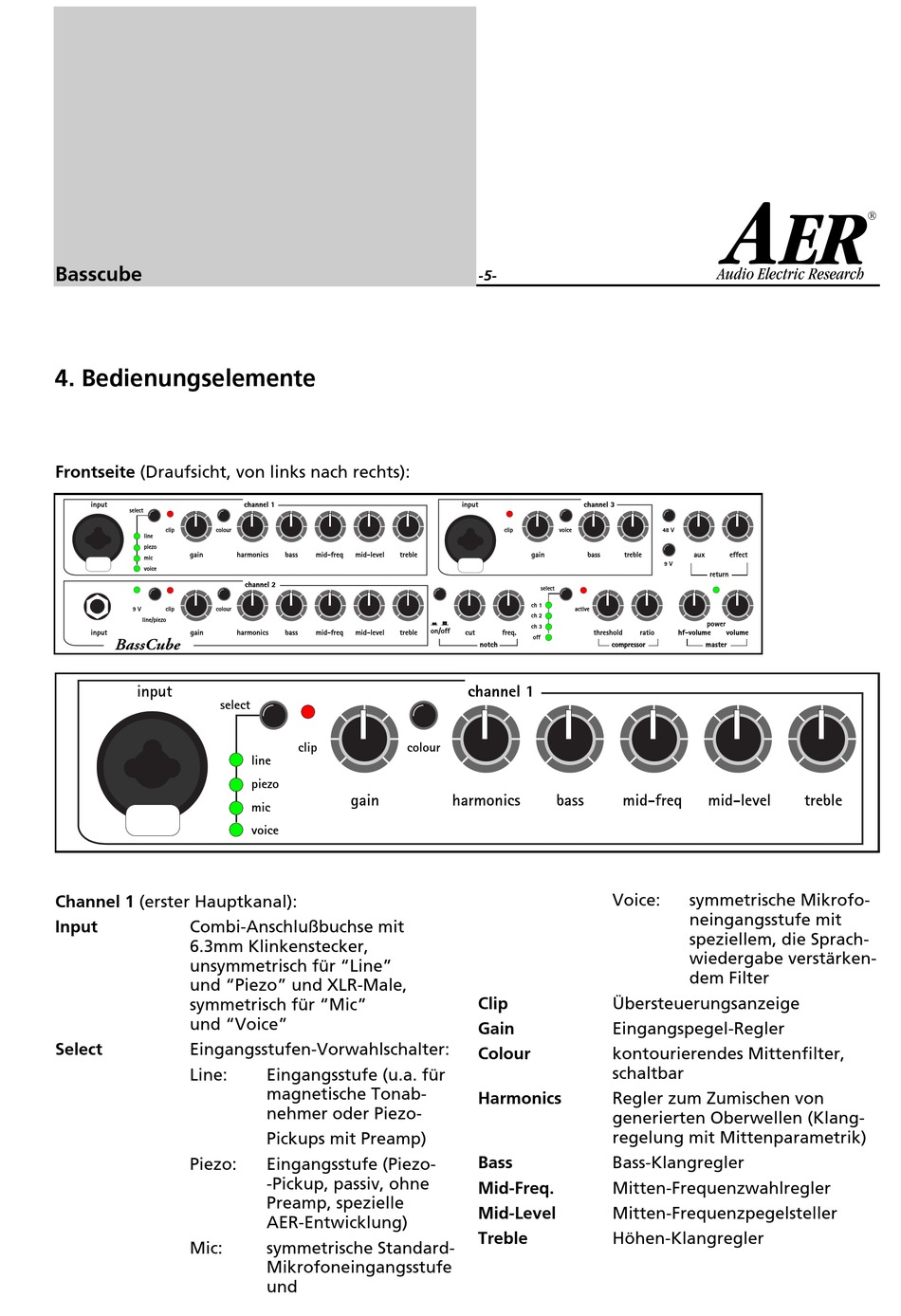

4. Bedienungselemente

Frontseite (Draufsicht, von links nach rechts):
input
select
clip colour
line
piezo
gain
mic
voice
9 V clip colour
line/piezo
input gain
BassCube
input
select
Channel 1 (erster Hauptkanal):
Input Combi-Anschlußbuchse mit
6.3mm Klinkenstecker,
unsymmetrisch für "Line"
und "Piezo" und XLR-Male,
symmetrisch für "Mic"
und "Voice"
Select Eingangsstufen-Vorwahlschalter:
Line:
Piezo:
Mic:
channel 1
harmonics bass mid-freq mid-level treble
channel 2
harmonics bass mid-freq mid-level treble
clip colour
line
piezo
gain
mic
voice
Eingangsstufe (u.a. für
magnetische Tonab-
nehmer oder Piezo-
Pickups mit Preamp)
Eingangsstufe (Piezo-
-Pickup, passiv, ohne
Preamp, spezielle
AER-Entwicklung)
symmetrische Standard-
Mikrofoneingangsstufe
und
-5-
input channel 3
clip voice
gain bass
select
ch 1
active
ch 2
ch 3
on/off
cut freq. threshold
off
notch
channel 1
harmonics bass
Clip
Gain
Colour
Harmonics
Bass
Mid-Freq.
Mid-Level
Treble
C
48 V
treble aux effect
9 V
return
power
ratio hf-volume volume
compressor master
mid-freq mid-level
Voice: symmetrische Mikrofo-
neingangsstufe mit
speziellem, die Sprach-
wiedergabe verstärken-
dem Filter
Übersteuerungsanzeige
Eingangspegel-Regler
kontourierendes Mittenfilter,
schaltbar
Regler zum Zumischen von
generierten Oberwellen (Klang-
regelung mit Mittenparametrik)
Bass-Klangregler
Mitten-Frequenzwahlregler
Mitten-Frequenzpegelsteller
Höhen-Klangregler
treble
