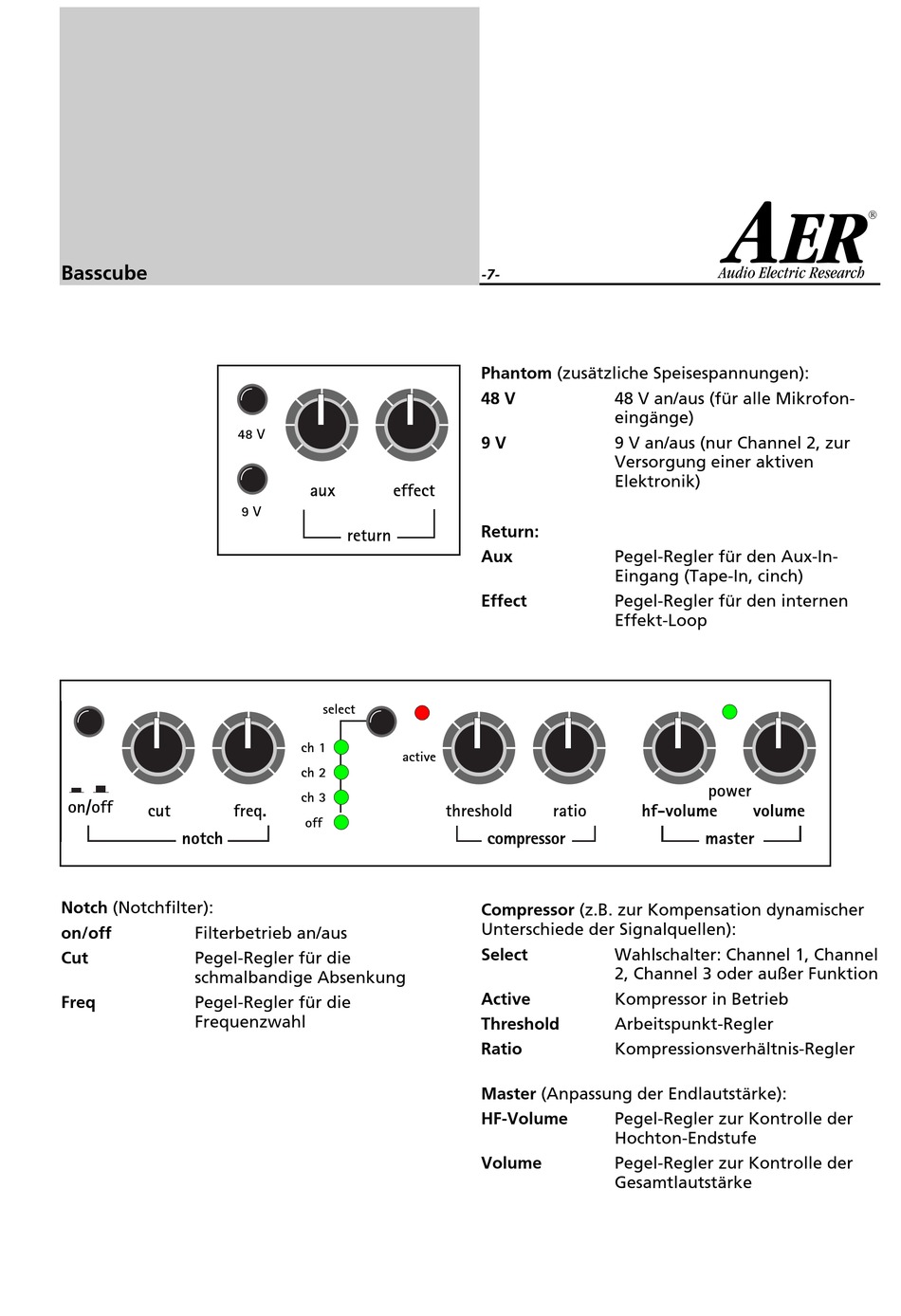

AER Basscube Bedienungsanleitung Seite 7

Basscube
on/off
cut
notch
Notch (Notchfilter):
on/off Filterbetrieb an/aus
Cut Pegel-Regler für die
schmalbandige Absenkung
Freq Pegel-Regler für die
Frequenzwahl
48 V
aux effect
9 V
return
select
ch 1
active
ch 2
ch 3
freq.
off
-7-
Phantom (zusätzliche Speisespannungen):
48 V 48 V an/aus (für alle Mikrofon-
eingänge)
9 V 9 V an/aus (nur Channel 2, zur
Versorgung einer aktiven
Elektronik)
Return:
Aux Pegel-Regler für den Aux-In-
Eingang (Tape-In, cinch)
Effect Pegel-Regler für den internen
Effekt-Loop
threshold ratio
compressor
Compressor (z.B. zur Kompensation dynamischer
Unterschiede der Signalquellen):
Select Wahlschalter: Channel 1, Channel
2, Channel 3 oder außer Funktion
Active Kompressor in Betrieb
Threshold Arbeitspunkt-Regler
Ratio Kompressionsverhältnis-Regler
Master (Anpassung der Endlautstärke):
HF-Volume Pegel-Regler zur Kontrolle der
Hochton-Endstufe
Volume Pegel-Regler zur Kontrolle der
Gesamtlautstärke
C
retur
power
hf-volume volume
master
