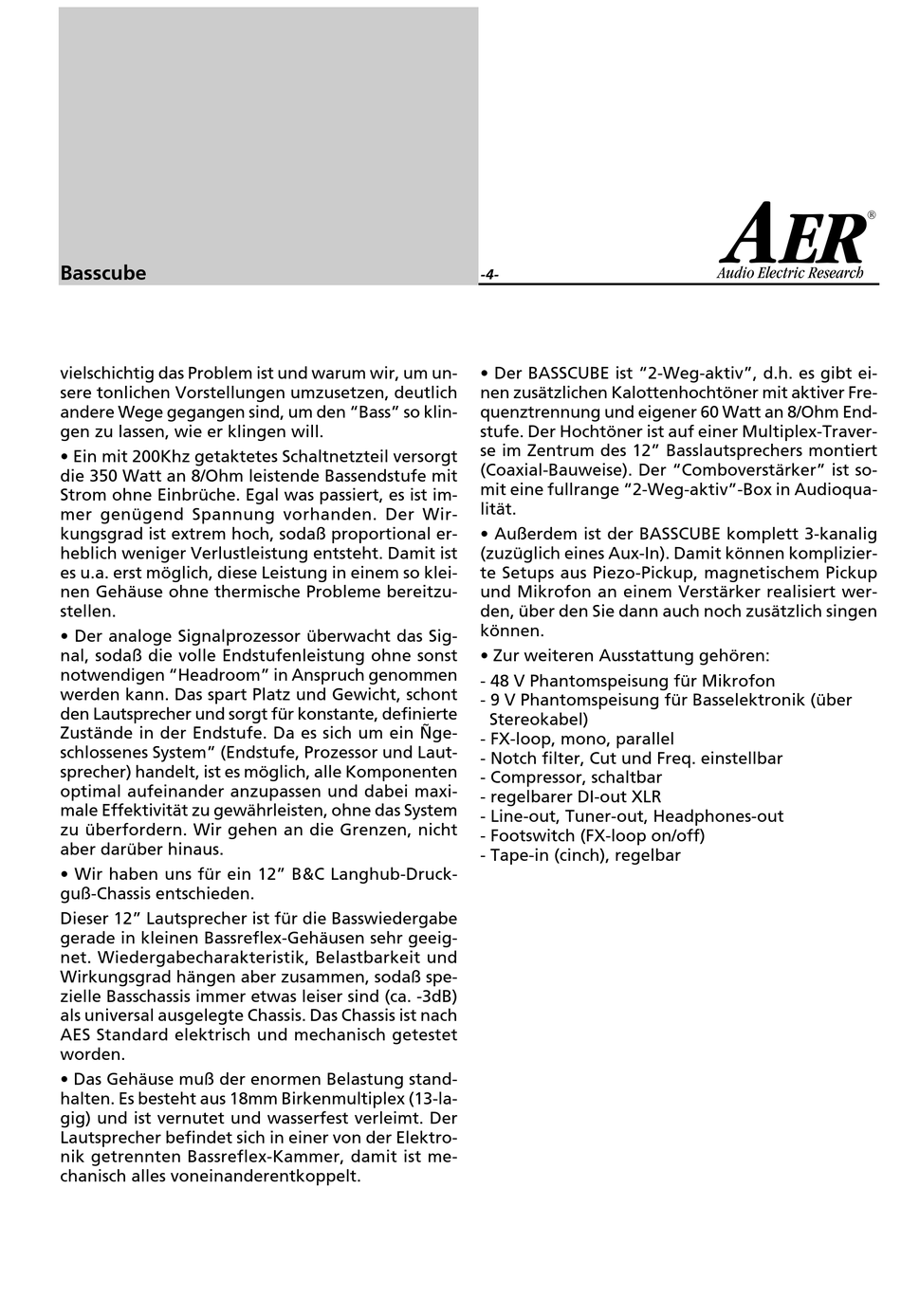

AER Basscube Bedienungsanleitung Seite 4

Basscube
vielschichtig das Problem ist und warum wir, um un-
sere tonlichen Vorstellungen umzusetzen, deutlich
andere Wege gegangen sind, um den "Bass" so klin-
gen zu lassen, wie er klingen will.
• Ein mit 200Khz getaktetes Schaltnetzteil versorgt
die 350 Watt an 8/Ohm leistende Bassendstufe mit
Strom ohne Einbrüche. Egal was passiert, es ist im-
mer genügend Spannung vorhanden. Der Wir-
kungsgrad ist extrem hoch, sodaß proportional er-
heblich weniger Verlustleistung entsteht. Damit ist
es u.a. erst möglich, diese Leistung in einem so klei-
nen Gehäuse ohne thermische Probleme bereitzu-
stellen.
• Der analoge Signalprozessor überwacht das Sig-
nal, sodaß die volle Endstufenleistung ohne sonst
notwendigen "Headroom" in Anspruch genommen
werden kann. Das spart Platz und Gewicht, schont
den Lautsprecher und sorgt für konstante, definierte
Zustände in der Endstufe. Da es sich um ein Ñge-
schlossenes System" (Endstufe, Prozessor und Laut-
sprecher) handelt, ist es möglich, alle Komponenten
optimal aufeinander anzupassen und dabei maxi-
male Effektivität zu gewährleisten, ohne das System
zu überfordern. Wir gehen an die Grenzen, nicht
aber darüber hinaus.
• Wir haben uns für ein 12" B&C Langhub-Druck-
guß-Chassis entschieden.
Dieser 12" Lautsprecher ist für die Basswiedergabe
gerade in kleinen Bassreflex-Gehäusen sehr geeig-
net. Wiedergabecharakteristik, Belastbarkeit und
Wirkungsgrad hängen aber zusammen, sodaß spe-
zielle Basschassis immer etwas leiser sind (ca. -3dB)
als universal ausgelegte Chassis. Das Chassis ist nach
AES Standard elektrisch und mechanisch getestet
worden.
• Das Gehäuse muß der enormen Belastung stand-
halten. Es besteht aus 18mm Birkenmultiplex (13-la-
gig) und ist vernutet und wasserfest verleimt. Der
Lautsprecher befindet sich in einer von der Elektro-
nik getrennten Bassreflex-Kammer, damit ist me-
chanisch alles voneinanderentkoppelt.
-4-
• Der BASSCUBE ist "2-Weg-aktiv", d.h. es gibt ei-
nen zusätzlichen Kalottenhochtöner mit aktiver Fre-
quenztrennung und eigener 60 Watt an 8/Ohm End-
stufe. Der Hochtöner ist auf einer Multiplex-Traver-
se im Zentrum des 12" Basslautsprechers montiert
(Coaxial-Bauweise). Der "Comboverstärker" ist so-
mit eine fullrange "2-Weg-aktiv"-Box in Audioqua-
lität.
• Außerdem ist der BASSCUBE komplett 3-kanalig
(zuzüglich eines Aux-In). Damit können komplizier-
te Setups aus Piezo-Pickup, magnetischem Pickup
und Mikrofon an einem Verstärker realisiert wer-
den, über den Sie dann auch noch zusätzlich singen
können.
• Zur weiteren Ausstattung gehören:
- 48 V Phantomspeisung für Mikrofon
- 9 V Phantomspeisung für Basselektronik (über
Stereokabel)
- FX-loop, mono, parallel
- Notch filter, Cut und Freq. einstellbar
- Compressor, schaltbar
- regelbarer DI-out XLR
- Line-out, Tuner-out, Headphones-out
- Footswitch (FX-loop on/off)
- Tape-in (cinch), regelbar
