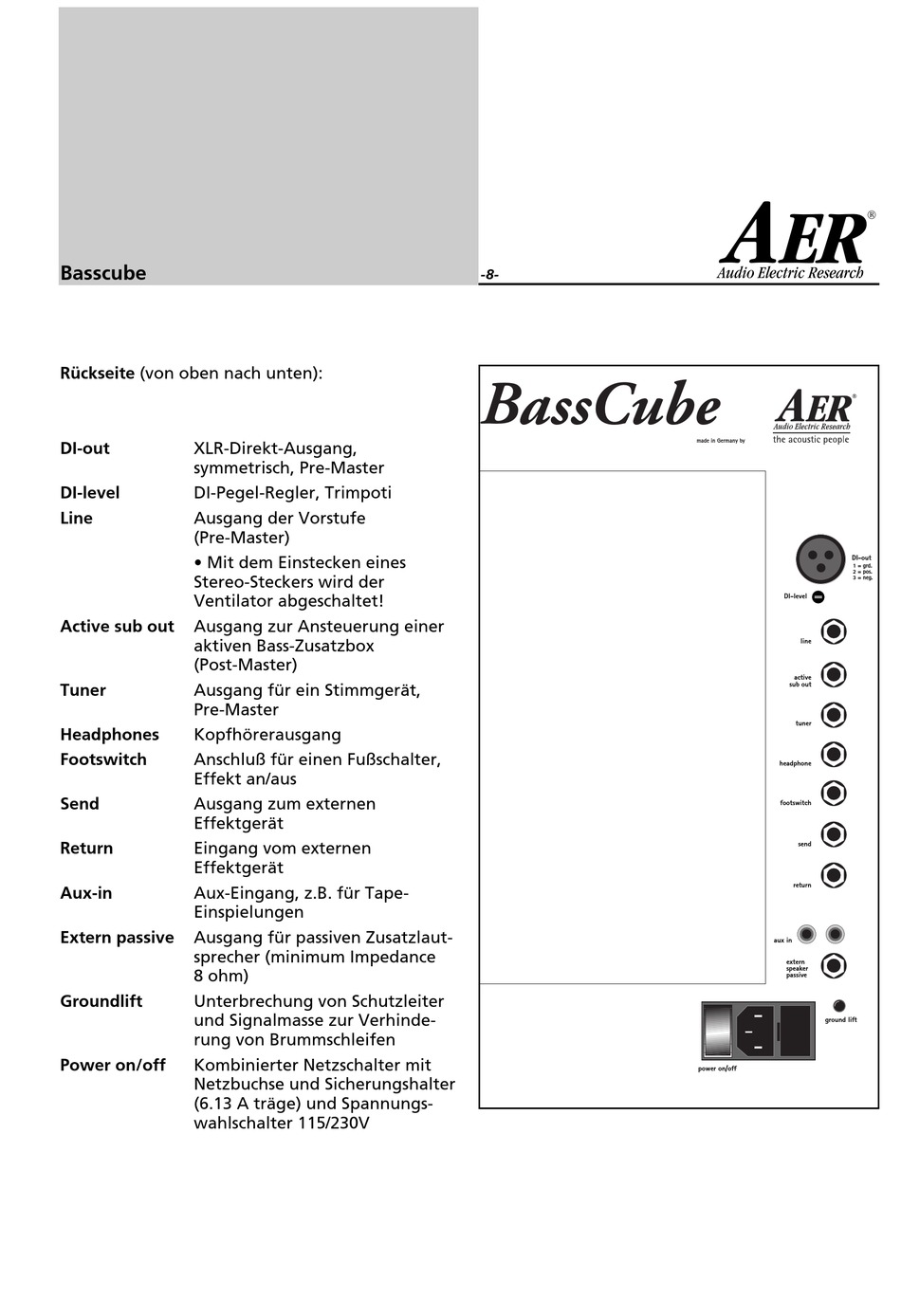

AER Basscube Bedienungsanleitung Seite 8

Basscube
Rückseite (von oben nach unten):
DI-out XLR-Direkt-Ausgang,
symmetrisch, Pre-Master
DI-level DI-Pegel-Regler, Trimpoti
Line Ausgang der Vorstufe
(Pre-Master)
• Mit dem Einstecken eines
Stereo-Steckers wird der
Ventilator abgeschaltet!
Active sub out Ausgang zur Ansteuerung einer
aktiven Bass-Zusatzbox
(Post-Master)
Tuner Ausgang für ein Stimmgerät,
Pre-Master
Headphones Kopfhörerausgang
Footswitch Anschluß für einen Fußschalter,
Effekt an/aus
Send Ausgang zum externen
Effektgerät
Return Eingang vom externen
Effektgerät
Aux-in Aux-Eingang, z.B. für Tape-
Einspielungen
Extern passive Ausgang für passiven Zusatzlaut-
sprecher (minimum Impedance
8 ohm)
Groundlift Unterbrechung von Schutzleiter
und Signalmasse zur Verhinde-
rung von Brummschleifen
Power on/off Kombinierter Netzschalter mit
Netzbuchse und Sicherungshalter
(6.13 A träge) und Spannungs-
wahlschalter 115/230V
-8-
BassCube
C
made in Germany by
DI-out
1 = grd.
2 = pos.
3 = neg.
DI-level
line
active
sub out
tuner
headphone
footswitch
send
return
aux in
extern
speaker
passive
ground lift
power on/off
