- Seite 1 Solar-Funk-HD-Rückfahrkamera PA-720.slr in Nummernschild-Halter, Monitor, Warner Bedienungsanleitung ZX-8364-675...
-
Seite 2: Inhaltsverzeichnis
Monitor ................9 Display ................10 Inbetriebnahme ............... 10 Kamera aufladen ............10 Monitor anbringen ............11 Nummernschildhalter installieren ........13 Kamerawinkel einstellen ..........14 Verwendung ..............15 Hindernissensoren ............16 Einstellungsmenü ............16 Bildparameter ..............17 Lescars – www.lescars.com... - Seite 3 Problemlösungen ............21 Technische Daten ............23 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.lescars.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Lescars - www.lescars.com...
-
Seite 4: Ihre Neue Rückfahrkamera
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihre neue HD-Rückfahrkamera optimal einsetzen können. Lieferumfang • Rückfahrkamera • 5" HD-Monitor • Monitorhalter mit Saugnapf • Stromkabel • USB-Ladekabel • Montagematerial • Bedienungsanleitung Lescars – www.lescars.com... -
Seite 5: Wichtige Hinweise Zu Beginn
Stöße, Schläge oder Fall aus bereits geringer Höhe be- schädigt werden. • Halten Sie das Produkt fern von Feuchtigkeit und extre- mer Hitze. • Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. • Technische Änderungen und Irrtümer vorbehalten. Lescars - www.lescars.com... -
Seite 6: Wichtige Hinweise Zur Entsorgung
Entsorgung wenden Sie sich bitte an die öf- fentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Lescars – www.lescars.com... -
Seite 7: Konformitätserklärung
ZX-8364-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU + (EU)2015/863, der EMV-Richtlinie 2014/30/EU und der Funkanlagen-Richtlinie 2014/53/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer ZX-8364 ein. Lescars - www.lescars.com... -
Seite 8: Produktdetails
Produktdetails Nummernschildhalter Abdeckstreifen Status-LED Sensor Kameralinse Solarpanel Solarpanel USB-LED Sensor Lescars – www.lescars.com... -

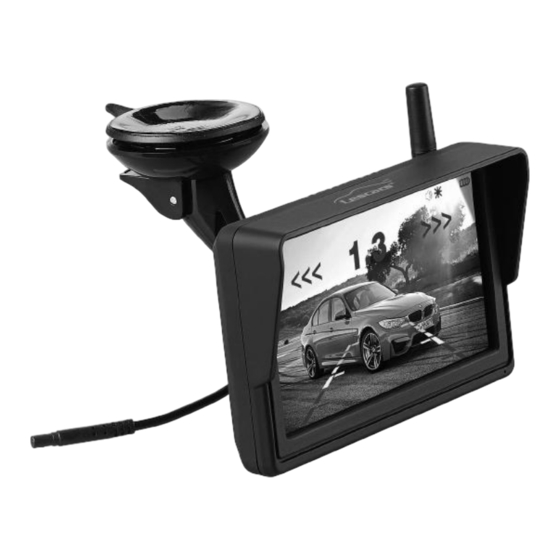

Seite 9: Monitor
Monitor Antenne Hoch-Taste Status-LED M-Taste Bedientasten Runter-Taste Aufhängung Ein/Aus-Taste Stromkabel Lescars - www.lescars.com... -
Seite 10: Display
Ladevorgang dauert zwischen 4 und 5 Stunden. Ein Nachladen der Kamera ist in der Regel nicht notwendig. Die Kamera wird über die Solarpanels am Nummernschild- halter mit Energie versorgt. Sollten Sie Ihr Fahrzeug für einen längeren Zeitraum in einer Garage oder an einem Lescars – www.lescars.com... -
Seite 11: Monitor Anbringen
Hebel an der Halterung in gelöster Position be- findet. Drücken Sie den Hebel anschließend in Richtung Saugnapf, um die Halterung an der Windschutzscheibe zu befestigen. 3. Lösen Sie das Drehrad am Kugelgelenk, um den Winkel der Halterung nach Bedarf einzustellen. Lescars - www.lescars.com... - Seite 12 HINWEIS: Alternativ kann die Halterung auch an die Mittel- konsole des Autos geklebt werden. 4. Verbinden Sie das Stromkabel mit der Zigarettenanzün- derbuchse wie in der Abbildung dargestellt. Lescars – www.lescars.com...
-
Seite 13: Nummernschildhalter Installieren
2. Montieren Sie den Nummernschildhalter mit Schrauben am Auto. Ziehen Sie dann die Schrauben mit einem Schraubendreher fest. 3. Setzen Sie das Nummernschild in die Halterung ein. Rahmen Sie das Nummernschild durch die kleinen Blen- den zusätzlich. Lescars - www.lescars.com... -
Seite 14: Kamerawinkel Einstellen
Drücken Sie zuerst die beiden Enden der Abdeckleiste, dann die Mitte. Kamerawinkel einstellen 1. Drücken Sie die Power-Taste am Stromkabel oder die Ein/Aus-Taste am Monitor, um die Rückfahrkamera ein- zuschalten und das Kamerabild auf dem Monitor anzei- gen zu lassen. Lescars – www.lescars.com... -
Seite 15: Verwendung
Kurz drücken, um einen Wert anzupas- sen bzw. zu erhöhen. M-Taste Kurz drücken, um die gewählte Option zu bestätigen. Lang drücken, um die Einstellung des Menüs aufzurufen. Runter-Taste Kurz drücken, um einen Wert anzupas- sen bzw. zu verringern. Ein/Aus-Taste Ein- und ausschalten Lescars - www.lescars.com... -
Seite 16: Hindernissensoren
Sensoren nach oben oder unten auszurichten. Einstellungsmenü • Während das Kamerabild auf den Monitor übertragen wird, drücken Sie die M-Taste, um das Einstellungsmenü zu öffnen. Es sind 3 Optionen verfügbar. Verbindung Display Einstellung Lescars – www.lescars.com... -
Seite 17: Bildparameter
2. Wählen Sie "Display" aus und bestätigen Sie Ihre Aus- wahl, indem Sie die M-Taste einige Sekunden lang ge- drückt halten. 3. Halten Sie die M-Taste erneut einige Sekunden lang gedrückt, um zwischen "Helligkeit", "Kontrast", "Farbe" umzuschalten. Helligkeit Kontrast Farbe Lescars - www.lescars.com... -
Seite 18: Helligkeit
Kontrast anzupassen. Halten Sie die Hoch-Taste bzw. die Runter-Taste gedrückt, um den Kontrast konti- nuierlich zu Erhöhen/Verringern. Kontrast Farbe 1. Wählen Sie "Farbe" aus und bestätigen Sie Ihre Auswahl, indem Sie die M-Taste einige Sekunden lang gedrückt halten. Lescars – www.lescars.com... -
Seite 19: Einstellungen
3. Halten Sie die M-Taste erneut einige Sekunden lang gedrückt, um zwischen "Ausrichtung", "Display Timeout", "Parklinien", "Tastentönen" umzuschalten. Ausrichtung Parklinien Parklinien Tastentöne Display Timeout Ausrichtung 1. Wählen Sie "Ausrichtung" aus und bestätigen Sie Ihre Auswahl, indem Sie die M-Taste einige Sekunden lang gedrückt halten. Lescars - www.lescars.com... -
Seite 20: Display Timeout
3. Drücken Sie die M-Taste, um Ihre Einstellung zu über- nehmen und in das vorherige Menü zurückzukehren. Parklinien 1. Wählen Sie "Parklinien" aus und bestätigen Sie Ihre Aus- wahl, indem Sie die M-Taste einige Sekunden lang ge- drückt halten. Lescars – www.lescars.com... -
Seite 21: Tastentöne
3. Drücken Sie die M-Taste, um Ihre Einstellung zu über- nehmen und in das vorherige Menü zurückzukehren. Problemlösungen 1. Der Monitor lässt sich nicht einschalten • Stellen Sie sicher, dass die Stromquelle aktiv ist (wenn Ihr Zigarettenanzünder mit der Zündung des Fahrzeugs ver- Lescars - www.lescars.com... - Seite 22 Sie die Solarpanels vorsichtig mit einem nebelfeuch- ten Tuch. Verwenden Sie zum Reinigen keine scharfen Reinigungsmittel! 5. Die Hindernissensoren geben falschen Alarm • Um Fehlalarme zu vermeiden, kann es notwendig sein die Sensoren nach oben oder unten auszurichten. Lescars – www.lescars.com...
-
Seite 23: Technische Daten
12 V / 24 V DC 3 A Stromkabel 5 V DC 2,1 A Output USB-Kabel 5 V DC 2,1 A Funk-Frequenz 2400 - 2485,5 MHz Max. Sendeleistung 18 dBm Schutzart (Kamera) IP67 Maße 52,8 x 15 x 3 cm Gesamtgewicht 1,3 kg Lescars - www.lescars.com... - Seite 24 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV2 – 08.02.2023 – CR/JvdH//TK Lescars – www.lescars.com...
- Seite 25 PA-720.slr Caméra de recul solaire HD sans fil avec moniteur et avertisseur Mode d'emploi ZX-8364-675...
- Seite 26 Mise en marche ............12 Recharger la caméra ........... 12 Fixer le moniteur ............13 Installer le support pour plaque d'immatriculation ..15 Régler l'angle de la caméra ......... 17 Utilisation ..............18 Capteurs d'obstacles ........... 19 Lescars – www.lescars.fr...
- Seite 27 Réglages de l'image ............ 21 Luminosité ..............21 Contraste ..............22 Couleur............... 22 Réglages ..............23 Orientation ..............23 Délai d'affichage ............24 Lignes de stationnement ..........24 Tonalité des boutons ........... 25 Dépannage ..............26 Caractéristiques techniques ........27 Lescars – www.lescars.fr...
-
Seite 28: Votre Nouvelle Caméra De Recul
Contenu • Caméra de recul • Moniteur HD 5" • Support pour moniteur avec ventouse • Câble d'alimentation • Câble de chargement USB • Matériel de montage • Mode d'emploi Lescars – www.lescars.fr... -
Seite 29: Consignes Préalables
• Manipulez le produit avec précaution. Un coup, un choc, ou une chute, même de faible hauteur, peut l'endommager. • N'exposez le produit ni à l'humidité ni à une chaleur extrême. • Ne plongez jamais l'appareil dans l'eau ni dans aucun autre liquide. Lescars – www.lescars.fr... - Seite 30 • Le fabricant décline toute responsabilité en cas de dégâts matériels ou dommages (physiques ou moraux) dus à une mauvaise utilisation et/ou au non-respect des consignes de sécurité. • Sous réserve de modification et d'erreur ! Lescars – www.lescars.fr...
-
Seite 31: Consignes Importantes Concernant Le Traitement Des Déchets
Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/mois/année, ainsi que sur des frais éventuels de collecte, sont disponibles dans votre municipalité. Lescars – www.lescars.fr... -
Seite 32: Déclaration De Conformité
électromagnétique, et 2014/53/UE, concernant la mise à disposition sur le marché d'équipements radioélectriques. Service Qualité Dipl. Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. Lescars – www.lescars.fr... -
Seite 33: Description Du Produit
Description du produit Support pour plaque d'immatriculation Bande de recouvrement LED de statut Capteur Lentille de la caméra Panneau solaire Panneau solaire LED USB Capteur Lescars – www.lescars.fr... -
Seite 34: Moniteur
Moniteur Antenne Bouton Haut LED de statut Bouton M Boutons de commande Bouton Bas Suspension Bouton Marche/Arrêt Câble d'alimentation Lescars – www.lescars.fr... -
Seite 35: Écran
Écran Niveau de charge de la batterie Puissance du signal << Direction de Chargement l'obstacle solaire Distance Lescars – www.lescars.fr... -
Seite 36: Mise En Marche
USB. Si la puissance de la batterie est faible, un avertissement s'affiche à l'écran. Rechargez rapidement la batterie. Lescars – www.lescars.fr... -
Seite 37: Fixer Le Moniteur
3. Dévissez la molette de l'articulation à rotule pour régler l'angle du support selon vos besoins. NOTE : Vous pouvez également coller le support à la console centrale du véhicule. Lescars – www.lescars.fr... - Seite 38 4. Branchez le câble d'alimentation à la prise allume-cigare comme indiqué sur l'illustration. Lescars – www.lescars.fr...
-
Seite 39: Installer Le Support Pour Plaque D'immatriculation
Retirez d'abord la partie centrale de la bande de recouvrement, puis les deux extrémités de la bande de recouvrement. 2. Fixez le support pour plaque d'immatriculation au véhicule à l'aide de vis. Vissez ensuite fermement les vis à l'aide d'un tournevis. Lescars – www.lescars.fr... - Seite 40 4. Insérez les clips de la bande de recouvrement supérieure dans les trous correspondants du support pour plaque d'immatriculation, puis appuyez dessus pour les fixer. Appuyez d'abord sur les extrémités de la bande de recouvrement, puis au milieu. Lescars – www.lescars.fr...
-
Seite 41: Régler L'angle De La Caméra
2. Orientez l'angle de la caméra selon vos besoins. Maintenez fermement le support pour plaque d'immatriculation d'une main, puis tournez la caméra vers le haut ou vers le bas avec l'autre main pour trouver le bon angle. Lescars – www.lescars.fr... -
Seite 42: Utilisation
Bouton Haut valeur ou la diminuer. Appuyer brièvement pour confirmer l'option sélectionnée. Bouton M Appuyez longuement pour accéder au réglage du menu. Appuyer brièvement pour ajuster une Bouton Bas valeur ou l'augmenter. Bouton Allumer et éteindre Marche/Arrêt Lescars – www.lescars.fr... -
Seite 43: Capteurs D'obstacles
Alarme Couleur Bi…. Bi…. 120 - 230 cm Vert Bi…Bi… 110 - 40 cm Jaune STOP BiBi Rouge Afin d'éviter une fausse alerte, il peut être nécessaire d'orienter les capteurs vers le haut ou vers le bas. Lescars – www.lescars.fr... -
Seite 44: Menu Réglages
Trois options sont disponibles. Écran Connexion Réglages Écran : pour régler la luminosité, le contraste et la couleur. Connexion : réglages par défaut. Réglages : pour régler l'orientation, le délai d'affichage, les lignes de stationnement, la tonalité des boutons. Lescars – www.lescars.fr... -
Seite 45: Réglages De L'image
M appuyé pendant quelques secondes. 2. Appuyez sur le bouton Haut ou sur le bouton Bas pour ajuster la luminosité. Maintenez le bouton Haut ou le bouton Bas appuyé pour augmenter/diminuer la luminosité en continu. Luminosité Lescars – www.lescars.fr... - Seite 46 M appuyé pendant quelques secondes. 2. Appuyez sur le bouton Haut ou sur le bouton Bas pour ajuster le contraste. Maintenez le bouton Haut ou le bouton Bas appuyé pour augmenter/diminuer le contraste en continu. Couleur Lescars – www.lescars.fr...
-
Seite 47: Réglages
2. Appuyez sur le bouton Haut ou sur le bouton Bas pour ajuster l'orientation. Les choix possibles sont : "Standard" (Default), "Miroir" (Mirror), "Retourner" (Flip), "Miroir et retourner" (Mirror & Flip). 3. Appuyez sur le bouton M pour appliquer votre réglage et revenir au menu précédent. Orientation Lescars – www.lescars.fr... -
Seite 48: Délai D'affichage
M appuyé pendant quelques secondes. 2. Appuyez sur le bouton Haut ou sur le bouton Bas pour ajuster les lignes de stationnement. 3. Appuyez sur le bouton M pour appliquer votre réglage et revenir au menu précédent. Lescars – www.lescars.fr... -
Seite 49: Tonalité Des Boutons
2. Appuyez sur le bouton Haut ou sur le bouton Bas pour activer (ON) ou désactiver (OFF) la tonalité des boutons. 3. Appuyez sur le bouton M pour appliquer votre réglage et revenir au menu précédent. Lescars – www.lescars.fr... -
Seite 50: Dépannage
N'utilisez pas de produit nettoyant agressif pour le nettoyage ! 5. Les capteurs d'obstacles donnent une fausse alerte • Afin d'éviter une fausse alerte, il peut être nécessaire d'orienter les capteurs vers le haut ou vers le bas. Lescars – www.lescars.fr... -
Seite 51: Caractéristiques Techniques
Sortie Câble USB 5 V DC / 2,1 A Fréquence radio 2400 - 2485,5 MHz Puissance d'émission max. 18 dBm Indice de protection IP67 (caméra) Dimensions 52,8 x 15 x 3 cm Poids total 1,3 kg Lescars – www.lescars.fr... - Seite 52 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV2 – 08.02.2023 – CR/JvdH//TK Lescars – www.lescars.fr...
