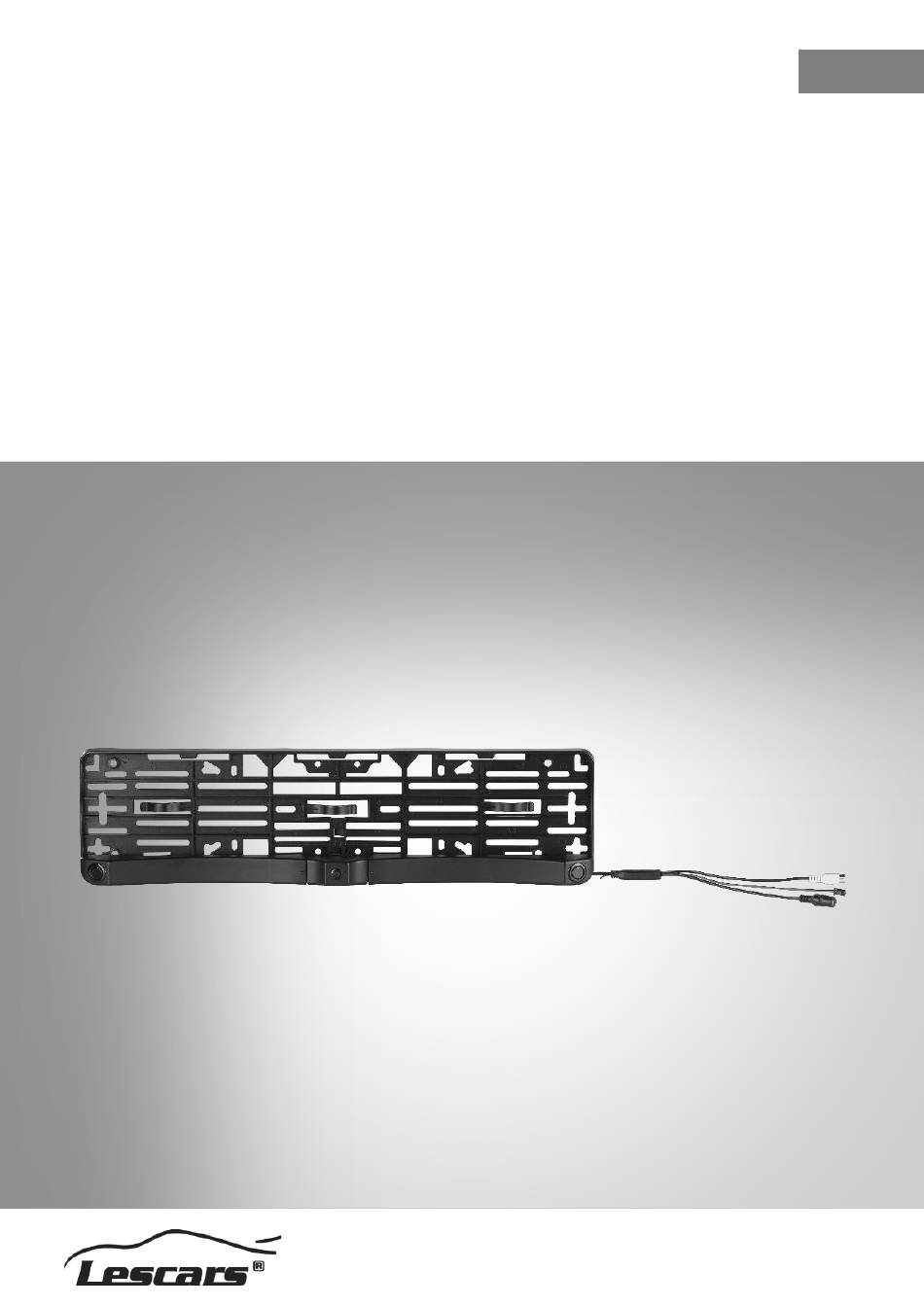

- Seite 1 Farb-Rückfahrkamera und Einparkhilfe PA-440 in Nummernschild-Halterung, 90° Bedienungsanleitung PX-4157-675...
- Seite 2 Problemlösungen ....................... 9 Technische Daten ......................10 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.lescars.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Lescars – www.lescars.de...
- Seite 3 • Akustischer Warnmelder • Videokabel (2 x Cinch-Stecker) • Stromkabel • Bedienungsanleitung Zusätzlich benötigt: Wiedergabe-Gerät für Rückfahrkamera (z.B. PX-2857, PX-8434) HINWEIS: Zum Einbau Ihrer Rückfahrkamera sind Umbauten am Fahrzeug notwendig. Wir empfehlen, diese von einer Fachwerkstatt durchführen zu lassen. Lescars – www.lescars.de...
- Seite 4 Hiermit erklärt PEARL GmbH, dass sich das Produkt PX-4157-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU und der EMV-Richtlinie 2014/30/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer PX-4157 ein. Lescars – www.lescars.de...

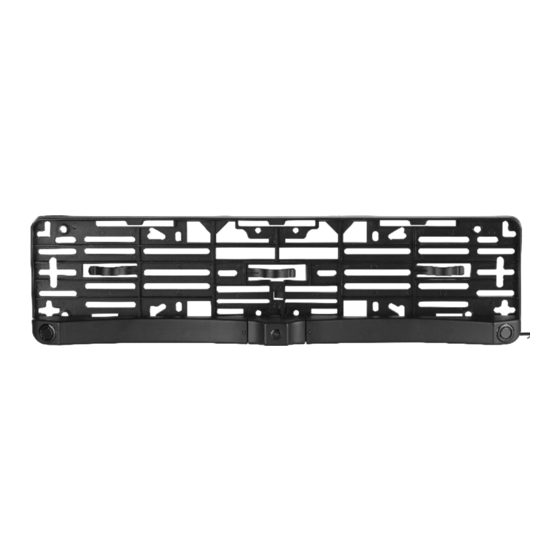

- Seite 5 Produktdetails (Abbildung ähnlich) Nummernschild-Halterung Linker Ultraschall-Sensor Video-Cinch-Buchse Videokabel Stromstecker für Warnmelder Stromkabel Buchse für Stromkabel Warnmelder-Strombuchse Rechter Ultraschall-Sensor Akustischer Warnmelder Rückfahrkamera Lescars – www.lescars.de...
- Seite 6 8. Verbinden Sie das schwarze Kabel des Stromkabels mit einem Massepunkt (GND). Strombuchse Stromstecker Rotes Kabel an Plus-Pol des Schwarzes Kabel Rückfahrscheinwerfers Massepunkt (GND) HINWEIS: Achten Sie darauf, dass die Kabel nicht gequetscht oder durch scharfe Kanten beschädigt werden. Isolieren Sie alle Verbindungsstellen gut ab. Lescars – www.lescars.de...
- Seite 7 10. Verbinden Sie einen Cinch-Stecker des Videokabels mit der Video-Buchse Ihrer Rückfahrkamera. 11. Verbinden Sie den anderen Cinch-Stecker mit der Video-Buchse eines geeigneten Monitors im Fahrzeuginnern. Video-Buchse Cinch-Stecker Rotes Kabel an 12-V-Ausgang des DVD-Player-Auslösers Cinch-Stecker Rotes Kabel an Plus-Pol des Rückfahrscheinwerfers Lescars – www.lescars.de...
- Seite 8 Die Ultraschall-Sensoren, die sich unten rechts und links an der Nummernschild-Halterung befinden, tasten die Umgebung mit Ultraschall ab. Sie registrieren nicht nur Objekte, son- dern messen gleichzeitig die Entfernung zu ihnen. Die Sensorreichweite beträgt 0,3 - 2 m. Lescars – www.lescars.de...
- Seite 9 Wechseln Sie in den Vor- wärtsgang. Warten Sie ei- Die im Display Programmfehler nen Augenblick und legen angezeigten Sie dann wieder den Rück- Entfernungen sind wärtsgang ein. falsch, das Warnsignal erklingt fehlerhaft. Die Sensoren sind verschmutzt. Reinigen Sie die Sensoren. Lescars – www.lescars.de...
- Seite 10 Fernsehnormen PAL / NTSC 1,0 Vpp Kompositvideo bei 75 Ω Video-Ausgang Warnsignal 100 dB Stromanschluss Anschlüsse Video-Ausgang Betriebstemperatur -20 bis 70°C Geeignete Kennzeichen 520 x 110 mm Maße 520 x 131 x 42 mm Gewicht 384 g Lescars – www.lescars.de...
- Seite 11 Lescars – www.lescars.de...
- Seite 12 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV3 – 07.07.2022 – JvdH/BS//GH Lescars – www.lescars.de...
- Seite 13 PA-440 Caméra d'aide au recul avec support pour plaque d'immatriculation et angle de champ 90° Mode d'emploi PX-4157-675...
- Seite 14 Consignes préalables ......................4 Consignes de sécurité ...................... 4 Consignes importantes pour le traitement des déchets ............ 4 Déclaration de conformité ....................5 Montage ..........................7 Utilisation ..........................9 Nettoyage .......................... 10 Dépannage ........................10 Caractéristiques techniques ................... 11 Lescars – www.lescars.fr...
- Seite 15 Appareil de lecture pour caméra de recul (par exemple PX2857 ou PX8434) NOTE : Pour installer la caméra de recul, certains démontages sont nécessaires sur votre véhicule. Vous devez donc de préférence faire réaliser l'installation dans un garage par des professionnels. Lescars – www.lescars.fr...
- Seite 16 Pour l'enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité. Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/mois/année, ainsi que sur des frais éventuels de collecte, sont disponibles dans votre municipalité. Lescars – www.lescars.fr...
- Seite 17 équipements électriques et électroniques, et 2014/30/UE, concernant la compatibilité électromagnétique. Service Qualité Dipl. Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. Lescars – www.lescars.fr...
- Seite 18 Support pour plaque d'immatriculation Capteur à ultrasons (gauche) Prise vidéo Cinch Câble vidéo Connecteur d'alimentation pour Câble d'alimentation avertisseur sonore Prise d'alimentation de l'avertisseur Connecteur pour câble d'alimentation sonore Capteur à ultrasons (droit) Avertisseur sonore Caméra de recul Lescars – www.lescars.fr...
- Seite 19 Câble rouge sur la borne positive Câble noir du feu de recul. Masse (GND) NOTE : Veillez à ce que les câbles ne soient jamais coincés ou endommagés par des coins ou arêtes coupants. Dénudez soigneusement toutes les points de raccordement. Lescars – www.lescars.fr...
- Seite 20 11. Branchez l'autre connecteur Cinch à la prise vidéo d'un écran adapté à l'intérieur du véhicule. Prise vidéo Connecteur Cinch Câble rouge sur la sortie 12 V du déclencheur de lecteur DVD Connecteur Cinch Câble rouge sur la borne positive du feu de recul. Lescars – www.lescars.fr...
- Seite 21 Les capteurs à ultrasons qui se trouvent en bas à droite et à gauche du support pour plaque d'immatriculation, sondent l'environnement par ultrasons. Ils détectent les objets et en mesurent simultanément la distance. La portée de détection des capteurs est de 0,3 à 2 mètres. Lescars – www.lescars.fr...
- Seite 22 Passez une vitesse en marche avant. Attendez Les distances affichées à Erreur programme quelques instants puis passez l'écran sont fausses. Les à nouveau la marche arrière. indications du signal sonore sont également fausses. Les capteurs sont sales. Nettoyez les capteurs. Lescars – www.lescars.fr...
- Seite 23 1,0 Vpp vidéo composite à 75 Ω Sortie vidéo Signal d'avertissement 100 dB Port d'alimentation Connectique Sortie vidéo Température de fonctionnement -20 °C à 70 °C Plaque d'immatriculation compatible 520 x 110 mm Dimensions 520 x 131 x 42 mm Poids 384 g Lescars – www.lescars.fr...
- Seite 24 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 ( 0 ) 3 88 58 02 02 © REV3 – 07.07.2022 – JvdH/BS//GH Lescars – www.lescars.fr...
