Lescars PX-2486 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser Solar-Rückfahrkamera mit
Monitor. Spielende Kinder, Bürgersteig und parkende Autos ‒
von nun an haben Sie alles im Blick, was hinter Ihrem Auto
passiert.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neue
Rückfahrkamera mit Monitor optimal einsetzen können.
Lieferumfang
•
Rückfahrkamera
• Befestigungsrahmen
•
Monitor
•
Netzteil mit Zigarettenanzünder-Anschluss
•
Saugnapf-Halterung für Monitor
•
USB-Kabel
•
Nadel für das Pairing
Zusätzlich benötigt:
•
USB-Netzteil
Technische Daten
Stromversorgung Kamera Li-Ion-Akku mit 2600 mAh
Ladestrom 5 V DC 600 mA
Stromversorgung Monitor 12-24 V DC max. 260 mA
Kamera-Auflösung 640 x 480 Pixel
Horizontal
Bildwinkel
Diagonal
Brennweite
Objektiv
Blende
Diagonale

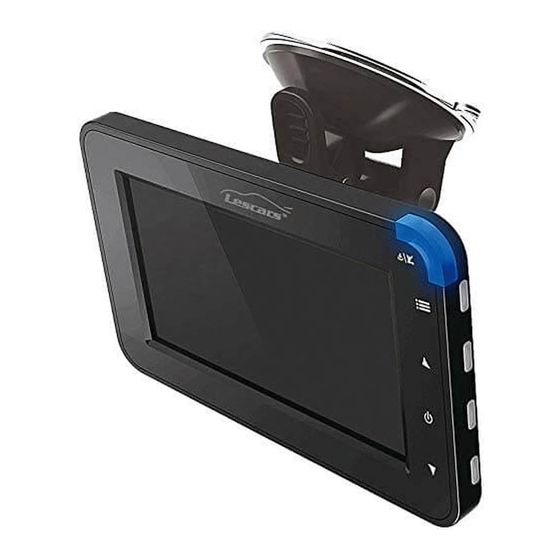

Monitor
Auflösung
Funkfrequenz 2,4 GHz
Funkreichweite 25 m (freies Feld)
Maximale Sendeleistung 20 dBm
Schutzart Kamera IP65
Betriebstemperatur -10 bis 45°C
Akkulaufzeit ohne Im Standby
dauerhaftes Laden per Im Dauer-
Solarzelle Betrieb
Maße Kamera mit Halter 303 x 141 x 50 mm
Maße Monitor (B x H) 127 x 85 mm
Gewicht Kamera 330 g
Gewicht Monitor 128 g
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Kabellose Solar-Rückfahrkamera
Mit Monitor und Einpark-Hilfslinien

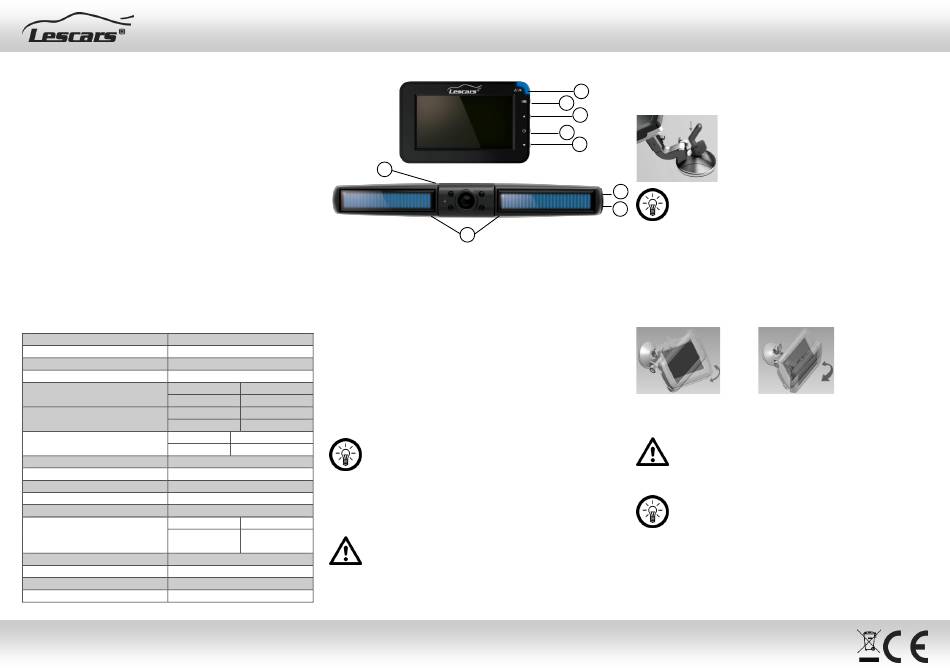

Produktdetails
8
1. Aufwach-Taste
2. Menü-Taste
3. Pfeil-Taste nach oben
4. Einschalt-/ Enter-Taste
5. Pfeil-Taste nach unten
Inbetriebnahme
1. Kamera-Akku aufladen
Laden Sie die Kamera vor der ersten Nutzung für mindestens 5
Stunden auf, bis sie vollständig aufgeladen ist.
105° ± 10 %
120° ± 10 %
1. Öffnen Sie die Gummi-Abdeckung an der Seite der Kamera.
1,7 mm
2. Verbinden Sie das USB-Kabel mit dem USB-Port der Kamera
f/2,0
und einem geeigneten Netzteil.
4,3" / 10,9 cm
HINWEIS:
480 x 272 Pixel
Während des normalen Betriebs lädt der Kamera-Akku
per Solarzelle. Sollte das Auto für eine längere Zeit
ohne Sonnenlicht geparkt sein, laden Sie ihn per USB
wieder auf. Hierzu empfehlen wir die Verwendung
einer Powerbank.
Bis zu 1 Jahr
2. Monitor montieren
Bis zu 7 Std.
ACHTUNG!
Montieren Sie den Monitor an einer Stelle der
Windschutzscheibe, wo er Ihre Sicht auf den
Straßenverkehr nicht behindert.
Bedienungsanleitung – Seite 1
1. Reinigen Sie gründlich die Stelle, an der Sie den Monitor
2. Drücken Sie den Saugnapf gegen die Scheibe und drücken
1
2
3
4
5
6
7
9
6. Verbindungs-Taste
7. USB-Port
3. Rasten Sie den Monitor in die Saugnapf-Halterung ein.
8. On-/ Off-Schalter (Rückseite)
4. Richten Sie den Monitor nun so aus, dass Sie einen
9. Fixierschrauben für
Kameraneigung
5. Verbinden Sie den Monitor mit dem Netzteil und stecken Sie
1. Drücken Sie die Menü-Taste, um das Menü anzuzeigen.
2. Wählen Sie das Setup-Icon, indem Sie mit den Pfeil-Tasten
montieren möchten.
Sie dann den Hebel nach unten. Die Saugnapf-Halterung ist
nun fixiert.
HINWEIS:
Für einen optimalen Halt der Saugnapf-Halterung sollte
die Oberflächentemperatur während der Montage 21 -
38°C betragen. Vermeiden Sie Temperaturen unter
10°C und direktes Sonnenlicht. Schützen Sie die
Saugnapf-Halterung für 24 Stunden nach der Montage
vor direkter Sonneneinstrahlung.
optimalen Blick auf ihn haben, und ziehen Sie die Schrauben
an der Halterung fest, um ihn zu fixieren.
den Zigarettenanzünder-Anschluss des Netzteils in den
Zigarettenanzünder.
ACHTUNG!
Achten Sie darauf, dass das Kabel Sie beim Fahren
in keiner Weise behindert.
3. Kamera mit Monitor verbinden
HINWEIS:
Verbinden Sie die Kamera mit dem Monitor, bevor Sie
die Kamera an Ihrem Auto montieren, da Sie
andernfalls nicht mehr an die Verbindungs-Taste der
Kamera herankommen.
navigieren. Drücken Sie die Enter-Taste.
