Lescars ZX-8341 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Ersatz- und
Erweiterungskamera für Rückfahrkamera-Set PA-610.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neue Ersatz-
und Erweiterungskamera optimal einsetzen können.
Lieferumfang
•
Kamera
•
Antenne
•
Kamera-Basis
•
4x Schraube für Kamera-Basis
•
2x Sicherungsschraube
•
USB-Ladekabel
•
Anleitung
Zusätzlich benötigt:
•
ZX-8340: Rückfahrkamera und Überwachungs-Set
Technische Daten
Li-Ion-Akku 3,7 V 6.600 mAh
Input 5 V DC 2 A
Schutzart IP67
Maße 25,3 x 25,3 x 9,3 cm
Gewicht 430 g
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Ersatz- und Erweiterungskamera
für Rückfahrkamera-Set PA-610
Kamera laden
Laden Sie die Kamera vor der Inbetriebnahme vollständig auf.
Verbinden Sie dazu das mitgelieferte USB-Ladekabel mit der
USB-Ladebuchse der Kamera und einem geeigneten USB-
Netzteil. Während des Ladevorgangs leuchtet die Anzeigelampe
der Kamera rot. Sobald die Kamera vollständig aufgeladen ist,
erlischt die Anzeigelampe.
Kamera koppeln
1. Drücken Sie die M-Taste, um das Hauptmenü aufzurufen und
wählen Sie "Pair" aus.
2. Wählen Sie "Cam1" oder "Cam2" und drücken Sie die M-
oder OK-Taste, um die Kopplungsschnittstelle aufzurufen,
während die Anzeigelampe der OK-Taste schnell blinkt.
3. Halten Sie den Schalter der Kamera ca. 8 Sekunden lang
gedrückt, bis das blaue Licht an der Kamera blinkt und die
Kopplung automatisch durchgeführt wird. Nach der
erfolgreichen Kopplung wird das Bild der Kamera auf dem
Monitor automatisch angezeigt und das blaue Licht der
Kamera leuchtet konstant.
HINWEIS:
Führen Sie die Schritte 1 und 2 aus, bevor Sie die
Kamera einschalten, da sonst die Kopplung nicht
erfolgreich ist. Wenn die Kopplungszeit 30 Sekunden
überschreitet, wird der Kopplungsmodus beendet, der
Monitor wechselt dann in den Standby-Modus. In
diesem Fall befolgen Sie die oben genannten Schritte,
um das Pairing erneut durchzuführen.
Kamera installieren
Der Einbauort der Kamera ist flexibel und variiert je nach
Fahrzeugtyp. Bitte finden Sie einen geeigneten Einbauort und
installieren Sie die Kamera. Die empfohlenen Montageorte sind
das obere Heck und das Dach des Fahrzeugs.

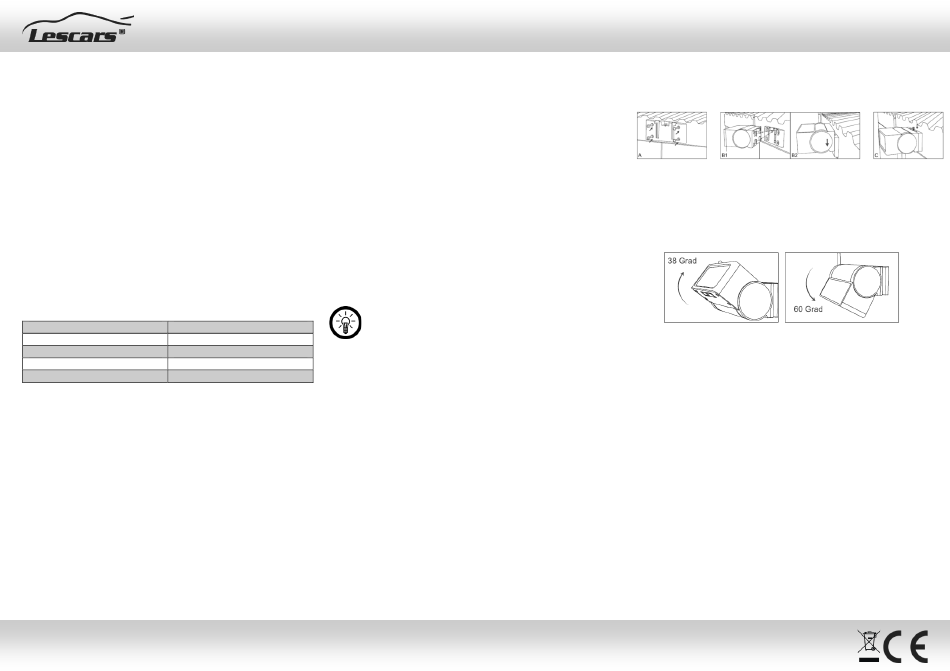

Kamera am Fahrzeug montieren:
• Um die Kamera am Heck bzw. auf dem Dach des
Fahrzeugs zu montieren, setzen Sie 4 Schrauben in die
Löcher der Basis ein. Verwenden Sie eine professionelle
Ausrüstung, um die Basis an der Karosserie zu befestigen.
(A)
• Rasten Sie die Kamera in die Basis ein. Richten Sie
zunächst die 2 Schnappverschlüsse an der
Kamerahalterung auf den Schlitz der Basis aus und drücken
Sie dann die Kamera nach unten in Richtung der Basis, bis
Bedienungsanleitung – Seite 1
die Basis mit dem vorstehenden Teil der Oberseite der
Kamera in Kontakt ist. (B)
• Setzen Sie die Diebstahlschutzschraube in das Loch ein
und ziehen Sie die Schraube fest. (C)
Winkel der Kamera einstellen
Der Kamerawinkel kann eingestellt werden, indem man die
Kamera in der Hand hält und sie um den Zylinder herum
nach oben oder unten bewegt. Die Kamera kann um bis zu
38 Grad nach oben und um bis zu 60 Grad nach unten
eingestellt werden.
Sicherheitshinweise
•
Diese Bedienungsanleitung dient dazu, Sie mit der
Funktionsweise dieses Produktes vertraut zu machen.
Bewahren Sie diese Anleitung daher gut auf, damit Sie
jederzeit darauf zugreifen können. Geben Sie sie an
Nachbenutzer weiter.
•
Bitte beachten Sie beim Gebrauch die Sicherheitshinweise.
•
Ein Umbauen oder Verändern des Produktes beeinträchtigt
die Produktsicherheit. Achtung Verletzungsgefahr!
•
Alle Änderungen und Reparaturen an dem Gerät oder
Zubehör dürfen nur durch den Hersteller oder von durch ihn
ausdrücklich hierfür autorisierte Personen durchgeführt
werden.
•
Achten Sie darauf, dass das Produkt an einer Steckdose
betrieben wird, die leicht zugänglich ist, damit Sie das Gerät
im Notfall schnell vom Netz trennen können.
•
Öffnen Sie das Produkt nie eigenmächtig. Führen Sie
Reparaturen nie selbst aus!
•
Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt
werden.
•
Halten Sie das Produkt fern von Feuchtigkeit und extremer
Hitze.
© REV1 – 26.10.2022 – MF/JvdH//TK
