Skov DOL 278T Technisches Handbuch

Notöffnung
Vorschau ausblenden Andere Handbücher für DOL 278T:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

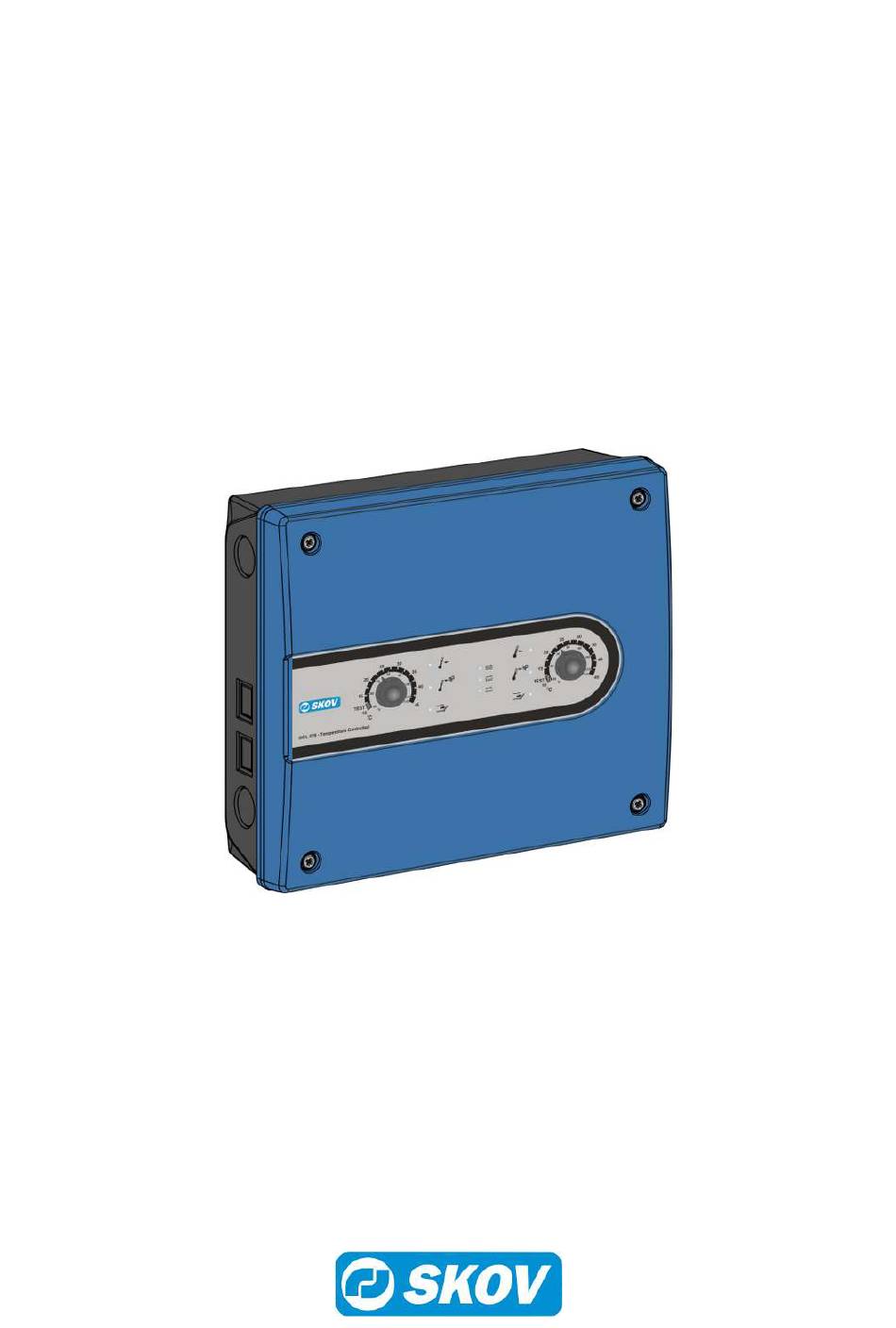

DOL 278T
Notöffnung
Technisches Handbuch
60392-3 • 2022-05-12

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Skov DOL 278T

Inhaltszusammenfassung für Skov DOL 278T

  • Seite 1 DOL 278T Notöffnung Technisches Handbuch 60392-3 • 2022-05-12...
  • Seite 2 DOL 278T Produkt- und Dokumentationsänderungen SKOV A/S behalten uns das Recht vor, Änderungen in diesem Dokumentation und dem beschrieben Produkt ohne Vorankündigung vorzunehmen. Wenden Sie sich im Zweifelsfall bitte an SKOV A/S. Das Änderungsdatum ist auf Vorder- und Rückseiten angegeben. Hinweis •...

  • Seite 3: Inhaltsverzeichnis

    DOL 278T 1 Produktbeschreibung ............................  4 2 Arbeitsvorgang...............................  6 3 Produktübersicht............................ 7 4 Montageanleitung............................ 8 Montage der Klimasensoren.....................  9 5 Installationsanleitung .......................... 10 Batterie installieren........................ 10 TEST-Versorgungstrenner installieren ..................  10 Kabeldimensionen für 24 V DC abhängig von Länge............ 11 Anschluss der Versorgungsspannung der Stromversorgung .......... 11 Anschluss zum Stallcomputer....................

  • Seite 4: Produktbeschreibung

    • Bei Stromausfall erfolgt jedoch nach wie vor eine Notöffnung. Bei hohem Stromverbrauch Wenn ein hoher Stromverbrauch von mehr als 8 A erforderlich ist, kann der DOL 278T mit DOL 278 ON/OFF von 4,2 A, 8 A oder 10 A erweitert werden. Siehe Abschnitt Einstellungsoptionen bei hohem Stromverbrauch [} 14].
  • Seite 5 DOL 278T Eine Mini-UPS Stromeinheit ist optional verfügbar. Diese Einheit ermöglicht es dem Stallcomputer, die Lüftung während eines Stromausfalls für einen kurzen Zeitraum zu steuern, damit die Notsteuerung über die Notöff- nungseinheit nicht übernehmen muss. Die Mini-UPS kann an das Alarmsystem angeschlossen werden, so dass Alarme generiert werden, wenn das Modul aktiv ist.

  • Seite 6: Arbeitsvorgang

    DOL 278T 2 Arbeitsvorgang In diesem Handbuch ist die Montage, Installation und Inbetriebnahme der DOL 278T Notöffnungssteuerung be- schrieben. Dieses Handbuch ist in erster Linie für Techniker und Elektriker bestimmt, die für die Montage, Instal- lation und das Testen des Notöffnungssystems zuständig sind.

  • Seite 7: Produktübersicht

    DOL 278T 3 Produktübersicht 134692 DOL 278AT-1 Notöffnung Temp. Medium 4,2 A Temperaturgesteuerte Notöffnung in einer 1-Stallversion. Max. Leistungsverbrauch: 4,2 A Batterie: 4 Ah Zwei Temperatursensoren (1 Innentemperatursensor + 1 Außentemperatur- sensor) sind mitgeliefert. 134693 DOL 278AT-2 Notöffnung Temp. Medium 4,2 A Temperaturgesteuerte Notöffnung in einer 2-Stallversion.

  • Seite 8: Montageanleitung

    DOL 278T 4 Montageanleitung 1. Löcher in den Boden des Gehäuses bohren (A). 2. Platzierung der Notöffnungseinheit: - nah genug am Stallcomputer, so dass die mitgelieferte Gummitülle (B) ordnungsgemäß dazwischen passt (die Notöffnungseinheit kann auf einer beliebigen Seite des Stallcomputers angebracht werden). - so, dass zwecks Wartungseinstellung (C) am Frontpanel ausreichend Platz bleibt, insbesondere über der Notöffnungseinheit.

  • Seite 9: Montage Der Klimasensoren

    DOL 278T 4.1 Montage der Klimasensoren • Am Temperatursensor DOL 12 nie einen Stecker verwenden, da eine schlechte Verbindung hier katastrophale Folgen haben kann. • Keine Schrumpfmuffen verwenden. Zum Zusammenfassen von Kabeln im Stall keine Schrumpf- schläuche sondern Kabeldurchlassdosen verwenden. Platzierung der Sensoren im Stall •...

  • Seite 10: Installationsanleitung

    DOL 278T 5 Installationsanleitung Installationen, Wartungsarbeiten und Fehlersuche an alle elektrischen Geräten haben durch quali- fiziertes Fachpersonal entsprechend den nationalen und internationalen Vorschriften laut EN 60204-1 und den sonstigen in Europa geltenden EU-Vorschriften zu erfolgen. Die Installation eines Versorgungstrenners muss für jeden Motor und Stromversorgung installiert werden, damit Servicearbeiten auf elektrischer Ausrüstung in einer spannungslosen Umgebung ausgeführt werden können.

  • Seite 11: Kabeldimensionen Für 24 V Dc Abhängig Von Länge

    DOL 278T 5.3 Kabeldimensionen für 24 V DC abhängig von Länge 2 A Motor 4 A Motor 8 A Motor 10 A Motor AWG Quer- Länge Länge Länge Länge schnitt 0 - 41 m 0 - 20 m 1,5 mm 42 – 68 m 21 –...

  • Seite 12: Anschluss Zum Stallcomputer

    DOL 278T 5.5 Anschluss zum Stallcomputer 1. Den Jumperstecker (A) entfernen (am Boden des Gehäuses ablegen). 2. Das beiliegende Anschlusskabel (B) anschließen. 3. Die 6 Leitungsdrähte an der Anschlussleiste festschrauben (C) Q1-Q5 und F6. 4. Das 13-adrige Kabel in der Notöffnung (D) in die Kontaktenreihe F6 und T1-T12 anschließen (Das Kabel kann durch ein max.

  • Seite 13: Einstellung Von Jumper

    • NORM/Normale Notöffnung: Grüne Leuchtdiode. Blinkt nach Inbetriebnahme schnell auf (0,5 Sek.). Im WARM/Combi-Tunnel-Modus führt DOL 278T bei hohen Innentemperaturen keine Notöffnung aus, wenn die Außentemperatur über 20 °C liegt. Bei Stromausfall wird jedoch nach wie vor die Notöffnung aktiviert.

  • Seite 14: Einstellungsoptionen Bei Hohem Stromverbrauch

    DOL 278T am Klimacomputer 24V / 4A, 8A oder 10A Versorgung der Aktuatoren Wenn Ventilatoren und Aktuatoren DOL 278T verwenden, muss der Jumper für Notöffnung ON/OFF an den Re- lais im Klimacomputer auf ON gesetzt werden. Bei einem zusätzlichen I/O-Modul Typ 15 sind alle Relais für Notöffnung ON/OFF ab Werk auf ON gesetzt.

  • Seite 15: Kabelplan

    DOL 278T 5.7 Kabelplan Schattenseite Stall 2 Stall 1 Vorraum Computer Notöffnung Stromversorgung Nur bei 2-Stall Technisches Handbuch...

  • Seite 16: Schaltpläne

    DOL 278T 5.8 Schaltpläne 5.8.1 Notöffnung - Medium Notöffnung - Medium Stellmotor - Kamin Stellmotor - Wand Stallcomputer Technisches Handbuch...

  • Seite 17: Notöffnung - Large

    DOL 278T 5.8.2 Notöffnung - Large Notöffnung - Large Stellmotor - Kamin Stellmotor - Wand Stallcomputer Technisches Handbuch...

  • Seite 18: Notöffnung - Temperaturgeregelt Und Mit Dol 278 On/Off

    DOL 278T 5.8.3 Notöffnung - Temperaturgeregelt und mit DOL 278 ON/OFF DOL 278T am Klimacomputer und DOL 278 ON/OFF am Ventilator platziert. DOL 278 ON/OFF wird als zusätz- liche Stromversorgung verwendet. Nr. xx Nr. 2 Nr. 1 Klimacomputer Notöffnung Jumper im Klimacomputer DOL 278 ON/OFF Nr.

  • Seite 19: Anzahl Der Ventilatoren Und Aktuatoren Bei Notöffnung

    DA 75 Stellmotoren sind speziell und können nicht verwendet werden, wenn der DOL 278 ON/OFF neben dem Stellmotor platziert wird. DA 75 muss über dicke Kabel von den Relais des Klimacomputers angeschlossen und versorgt werden. Dies geschieht am effizientesten, indem der DOL 278 ON/OFF oder DOL 278T neben dem Klimacomputer platziert wird.
  • Seite 20 DOL 278T Ja: Bei Stromausfall ist der Abluft aktiv. Nein: Bei Stromausfall ist der Abluft nicht aktiv. Seitenkühlung Ja: Bei Stromausfall ist die Seitenkühlung aktiv und läuft bis Ende der Notsituation. Nein: Bei Stromausfall ist die Seitenkühlung nicht aktiv. Technisches Handbuch...

  • Seite 21: Test

    DOL 278T 6 Test 6.1 Anzeigen der Leuchten Blinksequenz Ursache Außentemperatur-Kompensierung aktiv: Leuchtet an der aktuellen Seite/den aktuellen Seiten (gelb). 2 Sek. - unendlich Außensensor falsch platziert Außensensor aus der Sonne entfernen. Blinkt auf beiden Seiten (gelb). 0,1 Sek./1 Sek. - 3 Sek. Außentemperatursensor kurzgeschlossen oder un- terbrochen: Blinkt auf beiden Seiten (gelb).

  • Seite 22: Test Der Installation

    Testen Sie jeweils nur ein Stall. Beginnen Sie bei einem Notöffnungssystem mit zwei Ställen mit Stall 1 auf der linken Seite von DOL 278T. Der Test soll früh am Morgen durchgeführt werden, bevor die Temperatur so hoch ist, dass die Lüftung schon geöffnet ist oder die Außentemperatur-Kompensierung (gelbe Lampe) das Öffnen der Lüftung verhindert.

  • Seite 23: Überprüfung Der Batteriespannung

    10. Den Nottemperaturknopf wieder auf die gewünschte Einstellung drehen. Der Klimacomputer muss die Klappen wieder zurückstellen. Wird der Test bei kühlen Außentemperaturen vorgenommen (unter 20 °C), wird DOL 278T die Klappen weiter- hin drei Minuten, nachdem der Klimacomputer wieder mit Spannung versorgt ist, steuern. Dies geschieht, um Wärmeverluste zu vermeiden, wenn der Klimacomputer bei der Inbetriebnahme die Klappen öffnet.

  • Seite 24: Tabelle Für Die Temperatursensorkontrolle

    DOL 278T 6.4 Tabelle für die Temperatursensorkontrolle 6.4.1 Tabelle für die DOL 12 Temperatursensorkontrolle °C kΩ* °C kΩ* °C kΩ* 82,50 8,08 20,71 5,29 10,72 3,73 76,84 7,96 20,09 5,22 10,45 3,67 70,60 7,83 19,48 5,15 10,19 3,61 63,97 7,68 18,90 5,07 9,94 3,55...

  • Seite 25: Fehlersucheanleitung

    DOL 278T 7 Fehlersucheanleitung Wenn zwei Notöffnungen parallel geschaltet sind, muss die grüne Lampe an der Vorderseite des DOL 278 ON/ OFF während des „Testens der Batteriekapazität bei nicht angeschlossener Netzspannung“ leuchten, um anzu- zeigen, dass an der Batterie Spannung anliegt. Stellmotor arbeitet nicht: Netzspannung an Klemme F1 und F2 vorhanden? Sonst prüfen:...

  • Seite 26: Technische Daten

    (Z.B. 2 Ställe mit je 2,1 A an ein DOL 278T. Gleichzeitiger Motorbetrieb in beiden Ställen max. 20 % der Zeit und pro Mal 10 Min. zulässig). (Z.B. 1 Stall mit je 4,2 A an ein DOL 278T. Motorbetrieb max. 20 % der Zeit und pro Mal 10 Min. zulässig). 20,3...

  • Seite 27: Maßskizze

    DOL 278T DOL 278T-1 Medium DOL 278T-1 Large DOL 278T-2 Medium DOL 278T-2 Large °C (°F) -10 bis +45 (+14 bis +113) Temperatur, Betrieb °C (°F) -25 bis +60 (-13 bis +140) Lagerungstemperatur Schutzart 54 (Spritzwassergeschützt) Es wird vorausgesetzt dass die Unterlage eben ist, d.h. ≤ 1,5 mm Hö- henunterschied und dass die Schrauben des Deckels mit mindestens 1,5 Nm angezogen sind.
  • Seite 28 SKOV A/S • Hedelund 4 • Glyngøre • DK-7870 Roslev Tel. +45 72 17 55 55 • www.skov.com • E-mail: skov@skov.dk...
