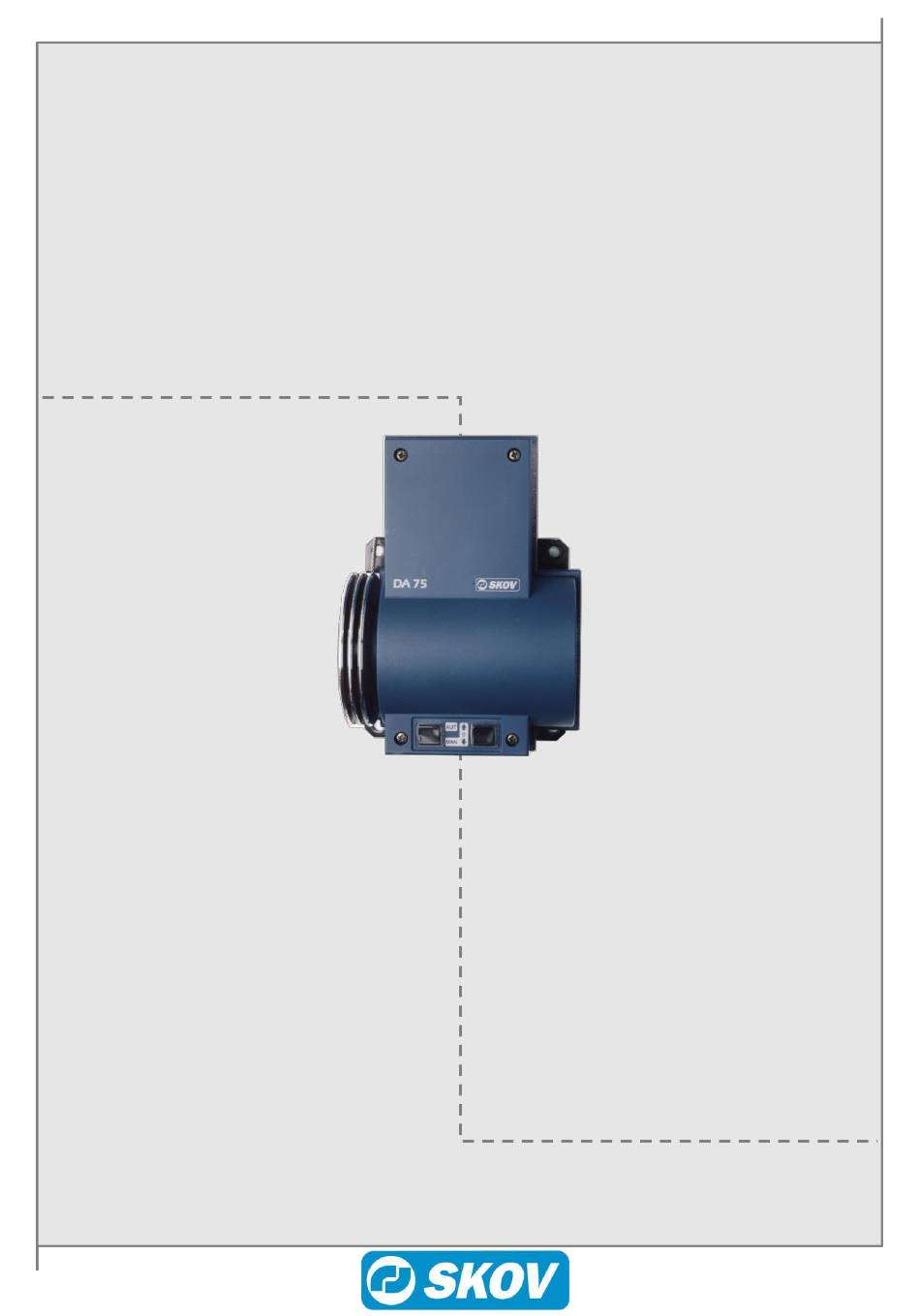

DA 75A 24 V DC
Technische Bedienungsanleitung
2021.01.04 • 60369-3

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Skov DA 75A 24 V DC

Inhaltszusammenfassung für Skov DA 75A 24 V DC

  • Seite 1 DA 75A 24 V DC Technische Bedienungsanleitung 2021.01.04 • 60369-3...

  • Seite 3: Produkt- Und Dokumentationsrevision

    Achtung • SKOV A/S behält sich alle Rechte vor. Die Vervielfältigung dieses Handbuchs oder von Teilen des Handbuchs ist ohne vorherige, schriftliche Genehmigung von SKOV A/S unzulässig. • SKOV A/S hat alles unternommen, um sicherzustellen, dass der Inhalt dieses Handbuchs korrekt ist.

  • Seite 4: Inhaltsverzeichnis

    Montageanleitung ....................8 Platzierung........................... 8 Wicklung des Stellmotors ....................9 Fehlersucheanleitung .....................11 Auswechselung der Steuerplatine ................... 12 Austausch/Justierung der Kohle ..................12 Auswechselung der Schalter ................... 12 Auswechselung des Getriebemotors ................12 Technische Daten ....................13 DA 75A 24 V DC...

  • Seite 5: Produktbeschreibung

    Die Motorkohlen haben eine Lebensdauer von etwa 5.000 Betriebsstunden, die etwa 10 Jahre Normalbetrieb entsprechen. Reinigung WICHTIG: Der Stellmotor darf keinen direkten Wasserstrahlen oder Hochdruckreinigern ausgesetzt werden. Der Stellmotor muss zugedeckt werden, wenn eine eventuelle Einweichfunktion in dem Stall aktiv ist. DA 75A 24 V DC...

  • Seite 6: Installationsanleitung

    An jedem Motor und an jeder Stromversorgung sind Spannungstrenner zu installieren, damit die Arbeiten an den elektrischen Geräten spannungslos erfolgen können. Spannungstrenner gehören nicht zum Lieferumfang von SKOV A/S. DA 75A wird bei stufenlosem Betrieb durch ein Siebenleiterkabel mit der Automatikeinheit verbunden (Abb.

  • Seite 7: Die On/Off Notöffnungsfunktion

    ) manuell geöffnet/geschlossen werden kann. “EIN/AUS-Notöffnung” Prinzipdiagram und Anschluß Abb. 3: Kabel Querschnitt Kabellänge Querschnitt 0 → 69 m 1,0 mm² 70 → 99 m 1,5 mm 100 → 164 m 2,5 mm² 165 → 265 m 4,0 mm² DA 75A 24 V DC...

  • Seite 8: Montageanleitung

    Bemerken bei Platzierung der Stellmotoren, dass andere Gegenstände in dem Stall, z. B. Wasserrohre, Futterrohre, Türen, Fenster, Sparren und Lichtarmaturen nicht eine Verhinderung des Drahtseilzuges sind. Rücksicht auf manuelle Bedienung, Wartung und Notbedienung der Stellmotor muss zweckmäßig platziert werden. Abb. 4: Platzierung des Stellmotors DA 75A 24 V DC...

  • Seite 9: Wicklung Des Stellmotors

    [mm] längen [mm] [Nm] [Nm] /Nachl. schichte 1794 2384 1748 2170 1702 1992 1656 1840 1610 1710 1564 1597 1498 1498 1411 1411 1379 1333 1333 1263 1263 1201 1201 1144 1144 1092 1092 1045 DA 75A 24 V DC...
  • Seite 10 1618 1490 1517 1517 1584 1135 1427 1427 1677 1229 1379 1348 1771 1322 1348 1277 1864 1416 1277 1213 1958 1509 1213 1155 2051 1603 1155 1102 1696 1102 1054 1789 1054 1010 1010 DA 75A 24 V DC...

  • Seite 11: Fehlersucheanleitung

    Abb. 6: Steuerplatine Abb. 7: Motorkohle rechte Seite Schalter MAN/AUTO Überlastungslampe Schraube, Leitungsverbindung an Kohle J, L Schalter F, 0, B Endschalter Kohle Stecker zum Schalter Potentiometer Feder* zur Kohle G, H Motorleitungen Kabelterminal 1-8 Widerstand DA 75A 24 V DC...

  • Seite 12: Auswechselung Der Steuerplatine

    Achtung! Die Umlaufrichtung bei Model 12 Aufgrund der großen Übersetzung ist die Umlaufrichtung bei diesen Modellen der normalen Umlaufrichtung entgegengesetzt. Denken Sie daher daran, die Motorleitungen auf der Steuerplatine an Pos. G und H umzuwechseln. DA 75A 24 V DC...

  • Seite 13: Technische Daten

    Max. Kabellänge bei 4,0 mm² Warennr. 432035 432036 432037 Man geht davon aus, dass die Unterlage plan ist, d.h. ≤ 1,5 mm Höhenunterschied und dass die Schrauben des Deckels mit min. 200 Ncm angezogen werden. DA 75A 24 V DC...
  • Seite 14 165 → 265 m Max. Kabellänge bei 4,0 mm² Warennr. 432041 Man geht davon aus, dass die Unterlage plan ist, d.h. ≤ 1,5 mm Höhenunterschied und dass die Schrauben des Deckels mit min. 200 Ncm angezogen werden. DA 75A 24 V DC...
  • Seite 15 Technische Bedienungsanleitung DA 75A 24 V DC...
  • Seite 16 SKOV A/S • Hedelund 4 • Glyngøre • DK-7870 Roslev Tel. +45 72 17 55 55 • Fax +45 72 17 59 59 • www.skov.com • E-mail: skov@skov.dk...
