TRANSPoRT
Lage der Transportsicherungen an der maschine
Transport, Aufstellung, Inbetriebnahme
G300.2 G320.2 (Drehlänge 1400 mm) Nullserie
DIE235DE - 2022-12-05

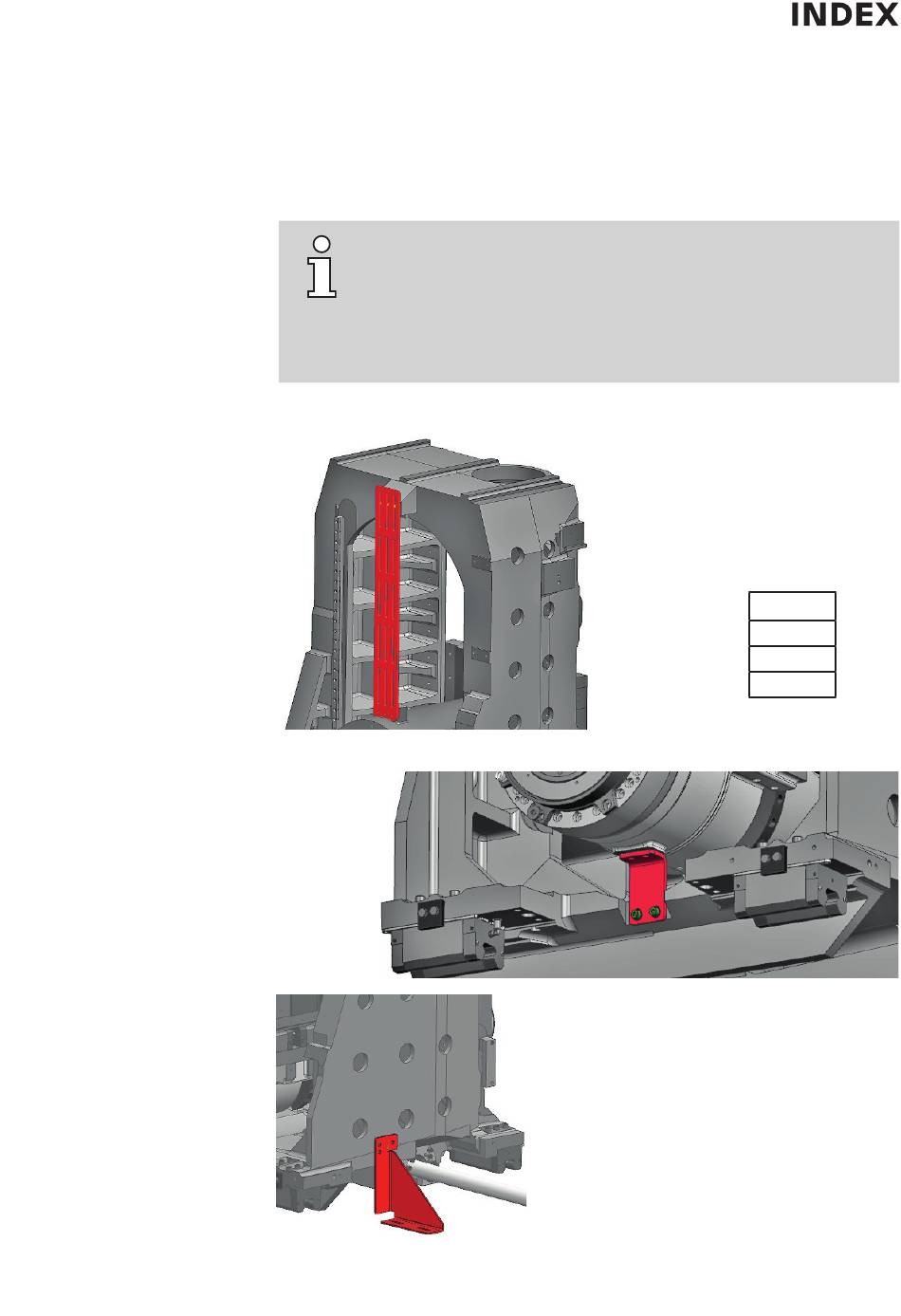

Transportsicherung Werkzeugträger
Werkzeugträger 1 (WT* oben)
Vor dem Anbringen der Transportsicherungen wurden die Werkzeugträger in folgen-
de Positionen gefahren:
Die Werkzeugträger befinden sich an definierten Positionen und wer-
den dort mit den Transportsicherungen gesichert.
Wenn sich die Maschine am Aufstellort befindet müssen die Trans-
portsicherungen vor der Inbetriebnahme entfernt werden.
Vor einem erneuten Transport/Standortwechsel müssen die Werk-
zeugträger wieder an die definierten Positionen gefahren und die
Transportsicherungen montiert werden.
X
DIE235ZZ_17.tif
Z
DIE235ZZ_18.tif
DIE235ZZ_16.tif
Y Motorfrässpindel (MFS)
(*WT = Werkzeugträger)
WT1
X 0
Y -45
Z 780
33
