Bedienung
Die primäre Bedienerschnittstelle des Gerätes ist die frontseitige Folientastatur mit dem Display. Sie er-
möglicht eine schnelle Bedienung und Konfiguration am Einbauort des Gerätes. Nicht relevante Para-
meter, Unterparameter, Selektor- und Auswahleinstellungen blendet die Software für die Bedienung am
Gerät aus, wenn
•
die Hardware im Gerät nicht vorhanden ist,
•
die Option nicht freigegeben ist,
•
die Funktion abgeschaltet ist,
•
die Funktion nicht zum Parameter passt.
Die einzelnen Parameter zur Einstellung des Gerätes sind in verschiedenen Ebenen organisiert, die ver-
riegelbar sind. Eine Ebenenverriegelung kann eine versehentliche oder unberechtigte Bedienung ver-
hindern.
Sobald ein Wert editierbar ist, stellt das Gerät den Wert blinkend dar. Durch Drücken der „OK/Menü"-
Taste übernimmt das Gerät den eingestellten Wert. Mit der "BACK"-Taste kann der Vorgang abgebro-
chen werden und der alte Wert bleibt erhalten.
Mit der 30-Tage-Testversion des Setup-Programms ist die komfortable Konfiguration des Geräts mit ei-
nem PC möglich. Folgende Funktionen sind ausschließlich mit dem Setup-Programm konfigurierbar:
•
Anwenderebene
•
kundenspezifische Linearisierung
Das Setup-Programm wird per Download zur Verfügung gestellt. Die Lizenznummer für die Vollversion
des Setup-Programms ist kostenpflichtig und kann über den Vertriebspartner angefordert werden.

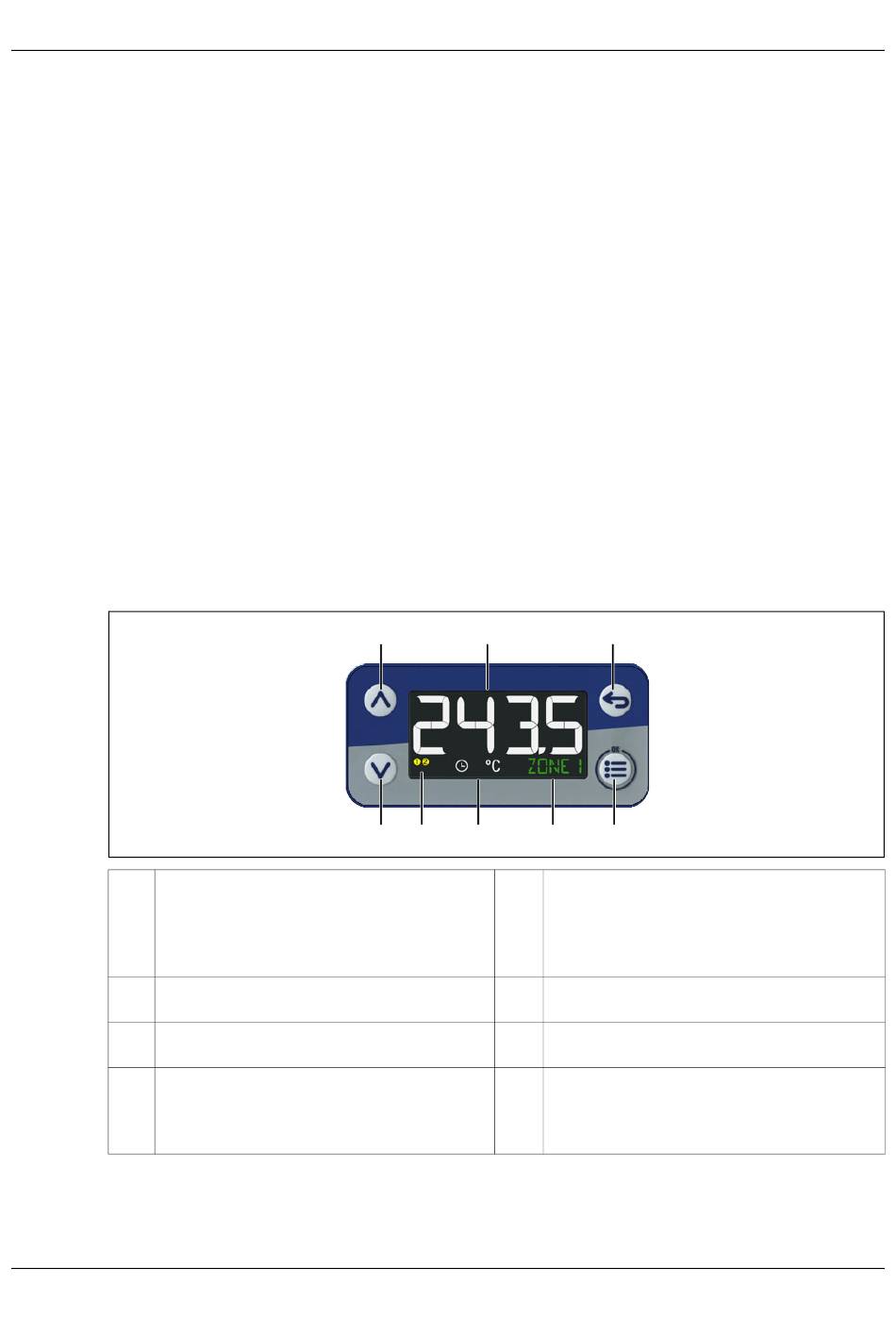

6.1
Anzeige- und Bedienelemente
1
Anzeige 1 - 18-Segment-LCD-Anzeige
(z. B. Analogeingang), 4-stellig, weiß;
auch zur Darstellung von Menüpunkten, Pa-
rametern und Text
3
Timer (leuchtet = ein, blink = gestartet),
Temperatureinheit
5
Up (im Menü: Wert vergrößern, vorherigen
Menüpunkt oder Parameter auswählen)
7
Back (im Menü: zurück zur vorherigen Me-
nüebene, Editiermodus ohne Änderung ver-
lassen; in Grundstellung: konfigurierbare
Funktion)
(5)
(1)
(6)
(4)
(3)
2
4
6
8
6 Bedienung
(7)
(2)
(8)
Anzeige 2 - 18-Segment-LCD-Anzeige
(z. B. Text), 7-stellig grün;
Darstellung von Menüpunkten, Parametern,
Text und Werten; hier individuell konfigurier-
te Messstellenbezeichnung (ZONE 1)
Schaltstellung der Digitalausgänge (gelb =
aktiv)
Down (im Menü: Wert verringern, nächsten
Menüpunkt oder Parameter auswählen)
Menu/OK (Hauptmenü aufrufen, in Unter-
menü/Ebene wechseln, in Editiermodus
wechseln, Editiermodus mit Änderung ver-
lassen)
