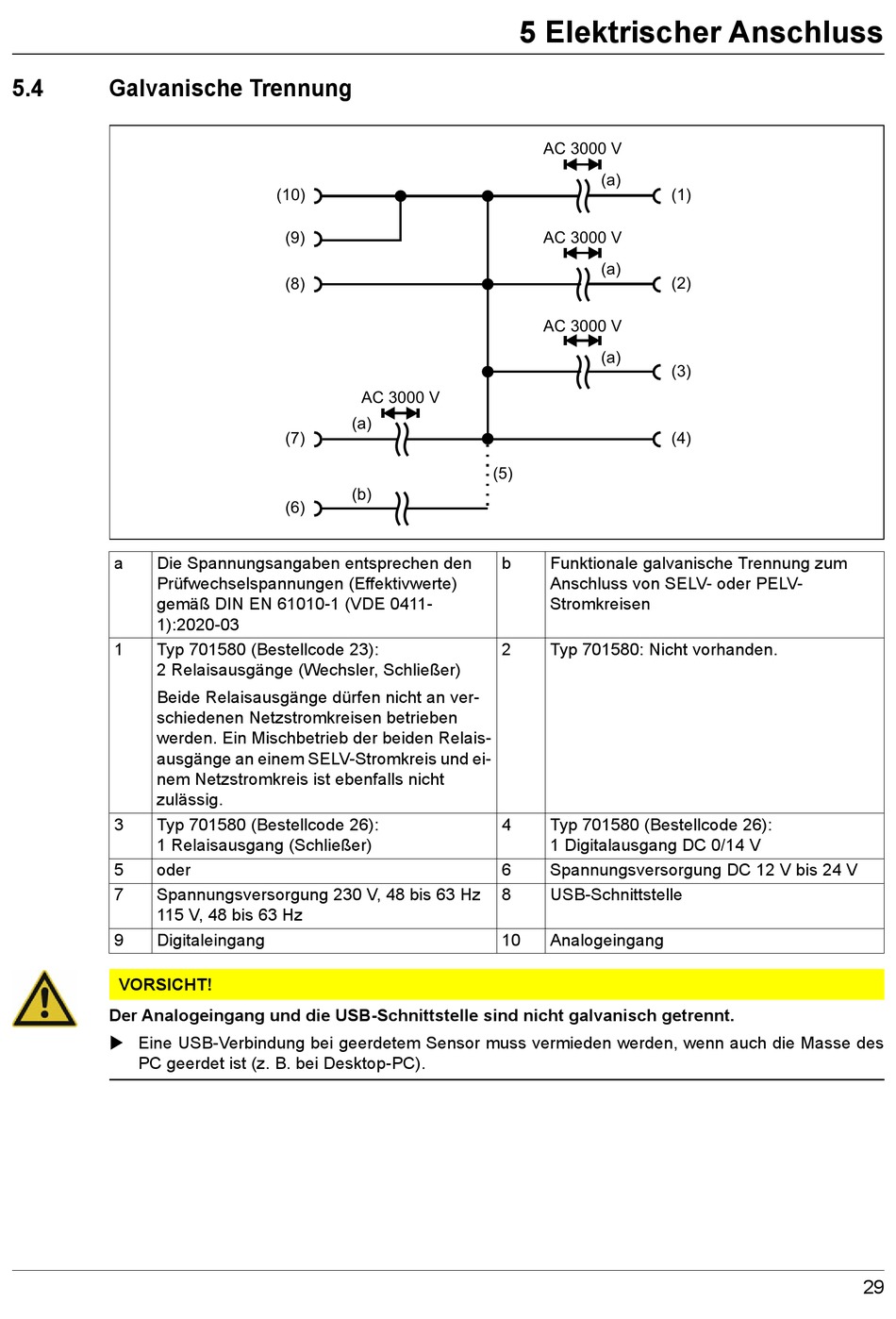

5.4
Galvanische Trennung
a
Die Spannungsangaben entsprechen den
Prüfwechselspannungen (Effektivwerte)
gemäß DIN EN 61010-1 (VDE 0411-
1):2020-03
1
Typ 701580 (Bestellcode 23):
2 Relaisausgänge (Wechsler, Schließer)
Beide Relaisausgänge dürfen nicht an ver-
schiedenen Netzstromkreisen betrieben
werden. Ein Mischbetrieb der beiden Relais-
ausgänge an einem SELV-Stromkreis und ei-
nem Netzstromkreis ist ebenfalls nicht
zulässig.
3
Typ 701580 (Bestellcode 26):
1 Relaisausgang (Schließer)
5
oder
7
Spannungsversorgung 230 V, 48 bis 63 Hz
115 V, 48 bis 63 Hz
9
Digitaleingang
VORSICHT!
Der Analogeingang und die USB-Schnittstelle sind nicht galvanisch getrennt.
Eine USB-Verbindung bei geerdetem Sensor muss vermieden werden, wenn auch die Masse des
PC geerdet ist (z. B. bei Desktop-PC).
(10)
(9)
(8)
AC 3000 V
(a)
(7)
(b)
(6)
5 Elektrischer Anschluss
AC 3000 V
(a)
AC 3000 V
(a)
AC 3000 V
(a)
(5)
b
Funktionale galvanische Trennung zum
Anschluss von SELV- oder PELV-
Stromkreisen
2
Typ 701580: Nicht vorhanden.
4
Typ 701580 (Bestellcode 26):
1 Digitalausgang DC 0/14 V
6
Spannungsversorgung DC 12 V bis 24 V
8
USB-Schnittstelle
10
Analogeingang
(1)
(2)
(3)
(4)
29
