2 Beschreibung
2.4

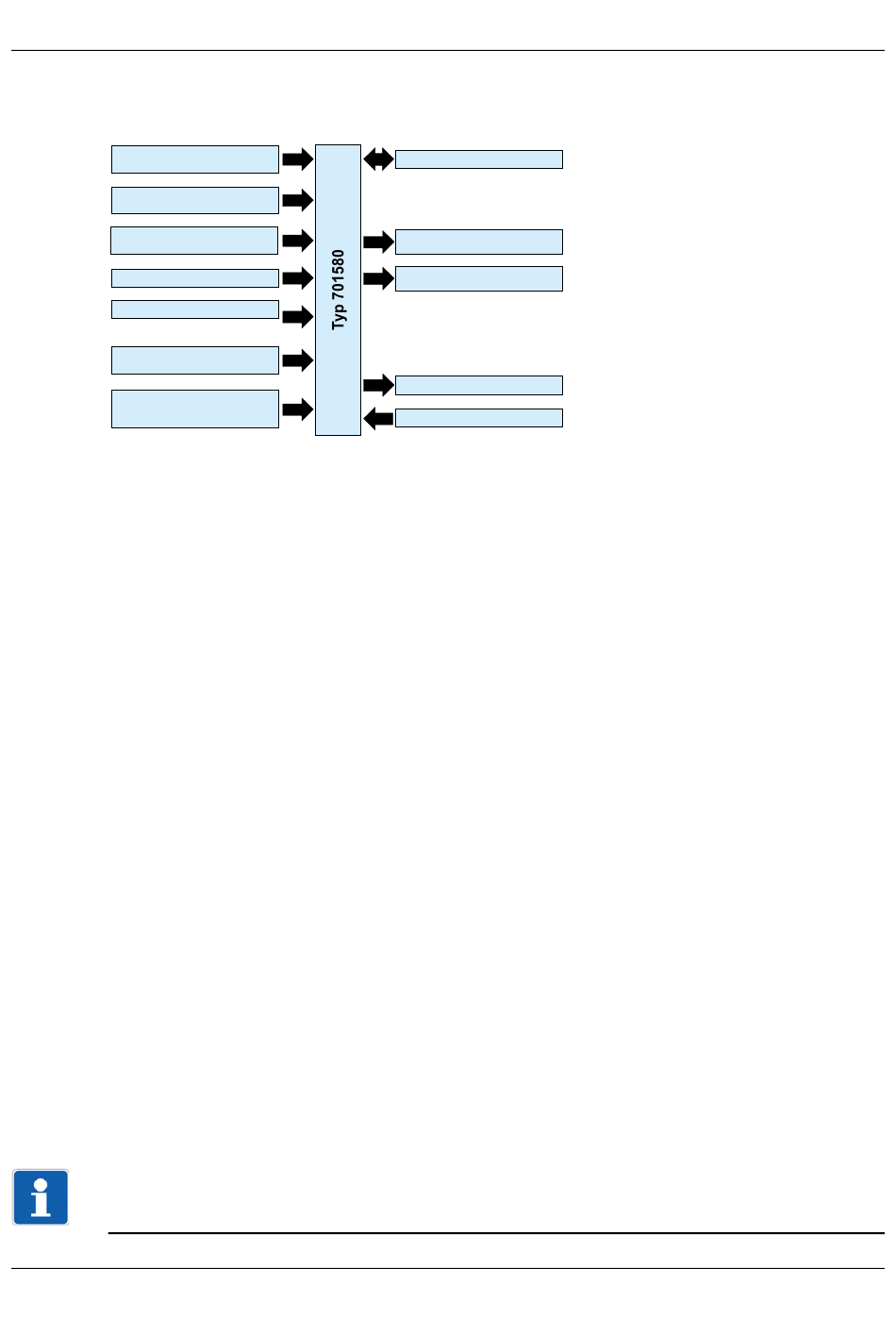

Blockschaltbild
Analogeingang
Widerstandsthermometer Pt100,
Pt1000 in Zweileiterschaltung
Widerstandsthermometer Pt100,
Pt1000 in Dreileiterschaltung
Thermoelemente Fe-CuNi „L",
Fe CuNi „J", NiCr-Ni „K"
0(4) bis 20 mA
0 bis 10 V
Digitaleingang
Digitaleingang für potenzialfreien Kontakt,
nicht bei Dreileiterschaltung
Spannungsversorgung
- AC 230 V +10/-15 %, 48 bis 63 Hz
- AC 115 V +10/-15 %, 48 bis 63 Hz
- DC 12 bis 24 V 15 %
2.5
Anzeigerfunktionen
Das Gerät verfügt neben der klassischen Anzeige des Messwerts über zusätzliche Funktionen wie Min-
/Max-Wertanzeige, einer Hold-Funktion zum Einfrieren des Messwerts und einer Tarierfunktion für
Wiegeanwendungen. Einige Funktionen, können über die frontseitige Folientastatur konfiguriert wer-
den. Über das komfortable Setup-Programm können alle Funktionen über PC oder Notebook bequem
konfiguriert werden.
2.5.1
Min-Max-Funktion
Der Anzeiger ermöglicht die Anzeige des gemessenen Min-Wertes und des Max-Wertes. Diese Werte
können auch im sogenannten Scroll-Mode automatisch nacheinander auf dem Display angezeigt wer-
den. Die ermittelten Min- und Max-Werte können über einen Digitalselektor auf den aktuellen Anzeiger-
wert zurückgesetzt werden.
2.5.2
Hold-Funktion
Mit der Hold-Funktion wird der Wert des Anzeigers „eingefroren". Dieser Wert wird solange angezeigt,
wie das steuernde Binärsignal aktiv ist.
2.5.3
Tarierfunktion
Mit der Tarierfunktion wird, gesteuert durch ein Binärsignal, der Wert des Anzeigers auf Null gesetzt
(Wiegeanwendung). Dabei wird der aktuell angezeigte Wert jedes Mal zum Tara-Wert hinzuaddiert.
Durch ein weiteres Binärsignal kann der Tara-Wert auf Null zurückgesetzt werden. In der Anzeige er-
scheint dann wieder der aktuelle Wert.
2.6
Eingänge und Ausgänge
2.6.1
Analog- und Digitaleingang
Das Gerät ist mit einem Analogeingang und gegebenenfalls einem Digitaleingang ausgestattet.
Die Art des Analogeingangs muss bei der Bestellung des Geräts festgelegt werden.
HINWEIS!
Ein Gerät mit einem Analogeingang für Widerstandsthermometer (Pt100, Pt1000) in Dreileiterschaltung
besitzt keinen Digitaleingang.
14
oder
oder
oder
oder
±
Setup-Schnittstelle
USB-Device
Digitalausgänge
1 Relais (Wechsler AC 250 V, 10 A)
1 Relais (Schließer AC 250 V, 5 A)
oder
1 Relais (Wechsler AC 250 V, 10 A)
1 Digitalausgang DC 0/14V
LCD-Anzeige
Folientastatur
