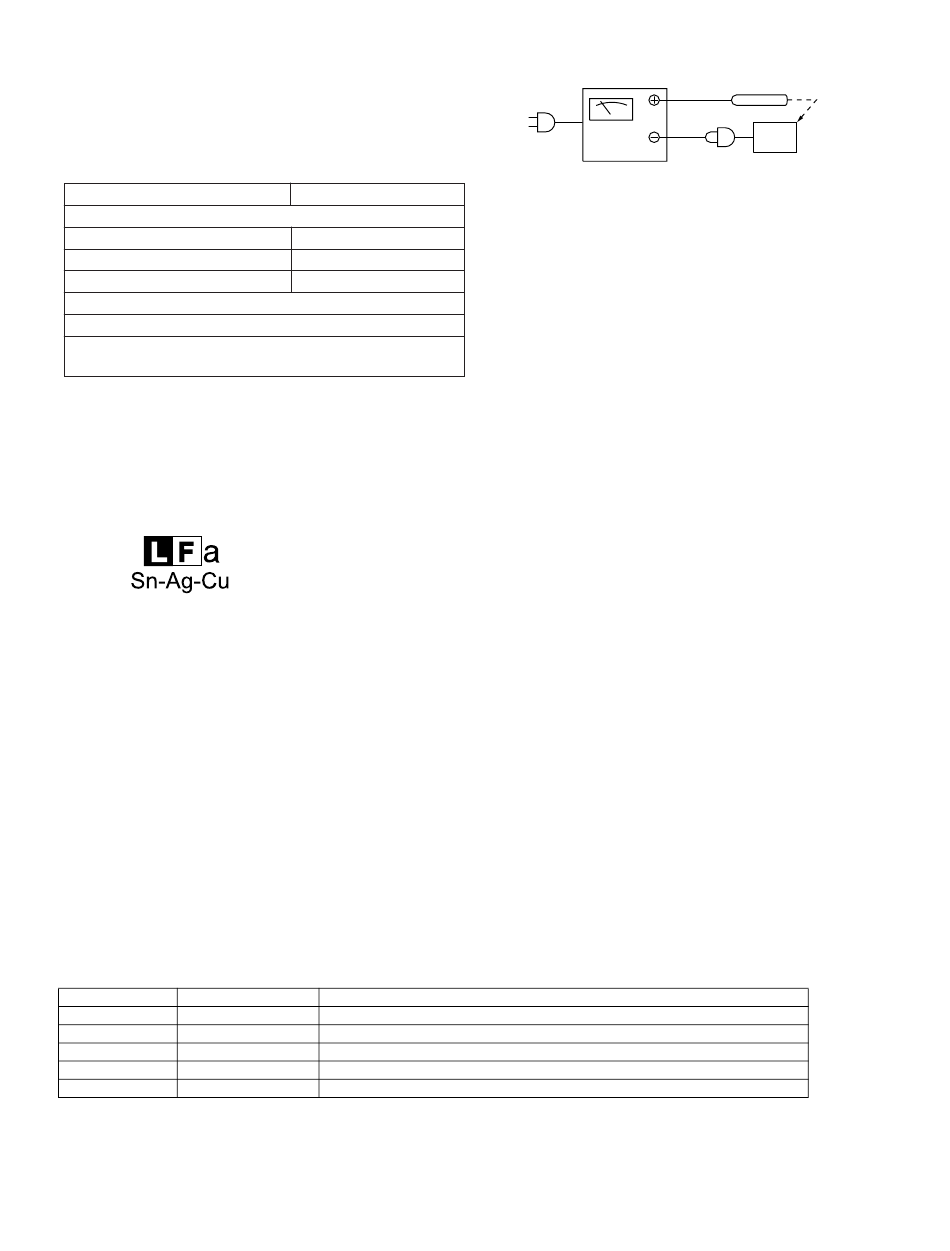

[2] Wichtige Service-Hinweise (Nur für U.K.)
Zur Gewährleistung höchster Sicherheit müssen alle Geräte
nach Reparatur- oder Wartungsarbeiten der folgenden
Spannungsprüfung unterzogen werden.
Einstellungen am Spannungsprüfer und Gerät.
Einstellungsbezeichnung
Spannungsprüfgerät
Testspannung
Einstellzeit
Stromstärke (Abschaltstrom)
Gerät
Prüfergebnis
KORREKT: Lampe "GOOD" (OK) leuchtet.
INKORREKT: Lampe "NG" (FEHLER) leuchtet und Summer ertönt.
VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCH VON BLEIFREIEM LÖTMITTEL
1. Verwendung von bleifreiem Lot
Alle PWBs dieses Modells verwenden bleifreies Lot. Das LF-Symbol verweist auf bleifreies Lot. Es ist auf den PWBs und in der Service-Anleitung
angebracht. Der LF nachgestellte Buchstabe verweist auf die Art des bleifreien Lots.
Beispiel:
2. Verwendung von bleifreiem Lötdraht
Verwenden Sie bei der Reparatur der bleifrei gelöteten PWB bleifreien Lötdraht. Das Reparieren mit herkömmlichem Lötdraht kann Beschädigungs-
oder Unfallgefahr aufgrund von Rissen zur Folge haben.
Da der Schmelzpunkt von bleifreiem Lot (Sn-Ag-Cu) um 40 °C höher ist als der von bleihaltigem Lot, empfehlen wir die Verwendung eines
Speziallötkolbens. Wenn Sie nicht wissen, wo Sie bleifreies Lot oder einen Speziallötkolben erhalten können, wenden Sie sich bitte an eines unserer
Servicecenter in Ihrer Nähe.
3. Lötarbeiten
Da der Schmelzpunkt von bleifreiem Lot (Sn-Ag-Cu) bei ca. 220 °C und damit um ca. 40 °C höher als von bleihaltigem Lot liegt und bleifreies Lot
eine geringere Benetzbarkeit aufweist, kann es vorkommen, dass Sie den Lötkolben längere Zeit in Kontakt mit der Platine halten. Da sich jedoch
hierbei das Trägermaterial ablösen und die maximale Temperaturfestigkeit bestimmter Komponenten überschritten werden kann, sollten Sie den
Lötkolben von der Platine abnehmen, sobald eine gute Lötverbindung erreicht ist.
Bleifreies Lot enthält mehr Zinn; die Spitze des Lötkolbens kann leicht korrigiert werden. Achten Sie darauf, den Lötkolben nach Bedarf ein- und
auszuschalten.
An der Spitze des Lötkolbens verbleibende Rückstände einer anderen Art von Lot legieren sich mit bleifreiem Lot. Reinigen Sie die Spitze nach jeder
Verwendung.
Wenn die Spitze des Lötkolbens sich während des Gebrauchs schwarz verfärbt, reinigen Sie sie mit Stahlwolle oder mit feinem Sandpapier.
Gehen Sie beim Auswechseln von Komponenten mit Polaritätsangabe auf der Platinenseide vorsichtig vor.
Bleifreies Lot für Wartungszwecke
Referenz-Nr.
Teile-Nr.
PWB-A
DCEKSV594SJ03
PWB-B
DCYONV594SJ01
PWB-C
DCEKAV594SJ03
PWB-D
DCEKMV594SJ03
PWB-E
DCYOLV594SJ01
Einstellwert
4,7 kV=
3 Sek.
3 mA
Indicates lead-free solder of tin, silver and copper.
Decode
Display
Power
Speaker Terminal
Tuner/SCART/Remote Control/Headphones/Motor Driver/Motor Control/Motor
WITHSTANDING
VOLTAGE TESTER
AC
OUT
KURZSCHLUSS-
WECHSELSTROMZUFUHRKABEL
Beschreibung
– ii –
HT-M700H
PROBE
UNIT
PRÜFSPITZE AN
GEHÄUSESCHRAUBE
ERDEN.
