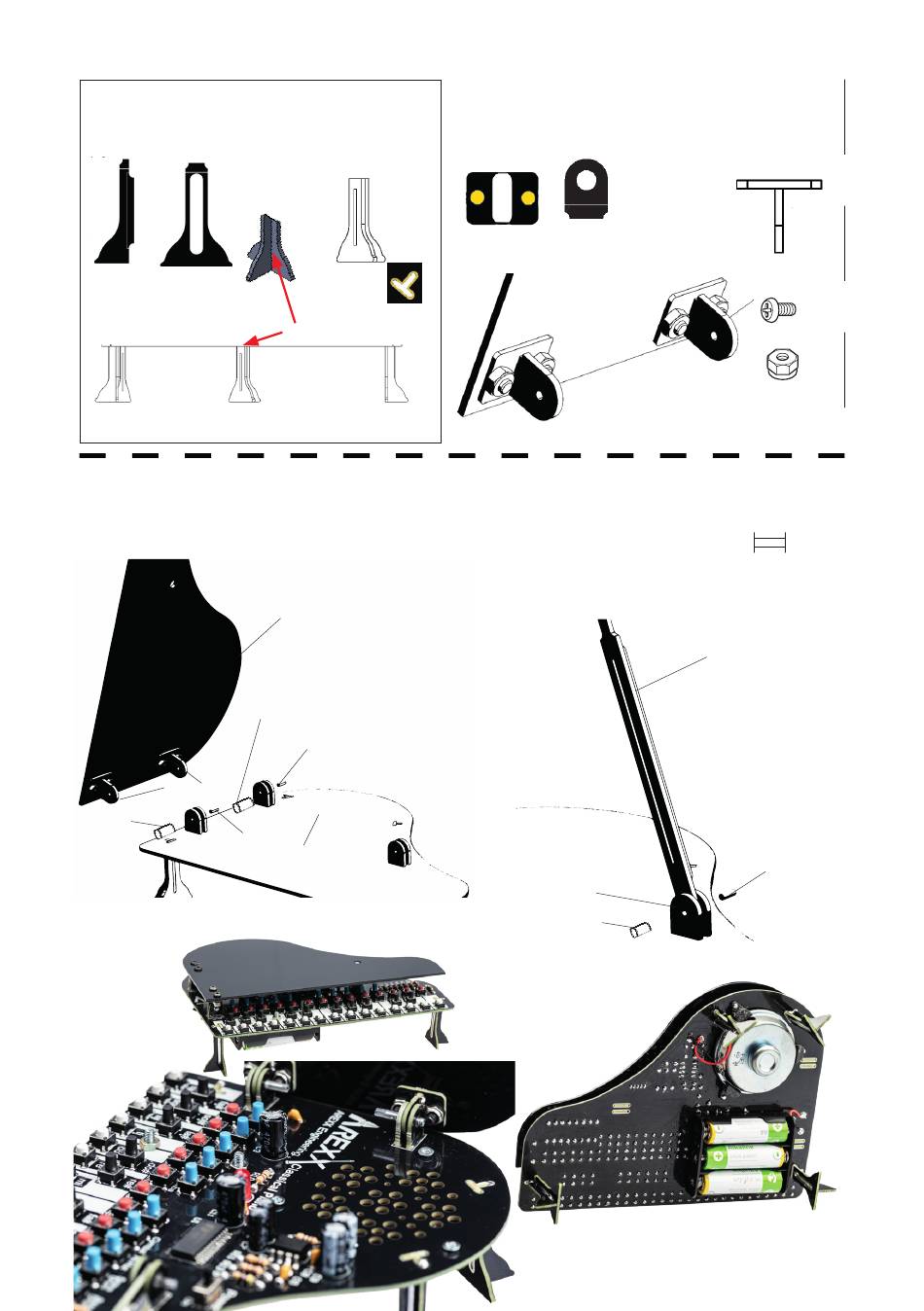

5.5. 4 St. Pianofußen machen
Schneiden Sie die Teile für den Fußen sauber aus der Platte. Feilen
oder schleifen Sie die Schnittkanten, damit die Kanten glatt sind.
Schieben Sie die beiden Teile
ordentlich zusammen und löten Sie sie
zusammen.
Siehe Zeichnungen..
4. St
4. St
Löten Sie die vier Füße auf die Unterseite (Kupferbahnseite) der
Platine und stellen Sie sicher, dass sie gerade sind.
5.7. Befestigen Sie die Flügelabdeckung und den Arm auf die Leiterplatte
a. Schneiden Sie mit Hilfe des beiliegenden einfachen Maßstabes
drei (Schlauch) Befestigungen mit einer Länge von 3 mm zurecht.
b. Befestigen Sie die Flügelabdeckung an der Leiterplatte
Gummi
Schlauch
Scharniere
Gummi
Schlauch Niet
Der Fertige Piano!
Platine
Symbol
Löten
Fuß
Flügelabdeckung
Niet
Platine obenseite

5.6. Montage der Scharniere am Deckel

Schneiden Sie die Teile für den Scharniere sauber aus der Platte. Feilen
oder schleifen Sie die Schnittkanten, damit die Kanten glatt sind.
Schieben Sie die beiden Teile ordentlich
zusammen und löten
Sie sie zusammen.
2. St 2. St
Schrauben Sie das Scharnier wie
abgebildet an den Klavierdeckel.
c. Befestigen Sie den Flügelarmständer
an der Leiterplatte
Scharnier
Gummi
Schlauch
Siehe Zeichnung.
4. St M3x8
4. St M3
Einfache Längenmeßlinie:
3mm
Flügel-Armständer
Niet
