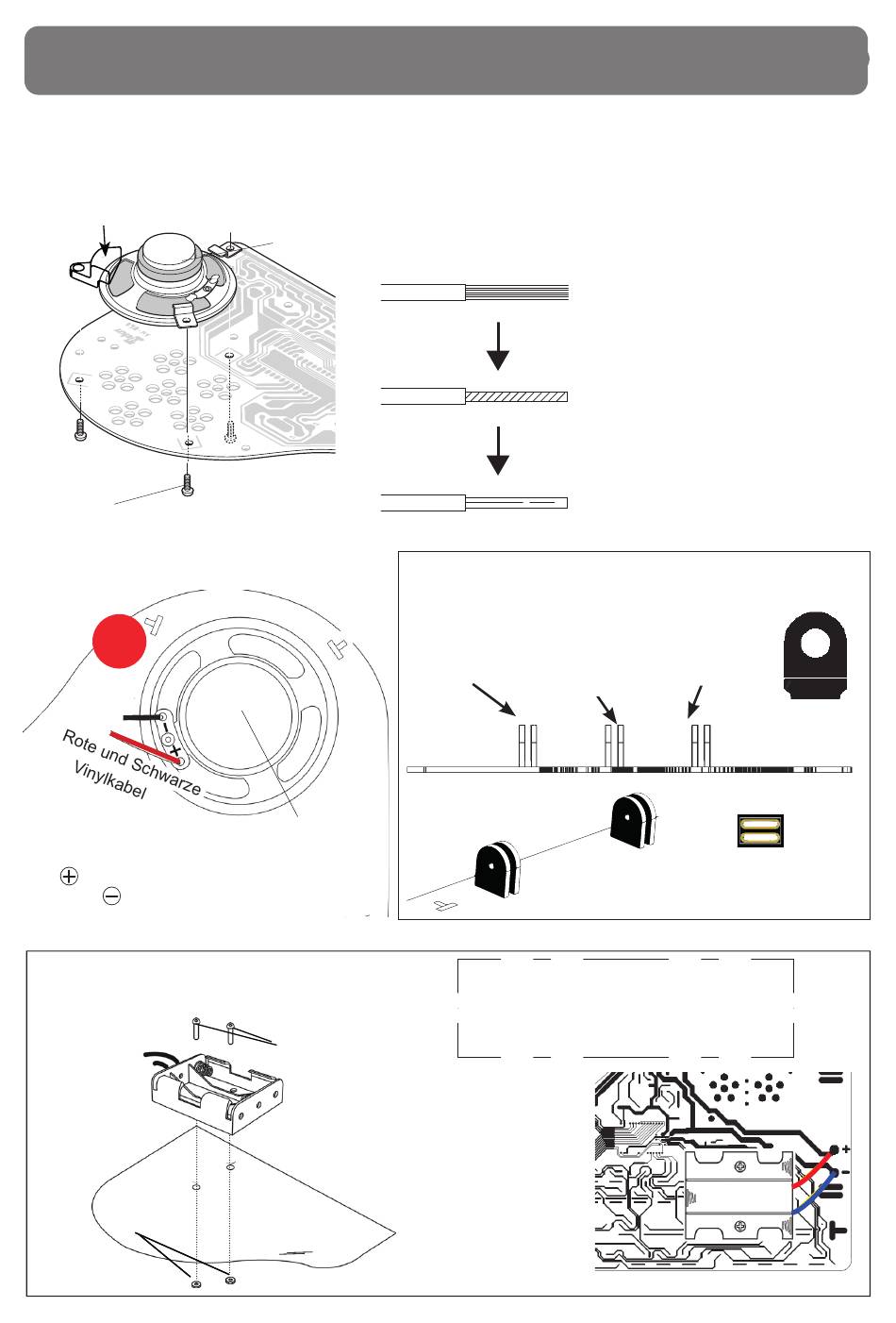

5. Endmontage
5.1. Befestigung Lautsprecher auf Leiterplatte
Befestigen Sie die Lautsprecher auf der Leiterplatte achten Sie darauf, dass die Anschlüsse am Lautsprecher an den Printanschlüssen liegen. Wir machen Lautsprecherkabel aus
Batteriegehäusekabeln. Schneiden Sie ein 4 cm langes Stück vom roten und schwarzen Kabel des Batteriehalters ab, achten Sie darauf, dass etwa 4 cm Kabel für den Batterie-
halter übrig bleiben.
Kunststoffbefestigung
Rückseite
(Lötseite)
Platine
M2,5×6mm
Rundkopf-
Schrauben
5.2. Verdrahten Sie den Lautsprecher
ins rote Punkt nach Skizze
SP
- +
Lautsprecher
Anschlüsse
Schwarz
Rot
Polarität
Rot
Schwarz
5.4. Befestigung Batteriehalter auf
der Leiterplatte
Die Drähte kommen
auf der Platineseite.
Platzieren Sie den
Halter genau wie auf
der Zeichnung!
M3 Mutter
8
Verdrahtung löten:
Lautsprecher
Schneiden Sie zwei Stück Vinylkabel mit 4 cm Länge von
Batteriehalter kabel. Mach das mit dem roten und schwarzen
Kabel.
Schrauben an die
oben(teil)seite
Lautsprecher
Flachkopfschrauben
M3
Achtung!
Draht an unter-
seite batterie-
halter Isolieren
von Platine!
Rück (Löt)seite
Platine (Kupfer)
5.3. Befestigen Sie die befestigungen
für die Scharniere auf der Leiterplatte
Schneiden Sie die Scharnierteile für den Deckel sauber aus der
Platte. Feilen oder schleifen Sie die Schnittkanten, damit die
Kanten glatt sind.
Scharnier
Scharnier
für Deckel
für Arm
Die Scharniere
kommen auf die
obenseite!
• Löten Sie das rote Kabel auf den + Pol
auf der Leiterplatte.
• Löten Sie das weiße oder schwarze Kabel auf
den – Pol auf der Leiterplatte.
ACHTUNG!
Prüfen Sie, ob die
Batteriehalterung
richtig montiert ist,
Siehe Zeichnung!
1) Entferne etwa 5 mm
isolierung vom Draht
2) Drehen Sie die einzelne
Kupferdrähte ineinander.
3) Verzinnen Sie den Draht
und löten Sie das Kabel
an den Lautsprecher und
die Leiterplatte.
Scharnier
für Deckel
Seitenansicht
Platine Symbol für Scharnier
