Warnungen
* Mit dem Öffnen der Plastikbeutel mit Komponenten und Teilen erlischt das Rückgaberecht.
* Lesen Sie vor dem Bauen zuerst die Gebrauchsanleitung aufmerksam durch.
* Seien Sie vorsichtig beim Hantieren der Werkzeuge.
* Bauen Sie nicht im Beisein kleiner Kinder. Die Kinder können sich verletzen an den
Werkzeugen oder kleine Komponenten und Teile in den Mund stecken.
* Achten Sie auf die Polung der Batterien.
* Sorgen Sie dafür, daß die Batterien und die Batteriehalter trocken bleiben. Falls der PIANO
naß wird, entfernen Sie dann die Batterien und trocknen Sie alle Teile, so gut es geht.
* Entfernen Sie die Batterien, wenn der PIANO mehr als eine Woche ruht..

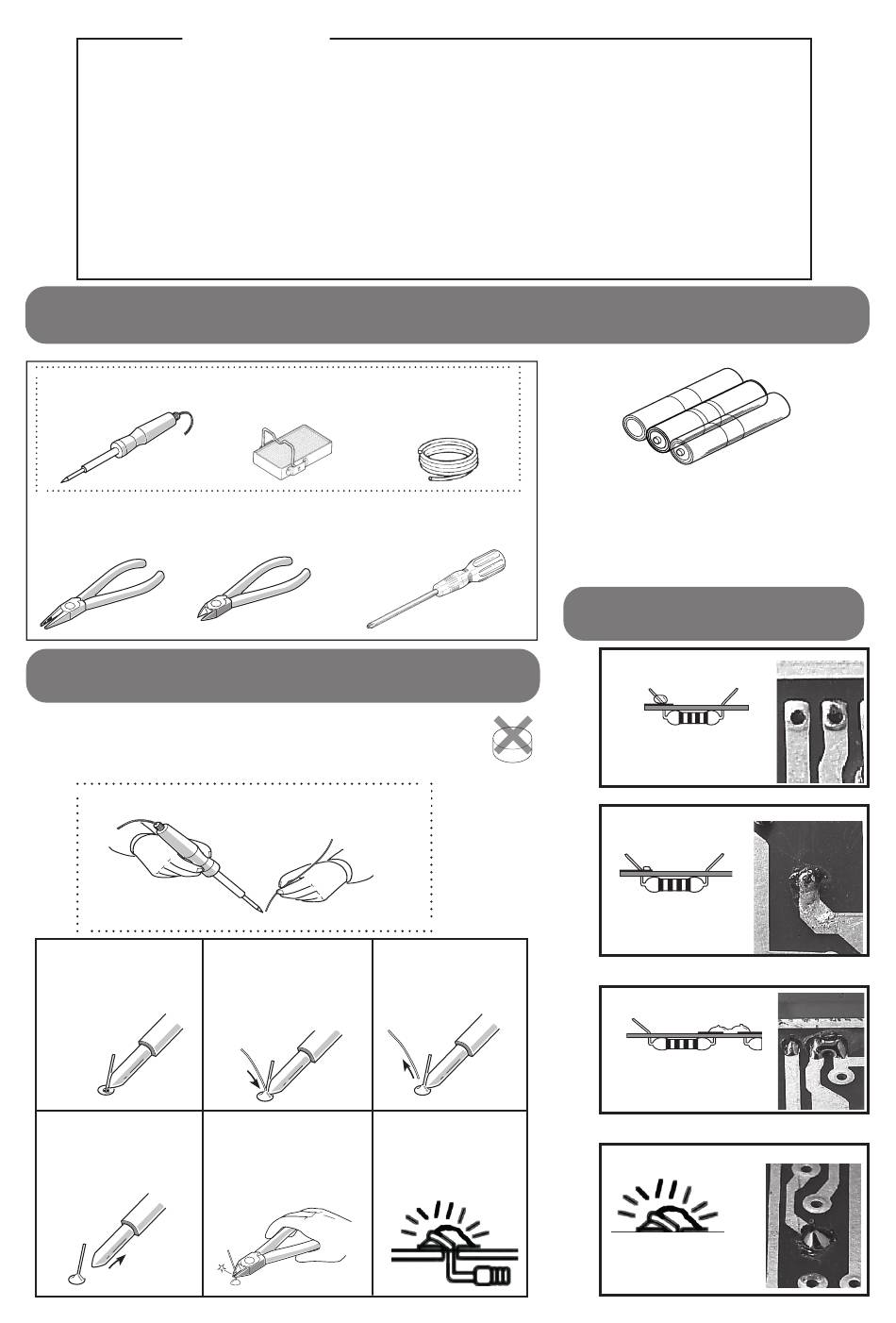

3. Notwendige Werkzeuge

Lötkolben
(15 to 30W)
Lötkolben ist nur notwendig für Bausatz inkl. Löten
Flachzange
Seitenscheider
Grundlagen Löttechnik
Benutzen Sie nur den von uns empfohlenen Lötzinn, der
ein spezielles Flußmittel für Elektronik-Bauteile enthält.
Die korrekte Haltung zum professionellen Löten:
Lötkolben in der
einen Hand
1. Erhitzen Sie zuerst (einige
Sekunden) die Anschluß-Fläche
auf der Leiterplatte und den
Drahtanschluß des Bauteils.
4. Ziehen Sie den Lötkolben nun
zurück und lassen Sie alles ruhig
abkühlen, ohne das Bauteil oder
die Leiterplatte zu berühren, bis
das Lötzinn erstarrt ist.
Lötkolben
Ablagestander
Schraubendreher-Satz
Lötdraht in der anderen Hand.
2. Führen Sie nun etwas,
aber nicht zuviel Lötzinn auf
die Anschlußfläche und auf
den Anschlufldraht, während
der Lötkolben beide
erwärmt.
5. Schneiden Sie das
überflüssigen Drahtende kurz
oberhalb der Zinnfläche weg. Das
Zinn sollte den Draht-Anschluß
und den Kupfer-Anschluß
vollständig bedecken.
Lötdraht
0,8- bis 1mm
PASTE
3. Ziehen Sie den Lötdraht
zurück und lassen Sie das
Lötzinn richtig fließen.
Das Ergebnis ist ein fließend
gewölbter Lötkegel, der sowohl
an der Anschlußfläche als am
Anschlufldraht gut anheftet. Die
Zinnfläche sieht glatt poliert aus.
Benötigte Batterien: AA Batterien,
3 Stück (nicht im Bausatz enthalten)
Lötfehler
Kalte Platine
Zinn am Bauteilanschluß,
aber nicht auf der
Anschlußflache.
Zu wenig Zinn
Zinn hat sich nicht gut
geflossen.
Lötschluß
Zwei Anschluß-Flächen durch
Zinnbrücke mit einander ver-
bunden.
Gute Lötverbindung
Die Zinnfläche sieht
glatt poliert aus.
