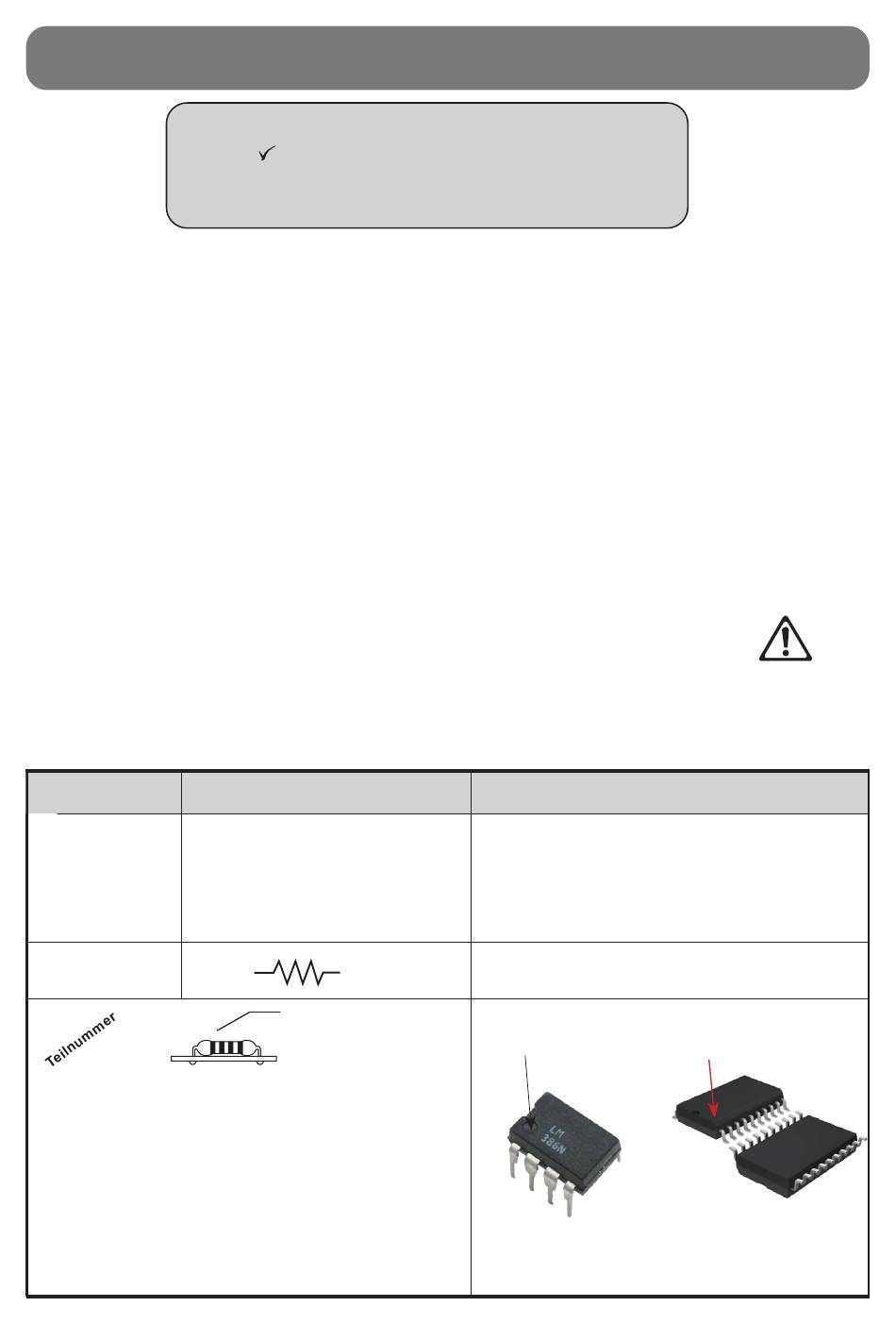

4. Bauanleitung Elektronikteil

• Beachten Sie bitte die Lötanweisungen auf Seite 6.
• Löten Sie die Teile in der Reihenfolge der Bauteilnummern.
• Überprüfen
• Bestücken Sie die Bauteile bitte auf die Oberseite der Leiterplatte
(diese Seite ist mit weißer Schrift bedruckt) und löten Sie die
Anschlüsse bitte auf der Rückseite (diese Seite ist grün oder blau gefärbt).
Löten der Platine
Überprüfen Sie zuerst anhand der Teilliste Elektronik-Komponenten, ob alle Bauteile anwesend
sind.
Die Lötarbeit
Die Beschriftung der Leiterplatte zeigt genau, wo Sie die Bauteile bestücken müssen.
Sollten Sie sich die Position genauer ansehen wollen, steht Ihnen ein bild der Bestückplan zur
Verfügung.
Beim Bestücken einer Leiterplatte beginnen wir vorzugsweise mit den niedrigen Bauteilen. Das
sind normalerweise die Widerstände. Schneiden Sie die Drahtenden kurz nach dem Einlöten ab,
so daß Sie immer genug Platz an der Lötseite zum Arbeiten haben.
Ehe Sie mit dem Löten beginnen, sollten Sie die integrierten Schaltungen probeweise kurz auf der
Leiterplatte einsetzen und notfalls die Beinchen genau ausrichten mit einer Flachzange. Meistens
sind die Beinchen etwas zu weit angewinkelt. Zum Schluß montieren Sie die IC's.
DIE DREHLAGE VON IC'S IST SEHR WICHTIG!
TIP: Die IC-Beinchen können Sie einfach auf einer harten Tischfläche ausrichten! Legen Sie
dazu die Beinchen auf die Tischfläche und drücken Sie diese vorsichtig in die richtige Position.
Achtung
Keine Polung
Drehrichtung/
Polarität
Bei professionnele Lötarbeit ist
es üblich die Genauiigkeitsringe
(Gold) auf die rechten Seite zu
haben.
Markierungen
auf der
Leiterplatte
□ R1, R2, R3, R4,
R5, R6, R7, R8 330Ω
□ R9, R12 470Ω
□ R10, R13, 1kΩ
□ R14 10Ω
□ R11 10KΩ
6
Sie nach dem Bestücken bitte jedes Bauteil einzeln.
Widerstand
Die Werte werden mit
einem Farbcode markiert.
Or, or, schz , gold
Vio, glb, schz, gold
Brn, schz, rd, gold
Brn, schz, schz, gold
Or, schz, or, gold
IC
Bestücken Sie das IC in der richtigen
Drehlage (Sonst wird der Flügel nicht
richtig funktionieren).
□ U2 LM386
IC Markierung
Bestücken Sie bitte das IC, so dass die Markierung an
der richtigen Stelle liegt.
□ U1 NY7P
IC Markierung
.
