ANSCHLÜSSE

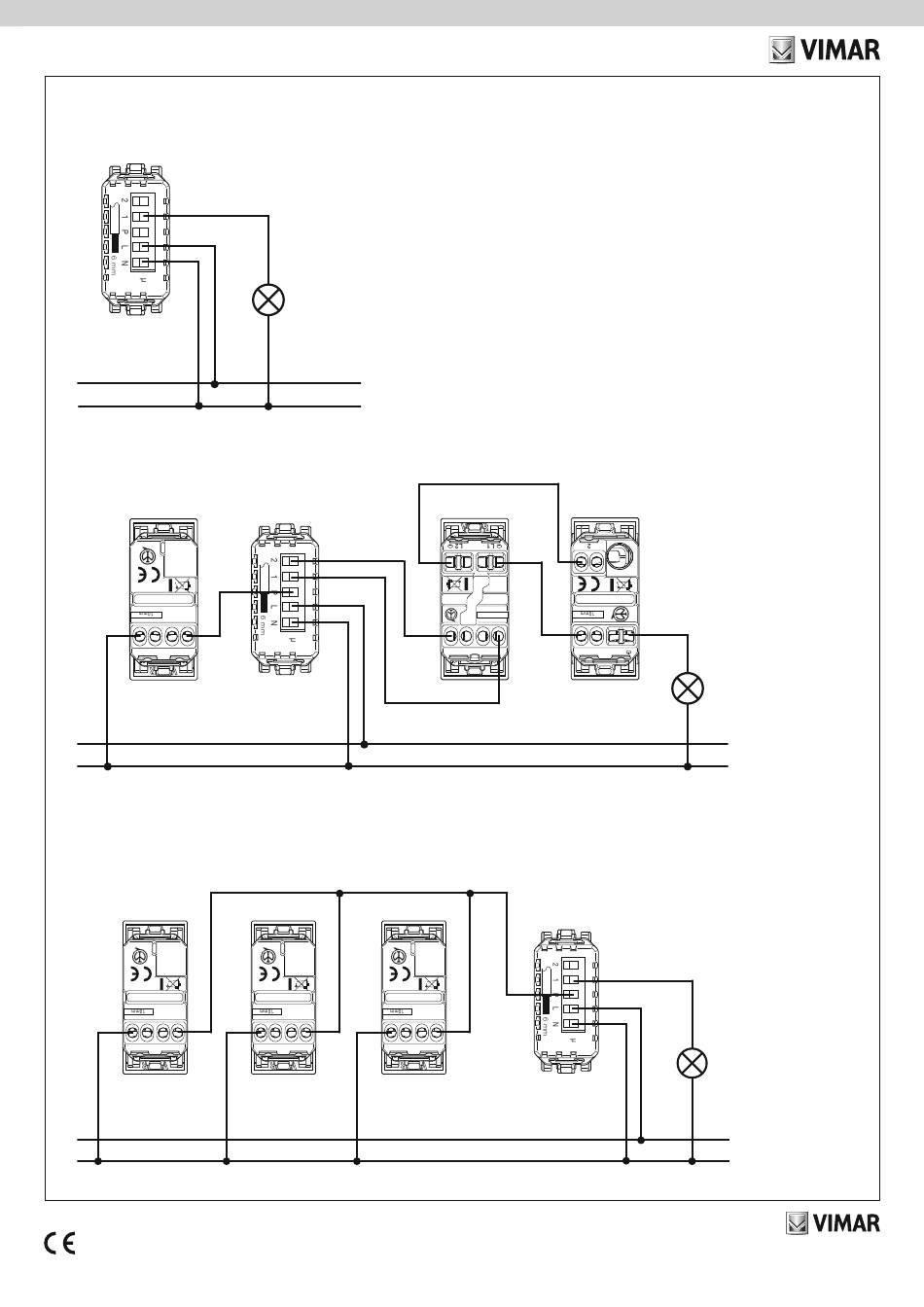

Anschluss des einzelnen Lichtpunkts.
30802
L
N
Beispiel eines Lichtkreises mit Tasten und Relais in einer neuen Anlage.
TASTE*
1
L
30008.x
L
N
* Kann ein Szenario aufrufen, das die in der Anlage vorhandenen gesteuerten Lichter/Rollläden/Steckdosen betrifft (nur für den Modus Bluetooth Technologie).
WICHTIGER HINWEIS: die Versorgung des elektronischen Wechselschalters muss mit den L und N erfolgen, die auch die Last versorgen. Bei Installation mit ab-/umgeleiteten Kabelverbindungen
muss der Wechselschalter so angeschlossen werden, dass er stets versorgt ist, und zwar indem er anstelle der von der Last am weitesten entfernten abgeleiteten Kabelverbindung installiert wird.
Beispiel einer abgeleiteten Verbindung mit herkömmlichen Tasten in einer neuen Anlage. Für Lichtpunkte mit Relais.
TASTE
1
L
30008.x
L
N
30802-20592 01 2202
30802
TASTE
TASTE
1
L
1
L
30008.x
30008.x
UMSCHALTER
WECHSELSCHALTER
10mm
2
1
1
30012.x
30024.x
30802
L
36063 Marostica VI - Italy
Viale Vicenza 14
www.vimar.com
