03906
Comando piatto a quattro pulsanti con trasmettitore radiofrequenza 2.4 GHz,
standard ZigBee Green Power e Friends of Hue, alimentazione energy harve-
sting fornita dal generatore elettrodinamico incorporato, da completare con
versione colore dei tasti dedicati Eikon 20506 o 20506.2, Arké 19506 o 19506.2
o Plana 14506 o 14506.2 - 2 moduli.
Il comando ZigBee Friends of Hue luci permette di comandare luci e altri dispositivi dell'ecosiste-
ma Philips Hue. Il dispositivo, attraverso il Bridge Philips, consente di accendere o spegnere una
lampada, regolarne l'intensità, selezionare il colore e attivare scenari che coinvolgono più lampade.
PRINCIPALI CARATTERISTICHE.
• Tensione nominale di alimentazione (Vn): non è necessario alcun tipo di alimentazione
• Potenza RF max trasmessa: 7 dBm/5 mW
• Range di frequenza (min/max): 2405 MHz/2480 MHz
• Standard di comunicazione: ZigBee Green Power e Friends of Hue
• Portata: maggiore di 50 m in campo libero; tale valore si riduce a seconda dell'ambiente e
delle modalità installative (presenza di placche in metallo, cemento, muri e/o pareti metalliche)
• Canali radio utilizzabili: CH 11-26 (default 11)
• Identificazione del dispositivo: ID dispositivo singolo da 32 bit (programmazione di fabbrica)
• Sicurezza: AES128 (Modalità CBC) con codice sequenziale
• Installazione: a incasso o a parete. L'installazione a parete, grazie all'apposito supporto (art.
21507 o 20507 o 19507 o 20607 o 14607), può essere effettuata su materiali quali, ad
esempio, legno, muratura, ecc.
• Temperatura di funzionamento: -25 - +65 °C (per uso interno)
• Compatibile con il Bridge Philips Hue 2.0
ATTENZIONE: Quando si preme il tasto, affinché il comando radio venga trasmesso, è
necessario udire un "click" meccanico.
I tasti 20506-19506-14506 o 20506.2-19506.2-14506.2, opportunamente agganciati al
comando piatto a due pulsanti basculanti, consentono di ottenere il punto di comando via radio.
I tasti possono essere appositamente personalizzati con i simboli illustrati nei cataloghi Vimar.
INTERFACCIA UTENTE.

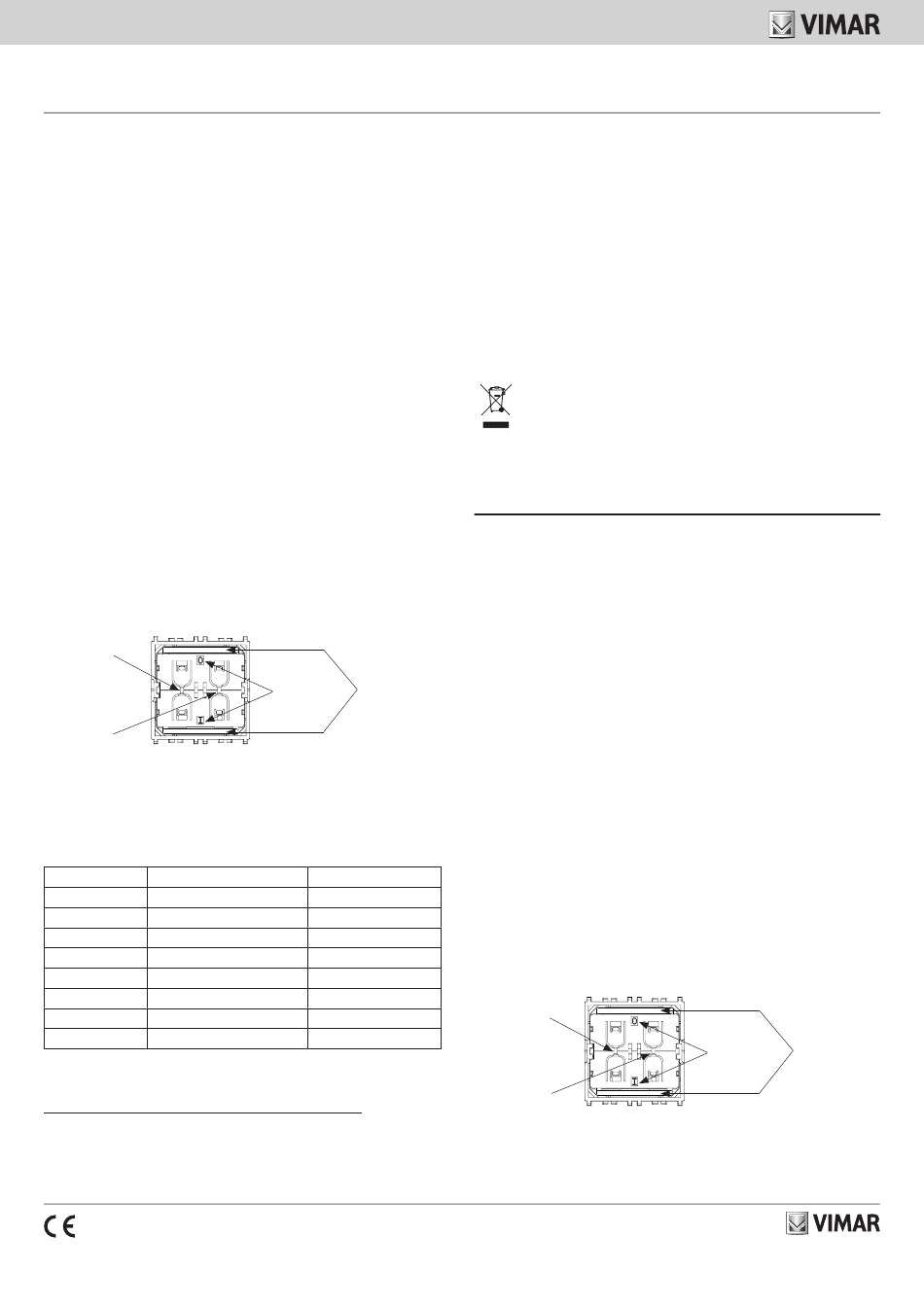

I dispositivi 03906 sono dotati di quattro contatti a pulsante. Essi sono raggruppati in due canali
(Canale A e Canale B) ognuno contenente due contatti a pulsante (Stato O e Stato I). Lo stato
di tutti e quattro i contatti a pulsante (premuti o meno) è trasmesso insieme a un'identificazione
univoca del dispositivo (ID dispositivo da 32 bit) ogni qualvolta la barra di attivazione viene
premuta o rilasciata.
CANALE A
A
B
CANALE B
CONFIGURAZIONE DEL DISPOSITIVO.
La procedura che segue consente al dispositivo di interagire con un ricevitore o di operare
all'interno di una rete specifica. Per tutti i dettagli si veda il manuale installatore del dispositivo
scaricabile dal sito www.vimar.com. La configurazione per il dialogo con gli apparati compatibili
avviene tramite l'APP Hue scaricabile gratuitamente dagli App store.
La configurazione va sempre effettuata in modo che il canale su cui trasmette il dispositivo
corrisponda a quello del sistema (si veda la tabella seguente).
Pulsante Azione sulla barra di attivazione
A1 e B0 Nessuna
A0 Pressione > 7 secondi
A1 Pressione > 7 secondi
B0 Pressione > 7 secondi
B1 Pressione > 7 secondi
Nessuno Pressione > 7 secondi
A0 e A1 e B1 Pressione > 7 secondi
A0 e A1 e B0 e B1 Pressione > 7 secondi
La fase di configurazione utilizza di default il CH11. Il cambio di canale è consigliato quando il
sistema non risponde alla pressione dei tasti e viene effettuato seguendo le indicazioni della
App Hue. Al termine della configurazione si consiglia di disabilitare il Commissioning.
Esempio di configurazione per l'utilizzo dell'APP di Philips Friends of Hue.
Seguire le indicazioni visualizzate dalla App HUE nella sezione "Configurazione accessori".
Per associare il tasto procedere come segue:
- premere per un tempo > 7 secondi il pulsante relativo al canale da associare (che dovrà
corrispondere a quello su cui lavora il sistema);
- premere A1 e B0 per un tempo < 7 secondi per confermare il canale selezionato; se non si
esegue questa operazione il dispositivo ritorna sul canale precedente.
49401287A0 02 1810
BARRA DI
STATO
ATTIVAZIONE
Funzione
Conferma cambio canale
Commissioning CH15
Commissioning CH20
Commissioning CH11
Commissioning CH25
Commissioning CH11
Disabilita Commissioning
Abilita Commissioning
Quando il sistema è stabile si consiglia di attivare la Disabilitazione del Commissioning:
- premere A0 e A1 e B1 per un tempo > 7 secondi.
REGOLE DI INSTALLAZIONE.
• L'installazione deve essere effettuata da personale qualificato con l'osservanza delle disposizioni
regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
• Il dispositivo può essere installato sui seguenti supporti:
▪ Eikon: artt. 20507, 20607, 20608, 20609, 21507, 21602, 21603, 21612, 21613, 21614,
21617 e 21618.
▪ Arké: artt. 19507, 19602, 19603, 19612, 19613, 19614, 19617, 19618, 19620 e 19621.
▪ Plana: artt. 14602, 14603, 14604, 14605, 14607, 14608, 14609, 14612, 14613, 14614,
14617, 14618, 14619, 14620 e 14621.
CONFORMITÀ NORMATIVA.
Direttiva RED.
Norme EN 60950-1, EN 301489-17, EN 300 328, EN 62479.
Vimar SpA dichiara che l'apparecchiatura radio è conforme alla direttiva 2014/53/UE. Il testo
completo della dichiarazione di conformità UE è disponibile nella scheda di prodotto al seguente
indirizzo Internet: www.vimar.com.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il
prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente
dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta dif-
ferenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile con-
segnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'ac-
quisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con
superficie di vendita di almeno 400 m
di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta
differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo
smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambien-
te e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
4-button flat device with 2.4 GHz ZigBee Green Power and Frineds of Hue
standard radiofrequency transmitter, energy harvesting supply powered by
built-in electrodynamic generator, to complete with Eikon 20506 or 20506.2,
Arké 19506 or 19506.2 or Plana 14506 or 14506.2 buttons - 2 modules.
The ZigBee Friends of Hue lights control is designed to control lights and other devices in the
Philips Hue ecosystem. The device, using the Philips Bridge, makes it possible to turn a lamp on
or off, adjust its intensity, select its colour and activate scenarios involving several lamps.
MAIN CHARACTERISTICS.
• Rated supply voltage (Vn): no kind of power supply is needed
• Maximum RF transmission power: 7 dBm/5 mW
• Frequency range (min/max): 2405 MHz/2480 MHz
• Communication standard: ZigBee Green Power and Friends of Hue
• Range: over 50 m in an open field; this value is reduced depending on the environment and
installation method (presence of metal plates, concrete, metal walls and/or partitions)
• Radio channels available for use: CH 11-26 (default 11)
• Device identification: individual 32 bit device ID (factory programmed)
• Safety: AES128 (CBC mode) with sequence code
• Installation: flush or surface mounting. Surface mounting installation, thanks to the speciamounting
frame (art. 21507, 20507, 19507, 20607 or 14607), can be on materials such as wood, masonry, etc.
• Operating temperature: -25°C to +65°C (for indoor use)
• Compatible with the Philips Hue Bridge 2.0
CAUTION: When the button is pressed, for the radio command to be transmitted, you need
to hear a mechanical "click".
By attaching the buttons 20506-19506-14506 or 20506.2-19506.2-14506.2 to the flat control
with two rocker buttons, you can create a control point via radio.
The buttons can be specially customized with the symbols illustrated in the Vimar catalogues.
USER INTERFACE.
03906 devices provide four push button contacts. They are grouped into two channels (Channel
A and Channel B) each containing two push button contacts (State O and State I). The state of all
four push button contacts (pressed or not pressed) is transmitted together with a unique device
identification (32 Bit device ID) whenever the energy bar is pushed or released.
CHANNEL A
A
CHANNEL B
DEVICE CONFIGURATION.
The following procedure allows the device to interact with a receiver or to operate within a specific
network. For full details, refer to the device Installer manual that can be downloaded from the
www.vimar.com website. Configuration for dialogue with compatible devices is achieved using
the APP Hue which can be downloaded free of charge from App stores.
è inoltre possibile consegnare gratuitamente, senza obbligo
2
ENERGY
STATUS
B
ACTIVATION
