Bedienelemente

1
4
5

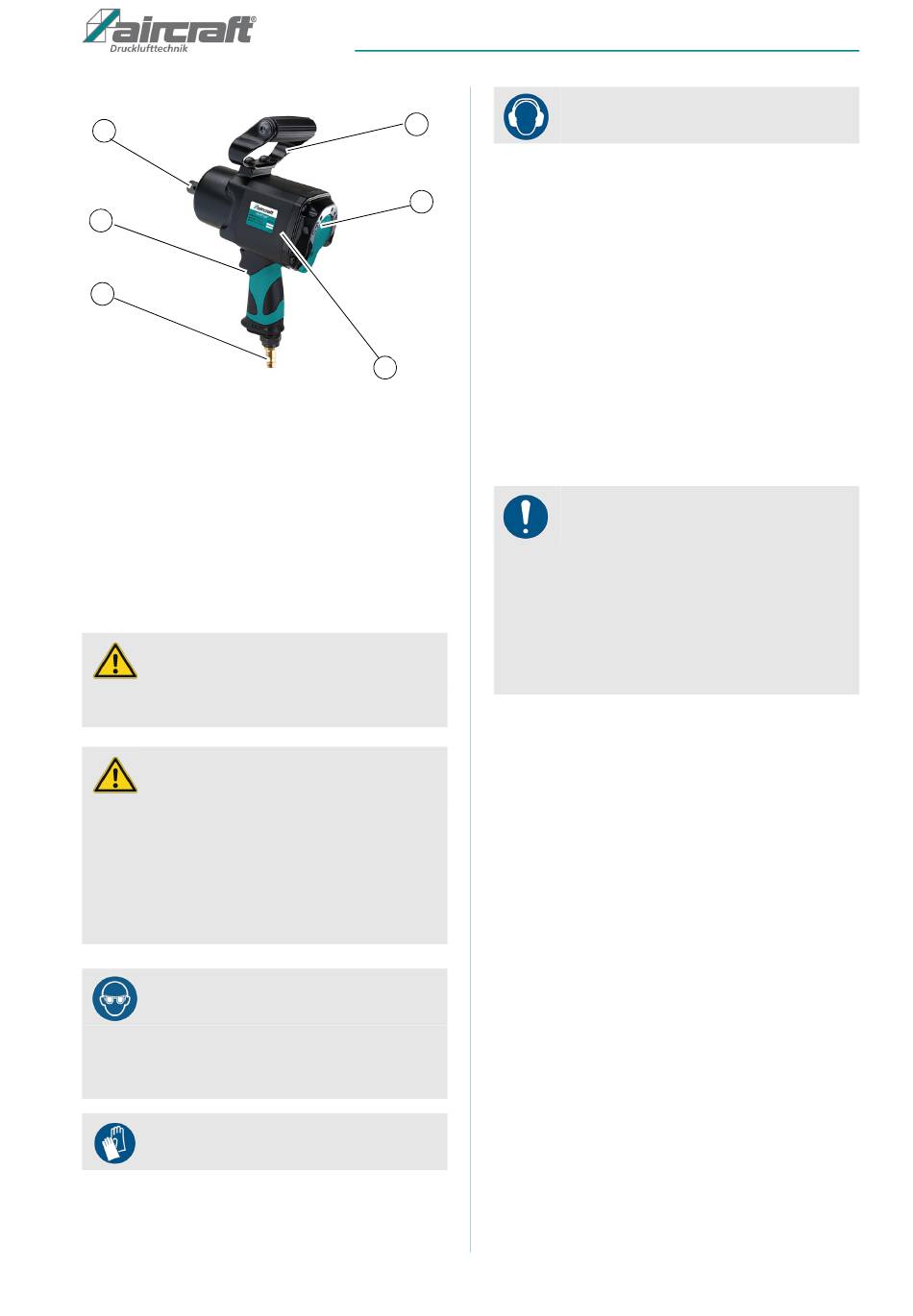

Abb. 2: Bedienelemente ISS-TT 3/4" Composite
1 Nussaufnahme
2 Griff
3 Umlenkhebel Rechts-Linkslauf
4 Betätigungshebel
5 Druckluftanschluss
6 Gehäuse
7

Bedienung und Einstellung

VORSICHT!
Es bestehen Quetschgefahren sowie Gefahren von
Schnittverletzungen an oberen Gliedmaßen.
WARNUNG!
Lebensgefahr durch Stromschlag!
Bei Kontakt mit spannungsführenden Bauteilen
besteht Lebensgefahr. Eingeschaltete elektrische
Bauteile könnenunkontrollierte Bewegungen ausfüh-
ren und zu schwersten Verletzungen führen.
- Schrauben an spannungsführende Maschinen oder
Teilen verhindern und vermeiden.
- Vor Beginn von Schraubarbeiten Netzstecker ziehen.
Schutzbrille tragen!
Fliegende Späne und wegschleudernde Teile! Tra-
gen Sie unbedingt eine Schutzbrille! Schützen Sie
Ihre Augen vor umherfliegenden Spänen und ande-
ren Splittern.
Schutzhandschuhe tragen!
ISS-TT 3/4" Composite | Version 1.01 | D
Installation
2

7.1 Inbetriebnahme

3
Für das Betreiben des Schlagschraubers benötigen Sie
einen Kompressor mit ausreichender Füllleistung. Die
erzeugte Luft muss gereinigt, kondensatfrei und ölverne-
belt sein. Vor der ersten Inbetriebnahme unbedingt ei-
nige Tropfen Aircraft Spezial-Druckluftöl in den Luftan-
schluss des Werkzeuges einfüllen, damit sofort eine
gute Schmierung vorhanden ist. Schrauben Sie den
Stecknippel in den Druckluftanschluss (Pos. 5, Abb. 2).
6
Stecken Sie den benötigten Steckaufsatz auf die Nus-
saufnahme (Pos. 1, Abb. 2).

7.2 Bedienung des Schlagschraubers

Um die Lebensdauer des Werkzeugs nicht zu beein-
trächtigen, muss dieses ausreichend geölt werden.
Dies kann durch folgende Maßnahmen geschehen:
durch eine Wartungseinheit mit Öler am Kompressor,
durch einen Öler, welcher direkt in die Druckluftlei-
tung eingebaut ist, je 15 Minuten Dauereinsatz ca. 3
bis 5 Tropfen Pneumatiköl in den Druckluftanschluss
geben.
1. Stellen Sie den gewünschten Arbeitsdruck am Kom-
pressor ein. Achten Sie darauf, dass der maximale
Druck (siehe Kapitel „Technische Daten") nicht über-
schritten wird.
2. Schließen Sie den Schlagschrauber an die geeignete
Druckluftquelle an. Verbinden Sie das Werkzeug mit
einem flexiblen Druckluftschlauch, der eine Schnell-
kupplung besitzt. Drücken Sie den Druckluftanschluss
des Schlagschraubers in die Schnellverschlusskupp-
lung; die Verriegelung erfolgt automatisch.
3. Durch Betätigung des Betätigungshebels (Pos.4, Abb.
2) wird der Schlagschrauber in Betrieb gesetzt.
Die richtige Drehrichtung wird mit der Hilfe des Um-
lenkhebels (Pos.3, Abb. 2) eingestellt.
Linksdrehung = R (revers), Rechtsdrehung = F (forward)
4. Um die Verriegelung wieder zu lösen, muss der
Schlagschrauber an den Druckluftschlauch gedrückt,
und die Kupplungshülse der Schnellverschlusskupp-
lung zurückgezogen werden. Halten Sie hierbei Druc-
kluftschlauch und Schlagschrauber fest in der Hand,
um ein Wegschlagen zu verhindern!
5. Trennen Sie das Werkzeug nach beendeter Arbeit von
der Druckluftquelle.
Gehörschutz tragen!
HINWEIS!
Bedienelemente
7
